商超多层陈列置物货架结构设计

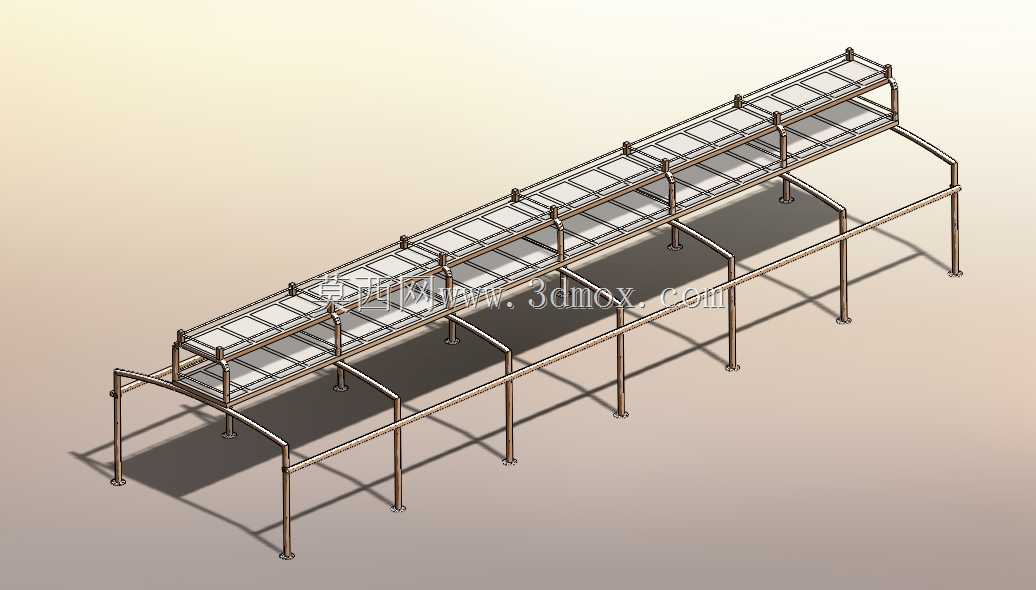

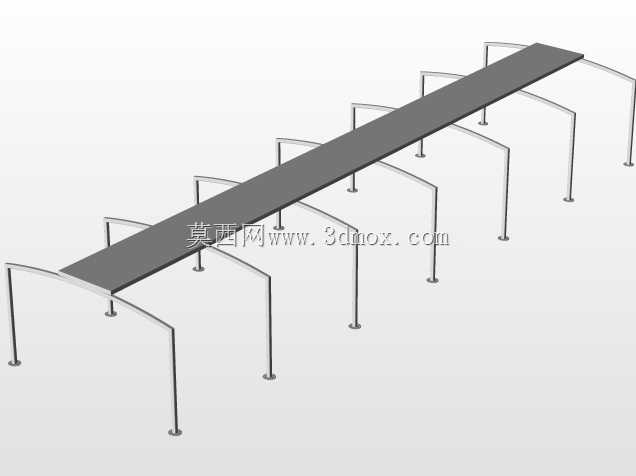

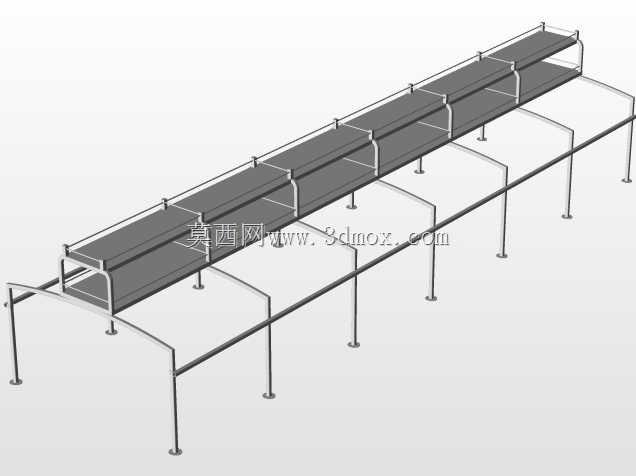

　　这款多层陈列置物货架，主要面向连锁商超、社区便利店的食品陈列区域设计，适配预包装食品、瓶装调味品类商品的常态化陈列需求，尤其适合瓶装酱料、罐装食品这类有一定重量、需要规整排布的快消品陈列场景，也可适配小型仓储空间的零散货品分类存放需求。从结构设计逻辑来看，整体采用分体式组装架构，主支撑构件为等径金属圆管立柱，沿货架长度方向等距排布，每根立柱底部配置可调式防滑脚垫，可适配地面存在2-5mm高度差的安装场景，避免货架放置后出现晃动、层板倾斜的问题，安装时无需在地面打孔固定，可根据卖场布局调整随时移位，适配商超定期调整陈列动线的运营需求。层板采用冷轧钢板一体弯折成型，边缘做内卷边处理，既提升层板整体抗弯强度，

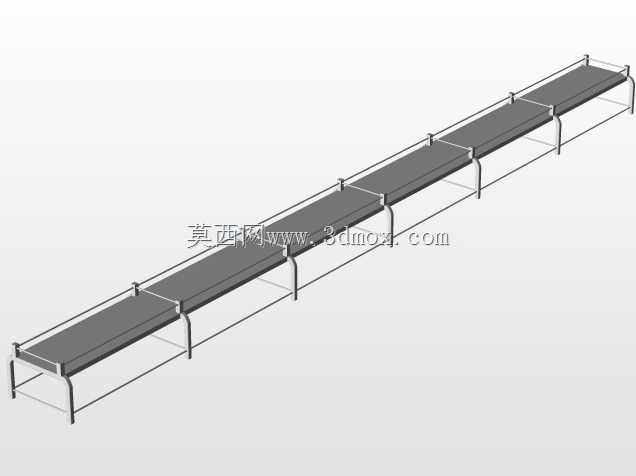

　　避免放置重物后出现中部下挠变形，也能消除锐边隐患，防止理货人员补货时被划伤；每层承载边界按照单平米均匀载荷120kg设计，可满足常规瓶装、罐装食品的堆叠陈列需求，层板与立柱之间采用卡扣式连接件固定，无需额外螺栓紧固，安装时可根据陈列商品的高度灵活调整层间距，适配不同高度规格商品的陈列要求。货架顶部设置通长的挡边结构，可防止最上层商品在补货或顾客取货时从后侧滑落，相邻货架单元之间可通过侧边连接件拼接，实现长排连续陈列，适配卖场不同长度的陈列区域，单组货架的长度、深度、高度尺寸可根据实际场地边界做模块化调整，无需重新开模即可适配不同门店的安装空间。从实际使用角度出发，这款货架的结构设计充分考虑了商超场景的使用痛点：

　　开放式的层板结构无多余遮挡，顾客可从正面直接取放商品，理货人员补货时可直接从后侧或侧方补充货品，无需挪动前排商品；金属构件表面做静电喷塑处理，耐日常擦拭清洁，可耐受商超环境下的清洁剂腐蚀，长期使用不易出现漆面脱落、锈蚀问题；整体结构无易损易耗构件，日常使用仅需定期检查连接件卡扣是否卡紧即可，维护成本极低。在建模过程中，所有构件的连接位置都做了装配干涉校验，立柱与层板连接件的配合公差控制在0.2mm以内，确保实际生产组装时可顺利拼接，不会出现孔位错位、装配卡滞的问题，层板的弯折半径、立柱的壁厚参数都参照商用货架的行业通用标准设定，可直接对接生产工艺做落地转化，也可供商超设备选型人员做布局规划参考，模拟不同陈列方案下的空间利用率与动线合理性。
