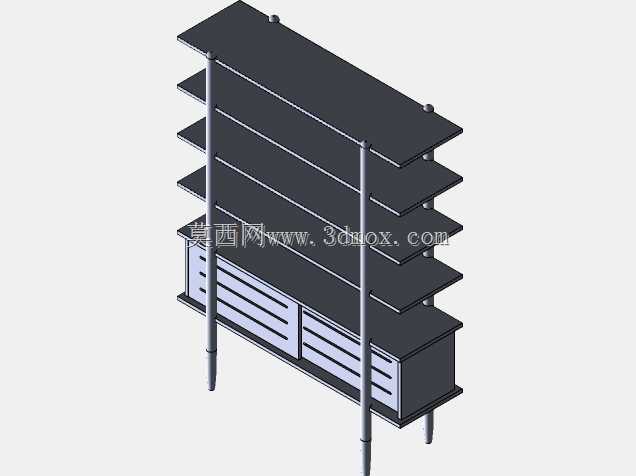

这款多层落地置物书架的设计,首先锚定了家居书房、小型办公区、工作室阅读角这类需要兼顾书籍陈列与零散物件收纳的场景,日常使用中既可以摆放常阅书籍、装饰摆件,下方带推拉门的封闭柜体还能收纳文件、零散文具、不常取用的藏书,避免开放式置物容易积灰、零散物件外露杂乱的问题。从结构设计逻辑来看,整体采用侧置金属支撑杆搭配分层搁板的框架形式,四根细金属支脚将整体架体抬离地面,既避免地面潮气直接接触搁板与柜体,也让底部预留出清洁空间,日常清扫时扫地机器人、拖把都可以顺利伸入架体下方,不会形成卫生死角。分层搁板采用等距排布的设计思路,每层搁板的净空高度经过适配,既可以平放32开、16开的常规书籍,也能竖放A4尺寸的文件夹、精装画册,
不会出现层高不足无法竖放大开本读物的问题,搁板边缘做了微小的上翻限位结构,避免摆放的书籍、摆件受外力磕碰时滑落。下方的推拉门储物单元采用双列对开推拉结构,相比平开门设计,推拉门不需要预留门扇开启的前方空间,在狭窄的过道旁、墙面转角位置都可以安装使用,不会因为开门动作挤占周边通行空间,柜门表面做了横向凹槽造型,既可以作为推拉施力的扣手位置,不需要额外加装突出的五金拉手,避免磕碰风险,也能提升柜体立面的层次感。安装边界方面,这款书架整体为窄长型落地结构,靠墙放置时背部不需要额外打孔固定,依靠自身底部配重即可保持稳定,对墙面没有破坏,适合租房场景、临时办公区布置使用,整体深度控制在350mm左右,不会过度挤占室内通行空间,长度适配常规2.
4米以内的墙面空位,不需要对墙面做额外裁切改造。结构细节上,金属支撑杆与搁板、底部柜体的连接采用隐藏式紧固件,外部没有突出的螺丝头,既提升了外观整洁度,也避免突出五金件勾刮衣物、磕碰受伤的风险,底部支脚带有微调结构,可以适配不平整的地面,通过旋转支脚调整高度,让整个架体保持水平,避免搁板倾斜导致书籍滑落、柜门开合卡滞的问题。推拉门的滑轨采用内嵌式设计,藏在柜体上下边框内部,不会外露积灰,日常清洁只需要擦拭柜门表面即可,滑轨内部预留了排尘间隙,少量落入的灰尘可以顺着间隙排出,不会长期积灰导致推拉卡顿。
