12位直插式拨码开关结构设计

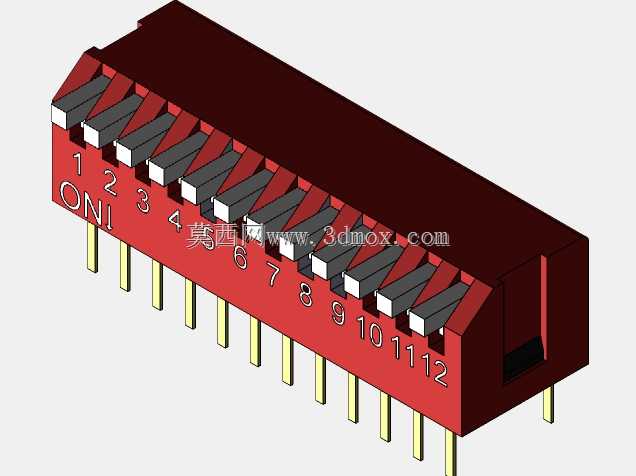

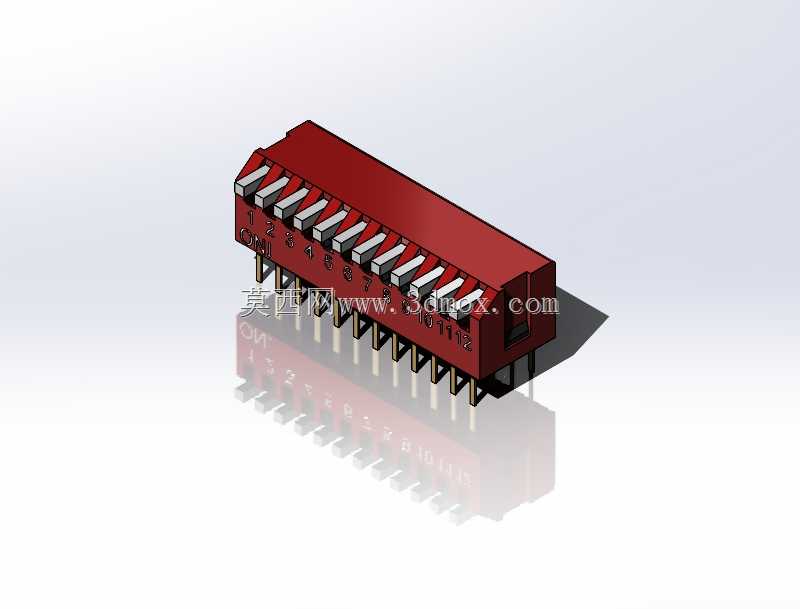

　　这款12位直插式拨码开关，是电子电路、通讯设备、工控板卡中常用的地址编码与功能配置元件，日常在通讯终端、工业控制模块、测试仪器、嵌入式开发板上都能见到它的身影，核心作用是通过手动拨位实现二进制编码输出，给设备提供固定地址位、功能档位切换的硬配置方案，相比软件配置，它的状态掉电不丢失，抗干扰能力更强，适合需要长期固定参数、现场快速拨码设置的场景。从结构设计来看，这款开关采用红色阻燃绝缘外壳，内部每一位都对应独立的弹片接触结构，拨柄采用防滑凸起设计，手动拨动时有清晰的档位顿挫感，能避免误触移位，每一位的导通与断开状态都有明确的机械定位，不会因为设备运输、长期振动出现档位偏移。引脚采用标准2.54mm间距直插设计，

　　刚好匹配通用PCB板的焊盘孔位，安装时可以直接插入波峰焊或者手工焊接，引脚长度预留了常规板厚的焊接余量，不会出现引脚过短透锡不足、过长干涉板下元件的问题。整体外形为长条形窄体结构，宽度控制在常规直插元件的标准尺寸范围内，在PCB布局时不会占用过多横向空间，12位的位数配置刚好覆盖大部分8位到16位以内的地址编码需求，不需要多颗开关拼接就能满足多数设备的配置需求。设计时充分考虑了批量生产的装配便利性，外壳采用卡扣式组装结构，不需要额外螺丝固定，内部接触弹片采用高弹性铜材镀银处理，既保证了长期使用的接触可靠性，降低接触电阻，也能抵御常规工业环境下的氧化问题，拨柄的操作力度经过调校，既不会因为太松容易误碰，

　　也不会因为太紧导致现场调试时拨动费力。安装边界上，开关本体底部与PCB表面预留了微小的支撑间隙，焊接时不会因为助焊剂残留堆积在壳体底部导致绝缘问题，两端的固定结构也能保证在过波峰焊时不会因为高温出现壳体移位，引脚的共面度控制在常规贴片、插件元件的标准公差范围内，不会出现个别引脚虚焊的问题。在实际选型使用中，这类拨码开关通常用在需要人工设置设备地址的通讯节点上，比如RS485总线的设备地址设置、工控板的功能档位切换、测试夹具的模式选择，相比跳线帽的配置方式，它的状态直观可见，不需要额外搭配跳线帽，调试维护时一眼就能看到当前的编码状态，大幅提升现场调试的效率。
