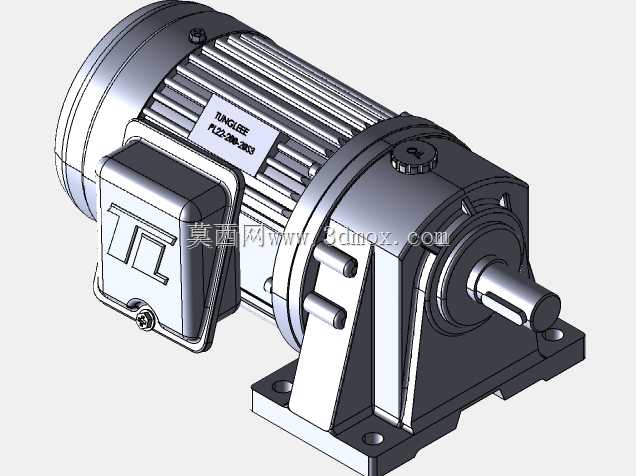

东历PL22-200-20S3齿轮减速电机结构

　　这款卧式齿轮减速电机的三维结构，完整还原了集成式减速段与电机本体的装配关系，在轻工输送、小型自动化产线、包装辅机驱动场景中适配性极强，可直接匹配低速大扭矩的负载需求，省去单独选配电机与减速箱的对接校核环节。从结构设计逻辑来看，电机段采用平行轴斜齿轮减速布局，输出轴与电机转子轴保持平行，整体重心落在底部安装脚座上，卧式安装时地脚螺栓的受力分布均匀，运行时的振动传导路径短，无需额外加装减震垫块即可满足常规工况的安装要求。接线盒设置在电机机筒侧上方，预留的线缆穿入空间足够容纳常规动力线缆的弯曲半径，接线端子的排布距离盒壁留有安全间隙，现场接线时无需额外拆解电机端盖即可完成接线作业，降低现场安装的操作难度。机筒表面的散热筋沿轴向平行排布，

　　筋条高度与间距经过匹配，自然对流状态下即可带走额定运行时产生的热量，即使在封闭的设备护罩内部安装，也能保证绕组温度处于合理区间，避免过热导致的绝缘老化加速。输出轴端采用单键槽传动配合，轴伸长度与直径的比例适配常规链轮、同步带轮、联轴器的安装尺寸，轴肩位置的定位台阶可直接顶住传动件端面，无需额外加装轴套调整轴向位置，装配时的同轴度更容易保证。底部安装脚座的四个螺栓孔采用长圆孔设计，安装时可在小范围内调整电机的轴向位置，方便张紧配套的链条或同步带，调整到位后拧紧螺栓即可完成固定，无需重新加工安装孔位。减速段的箱体采用一体化铸铁结构，轴承安装位的同轴度在建模时已做公差匹配，内部齿轮的啮合间隙控制在合理范围，既保证传动效率，

　　又能降低运行时的齿轮啮合噪音。端盖位置的油封安装槽深度与尺寸符合常规骨架油封的装配要求，可有效防止减速箱内润滑油泄漏，同时阻挡外部粉尘进入箱体内部，延长齿轮与轴承的使用寿命。建模过程中对所有装配干涉做了排查，接线盒盖、油塞、吊环等附属零件的位置都符合实际产品的装配逻辑，可直接用于设备布局时的空间校核，也可作为同类型减速电机选型时的结构参考，帮助设计人员提前预判安装时的管线干涉、维护空间预留等问题，避免现场安装时出现结构冲突。
