40×52规格圆柱有刷直流电机结构模型

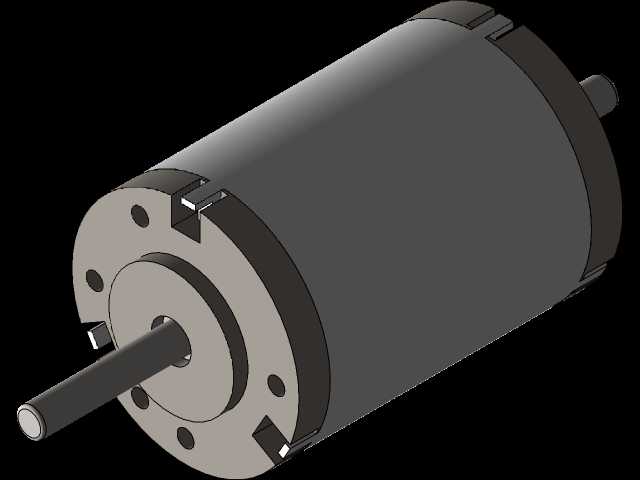

　　这款直径40mm、机身总长52mm的圆柱型直流电机，是小型动力传动场景里应用极广的动力输出元件，在桌面级小型数控设备、手持电动工具、小型自动化执行机构、消费类电子传动结构中都能见到同规格产品的身影。从结构设计来看，模型完整还原了量产电机的所有装配边界：前端盖采用带安装定位缺口的法兰结构，端面上均匀分布的四个安装孔可直接配合M3规格螺丝完成端面固定，无需额外设计转接支架，能大幅缩减配套设备的结构安装空间。输出轴为单出轴光轴设计，轴径与轴伸长度完全匹配常规小型传动件的配合公差，可直接套接同步带轮、直齿轮、联轴器等传动零件，轴端的倒角设计也方便装配时快速对位，避免硬敲造成轴承受损。机身采用无缝卷制钢壳结构，表面做哑光氧化处理，

　　既可以保证机身结构强度，抵抗装配和运行过程中的外力挤压变形，也能形成稳定的磁路回路，提升电机运行的磁效率。后端盖预留的轴承安装位与前端轴承位保持严格同轴，模型里还原了轴承的装配台阶，能让选型的工程师直接核对轴承选型的配合尺寸，避免设计时出现轴承位过松或过紧的问题。从实际选型适配角度来说，这个尺寸段的直流电机通常适配6-24V的供电区间，输出转速和扭矩区间刚好覆盖小型设备的动力需求，既不会因为动力冗余造成成本浪费，也不会因为动力不足导致设备负载卡滞。设计配套结构时需要注意，电机机身的圆柱面也可以作为辅助定位面，在安装座上设计对应直径的半圆抱箍，能进一步提升电机运行时的稳定性，减少高速运转时的径向跳动。

　　模型里还原的端盖缺口是防呆定位结构，装配时可以通过缺口快速确定电机的周向位置，避免接线端位置偏移造成的布线干涉。对于做小型设备结构设计的工程师来说，这个模型可以直接导入装配体中做干涉检查，核对安装孔位、轴伸长度、机身外径与周边结构的间隙，不需要再手动测绘电机尺寸，能大幅缩短结构设计的周期，也能避免手动测绘带来的尺寸误差，减少后续打样时出现装配错位的问题。
