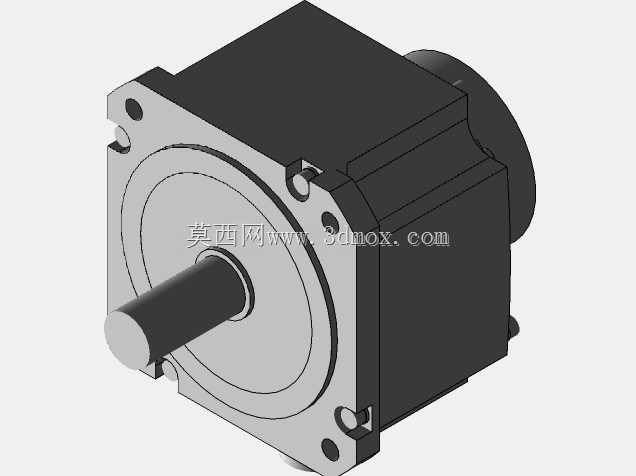

方形法兰安装步进电动机三维结构

　　这款方形法兰安装结构的电动机，常见于中小型自动化设备的动力输出场景，在3C装配流水线、小型数控雕刻机、桌面级3D打印机、包装线送料机构里都能见到同结构产品的应用，作为整台设备的动力源，它负责将电能转化为旋转扭矩，通过输出轴连接联轴器、同步轮或者齿轮，把动力传递到执行端，带动负载完成精准的位移、旋转动作。从结构设计来看，它采用了前端方形法兰的安装形式，法兰面上预留了四个对称的安装通孔，安装时可以直接从正面穿入螺栓固定在设备的安装立板上，这种安装方式的对中性更好，能有效避免电机运行时的径向窜动，相比圆形抱箍安装的结构，方形法兰的抗扭刚性更强，适合频繁正反转、启停冲击较大的工况。输出轴采用单出轴光轴设计，轴径匹配常规的联轴器锁紧尺寸，

　　轴伸长度预留了足够的联轴器安装空间，不会出现安装后轴端顶到设备内部结构的问题，轴根部做了台阶限位，安装联轴器时可以直接抵到台阶面，保证轴向定位的准确性。电机本体采用方形叠片壳体结构，壳体表面没有多余的散热鳍片，依靠方形外壳的大平面与安装板接触就能完成被动散热，适合安装空间紧凑、周围空气流通性一般的设备内部布局，壳体的边角做了小倒角处理，装配时不会刮伤操作人员的手部，也能避免安装过程中磕碰掉漆。设计这款电机的三维模型时，重点还原了安装边界的所有关键尺寸：法兰的安装孔中心距、输出轴的直径与轴伸长度、电机本体的总长与外径、后端编码器或者端盖的突出尺寸，这些尺寸都是设备布局时需要严格校核的参数，一旦某个尺寸出现偏差，就会出现安装干涉、

　　轴对中不准的问题，轻则导致电机运行噪音大、轴承磨损加快，重则直接无法装配到设备上。在实际选型应用中，这类电机通常搭配驱动器使用，根据不同的扭矩需求选择对应机身长度的型号，法兰安装面的平面度也有明确要求，安装时需要保证设备安装板的平面度在公差范围内，避免强行锁紧螺栓导致电机端盖变形，影响内部轴承的同轴度。模型还原了电机的所有外部结构细节，包括法兰面上的定位缺口、壳体的合模缝、后端出线的位置，这些细节在做设备整体装配干涉检查时非常关键，比如后端出线位置如果和设备的钣金支架距离过近，就会导致线材弯折半径过小，长期运行出现线材破损的问题，在三维布局阶段提前校核这些细节，能大幅减少后期样机试制时的改模次数，缩短设备的研发周期。
