带侧槽法兰式金属套筒连接构件

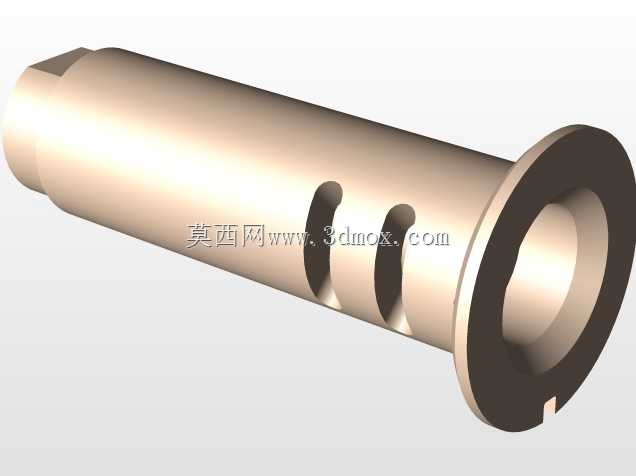

　　该带侧槽法兰式金属套筒构件，是通讯设备内部连接、定位场景中常用的机械结构件，日常多应用于通讯基站内部模块装配、手持通讯终端内部结构固定、通讯传输设备的轴系定位环节，承担部件之间的轴向定位、扭矩传递、间隙补偿作用，可在设备频繁拆装、小幅振动的工况下保持连接稳定性，避免配合部件出现轴向窜动、周向打滑的问题。从结构设计来看，构件主体采用等径圆柱筒体结构，一端设置一体式外翻法兰盘，法兰盘端面预留定位缺口，安装时可与基座上的定位凸台配合，实现周向防转，无需额外设置防转销即可完成初始定位，降低装配工序的复杂度。筒体侧壁开设两道对称分布的长圆形通槽，槽边做圆角过渡处理，既可以减轻构件自身重量，也能为配合的弹性卡爪提供卡合空间，

　　装配时卡爪可沿槽体滑入到位后卡接，实现无紧固件的快速拆装，适合通讯设备内部需要频繁检修更换模块的装配场景。筒体的内孔采用阶梯孔设计，不同孔径段分别对应不同直径的配合轴段，孔壁与轴的配合公差选用过渡配合区间，既保证装配后同轴度偏差控制在0.02mm以内，也不会出现装配过紧导致拆装困难的问题。构件的外形尺寸边界控制严格，筒体总长与外径的比例经过多轮迭代验证，法兰盘外径比筒体外径大30%左右，既保证法兰端面有足够的承压面积，避免安装时压溃基座的接触面，也不会因为法兰尺寸过大占用过多设备内部的安装空间。筒体端部做倒角处理，倒角角度为15度，装配时可起到导向作用，即使轴与套筒存在小幅的同轴度偏差，也能顺利导入，降低现场装配的对位难度。

　　从材质适配性来看，该结构适配铜合金、铝合金、不锈钢等多种金属材质，可根据不同的使用场景选择对应材质，比如在需要导电导通的场景下选用铜合金材质，在需要轻量化的场景下选用铝合金材质，在高腐蚀环境下选用304不锈钢材质，结构本身不需要做大幅修改即可适配不同材质的加工工艺。加工过程中，侧槽的位置度公差要求控制在0.05mm以内，保证两侧卡爪卡入后受力均匀，不会出现单侧受力过大导致卡爪断裂的问题；法兰端面与筒体轴线的垂直度公差控制在0.03mm以内，保证安装后法兰端面与基座完全贴合，避免出现倾斜导致的连接松动。该构件的结构没有复杂的曲面特征，常规的车削、铣削加工即可完成生产，加工成本较低，适合批量生产应用，在通讯设备的模块化设计中，这类套筒构件可以作为通用连接件使用，减少不同模块之间的连接件种类，降低备件储备的复杂度。
