框架式多工位精密组装检测一体设备结构

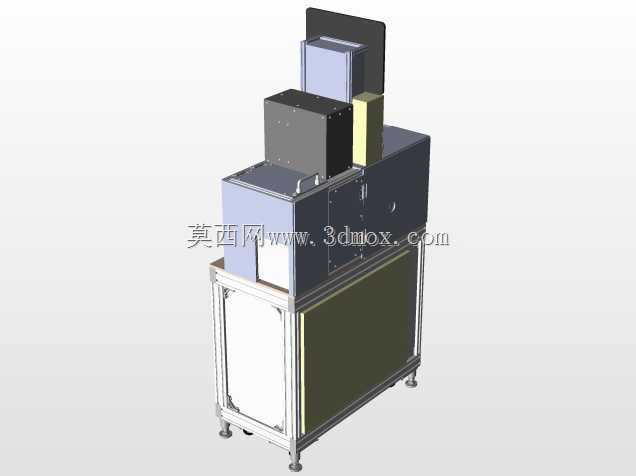

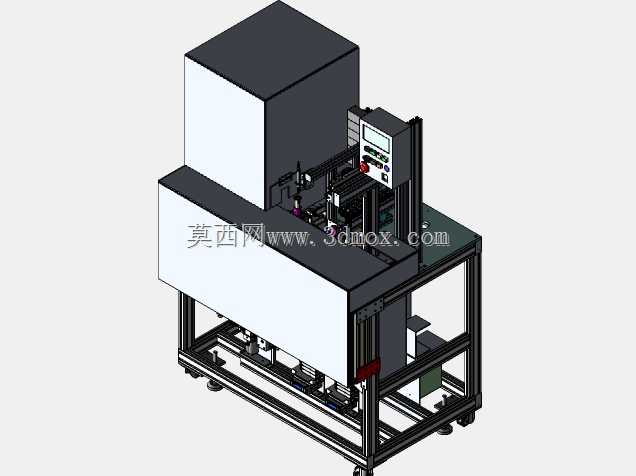

　　该设备采用分层式铝型材机架搭建，底部预留脚轮安装位与调平支撑结构，整体安装边界适配常规车间流水线对接需求，机架底部框架预留电气元件安装空间，中层为作业操作平台，上层设置封闭防护外罩，兼顾设备防护与操作可视性。操作面板集成在设备前侧立柱位置，集成状态显示、参数调节与急停控制元件，操作人员无需探身即可完成常规参数调整与紧急状态操作，符合车间作业的人机工程要求。设备内部设置多工位直线输送结构，搭载多组执行模组，可完成工件的上料定位、精密组装、性能检测多道连续工序，工位间的定位精度通过硬限位与导向组件保证，避免长时间运行后出现工位偏移问题。从设计思路来看，该结构优先考虑了设备的维护便捷性，所有执行模组均采用快装式固定结构，

　　侧部防护板可快速拆卸，方便后期更换易损件与调整工位参数；上层封闭罩采用半包围结构，既可以阻挡作业过程中可能产生的碎屑飞溅，也不会遮挡操作人员观察内部作业状态的视线，同时预留了排风与走线接口，适配不同车间的布线与除尘需求。设备的作业平台采用加厚钢板加工，平面度满足精密组装的基准要求，平台上的工装位采用模块化设计，可根据不同规格的工件快速更换适配工装，无需大幅调整主体机架结构，提升了设备的适配范围。机架底部的脚轮采用带刹车结构，方便设备在车间内的转场移动，调平脚杯可在设备就位后调整整体水平度，抵消地面不平整带来的作业精度影响。设备后侧预留了与上下游流水线对接的接口位置，可直接接入现有生产线实现全流程自动化作业，

　　也可作为独立工位完成单工序的加工作业，适配中小批量多品种的生产场景。内部的走线全部采用拖链收纳，避免运动部件运行过程中出现线缆磨损拉扯的问题，电气元件分区布置在机架下部的独立安装仓，与作业区域完全分隔，防止加工碎屑、油污进入电气仓造成元件故障。
