欧标4040工业铝型材截面结构设计

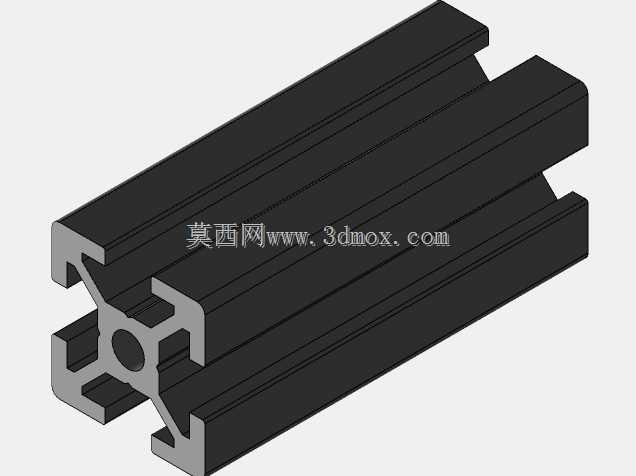

　　这款铝型材采用常规40系列正方形截面设计，截面外轮廓尺寸为40mm×40mm，是自动化设备机架搭建领域应用最广泛的型材规格之一。从截面结构来看，型材中心设置有直径8.2mm的通孔，可用于穿设线缆、气路软管，或是配合内胀连接件实现多段型材的同轴拼接，中心孔周边做了均匀的壁厚加强处理，避免长跨度安装时出现中心区域形变。四个方向均开设有标准欧标T型槽，槽口宽度适配M6/M8规格的T型螺栓，槽道内部做了圆弧过渡处理，既能够降低挤压生产时的应力集中问题，也能让螺栓头在槽内滑动时更顺畅，不会出现卡滞、刮蹭螺栓镀层的情况。型材的四个外角做了R1.5的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，相邻槽道之间的连接筋采用对称式X型布局，

　　这种结构在同等米重下比传统直筋结构的抗扭性能提升约22%，能够承受多方向的载荷冲击，不会因为单侧受力出现筋位断裂的问题。在实际设备搭建场景中，这类型材常被用于组装自动化生产线的设备机架、检测设备的工作台框架、工业机器人的外围安全防护栏，也可用于制作物料周转车的主体框架、车间流水线的侧边支撑梁。设计这类型材截面时，首先要保证各槽道的位置度公差控制在±0.2mm以内，确保拼接时相邻型材的槽道能够对齐，配件可以顺利装入；其次要合理分配各部位壁厚，槽道受力部位壁厚不低于2mm，非受力的装饰面壁厚可适当减薄，在保证结构强度的前提下控制型材米重，降低材料成本。安装时需要注意，单根型材的支撑跨度如果超过1.2米，需要在中间位置加装横向支撑型材，

　　避免长期承重后出现中部下挠的问题；T型螺栓装入槽道后，预紧扭矩要控制在12-15N·m，扭矩过大会导致槽道变形，后续调整配件位置时无法顺利滑动，扭矩过小则会出现连接松动，框架整体稳定性不足。型材表面采用阳极氧化处理，氧化膜厚度控制在8-12μm，具备较好的耐磨与抗腐蚀性能，可适应车间内的切削液飞溅、轻度潮湿等常规工况，不需要额外做表面喷涂处理，切割下料后直接去除端口毛刺即可投入组装，能够大幅缩短设备搭建的周期。
