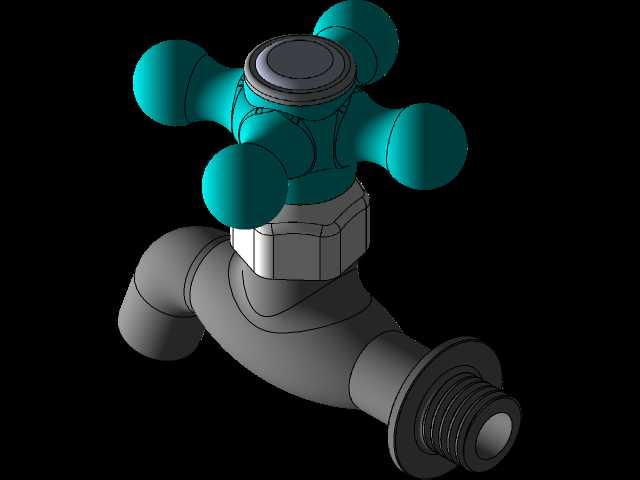

十字手柄直角旋塞式管路截止阀结构

　　这套阀体结构采用直角通径的布置形式，进水端与出水端轴线呈90度弯折，适配墙面明装、台盆下方、设备侧部取水点这类进出水管走向垂直的安装场景，在民用给排水、小型工业循环水路、试验台供水管路中都十分常见，不需要额外加装弯头转换管路走向，能减少管路接头数量，降低漏水隐患。

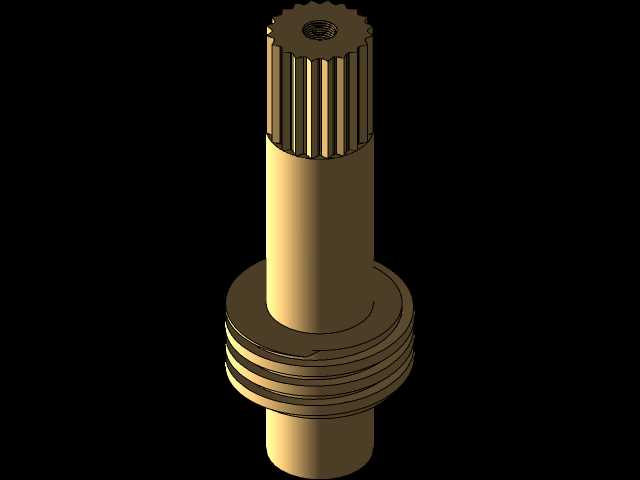

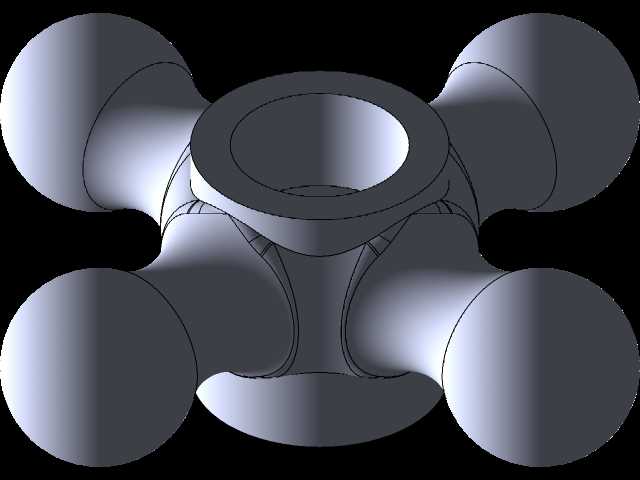

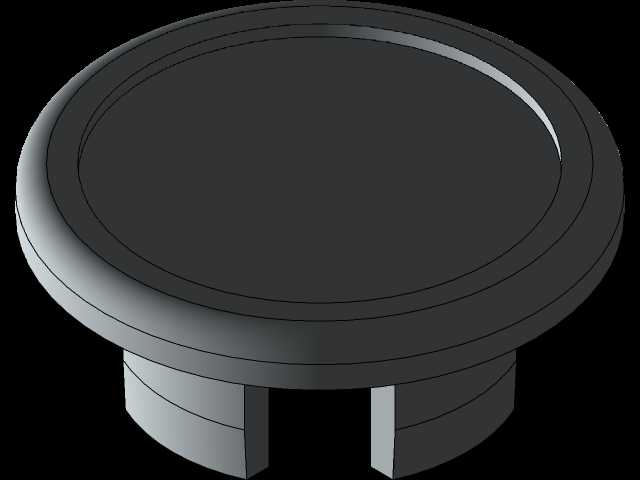

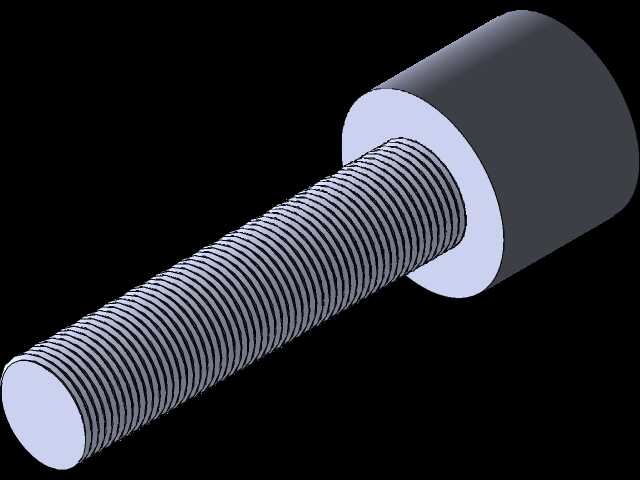

　　操作端采用四辐十字形旋拧手柄，四个球形端头均匀分布在阀杆周向，相比常规单柄手轮，操作人员从任意方位都可以握持施力，冬季戴厚劳保手套、手部沾有水渍油污的工况下也能顺利转动阀杆，开关到位的转动角度反馈清晰，手柄表面做圆弧过渡处理，没有尖锐棱角，日常操作磕碰不会划伤手部。手柄和阀杆之间通过扁位配合传递扭矩，阀杆顶部设置限位端盖，避免旋拧过程中手柄脱出。

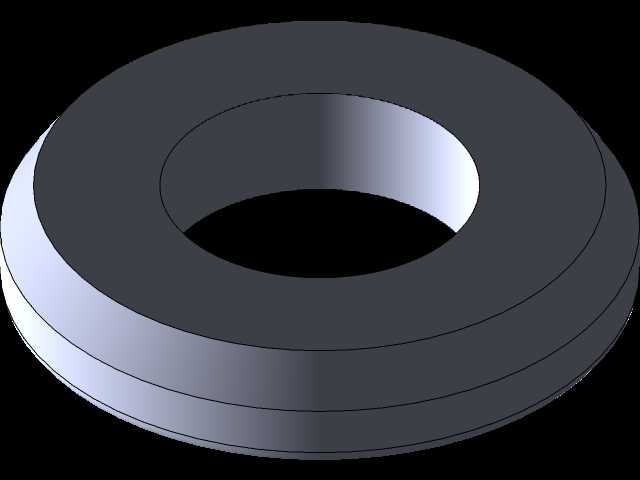

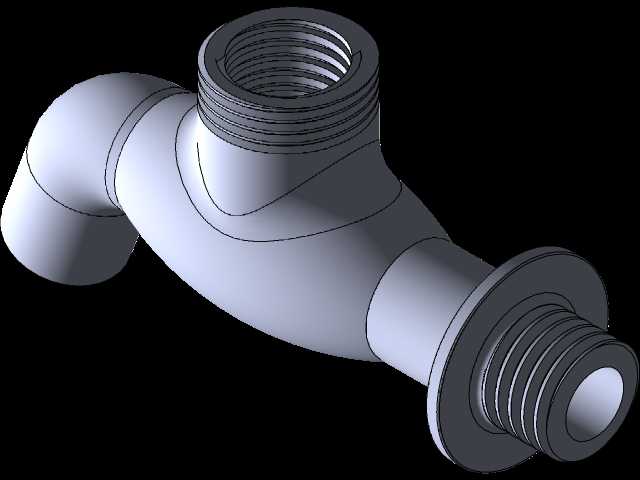

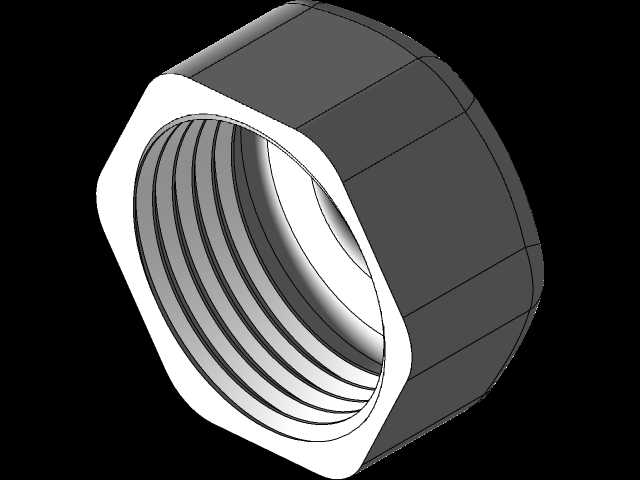

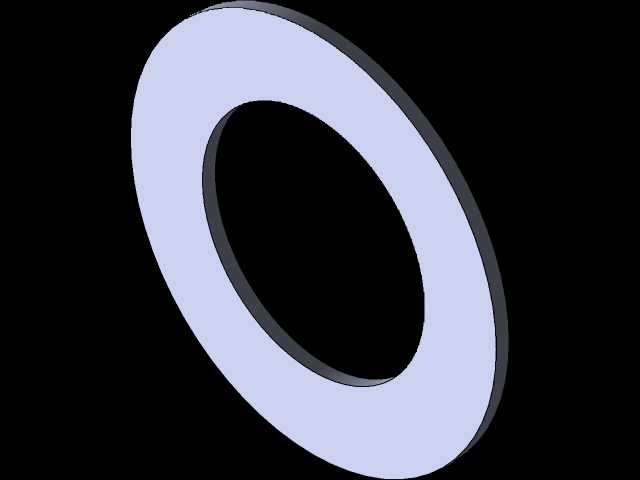

　　阀体中段的六角锁紧压盖是核心密封装配位，建模时压盖对边宽度预留了标准活动扳手的操作空间，压盖和阀体之间预留填料密封腔，可填入盘根或者橡胶密封圈，阀杆转动过程中持续压紧密封件，长期使用出现渗漏时也可以在不拆断管路的情况下拧紧压盖补偿密封量。阀体出水端加工有外螺纹连接段，螺纹根部带有一体式法兰限位台阶，安装时管路接头拧到台阶面即可定位，既可以对接内螺纹软管接头，也可以搭配活接头对接硬管，进水端的弯管段壁厚做了均匀加厚处理，直角转弯处的流道做圆弧导流过渡，避免水流直角对冲产生过大的压损与流道噪音。

　　建模过程中所有配合面都保留了合理的装配间隙：阀杆和阀体导向孔的间隙控制在滑动配合公差范围内，既保证转动顺滑无卡滞，又不会出现径向晃动导致密封偏磨；手柄和阀杆的配合位做了止转结构，不会出现空转打滑的问题。整体安装边界上，十字手柄的旋转外径在阀体上方预留出足够的操作空间，阀体弯折处的外轮廓不会和墙面、安装支架产生干涉，螺纹连接段的长度满足常规生料带缠绕、接头拧紧的啮合牙数要求，不需要额外加长接头即可完成装配。流道通径全程保持一致，没有突兀的缩径结构，全开状态下水流阻力小，截流时密封面贴合紧密，可完全切断管路水流，日常检修下游管路时不需要关闭总供水阀，单独操作这个阀体即可完成局部断水，维护十分便捷。
