机用虎钳活动钳身夹持支撑结构

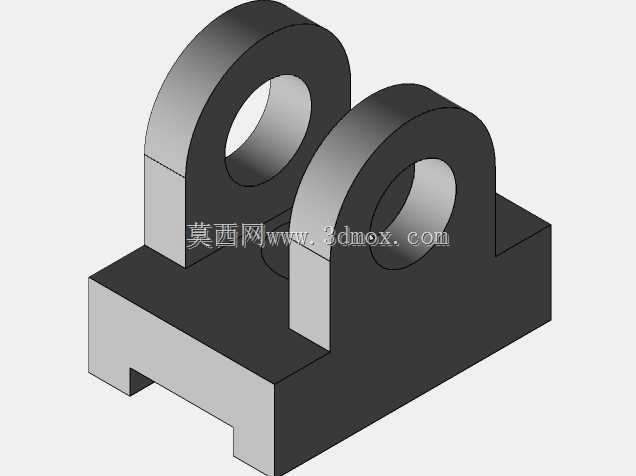

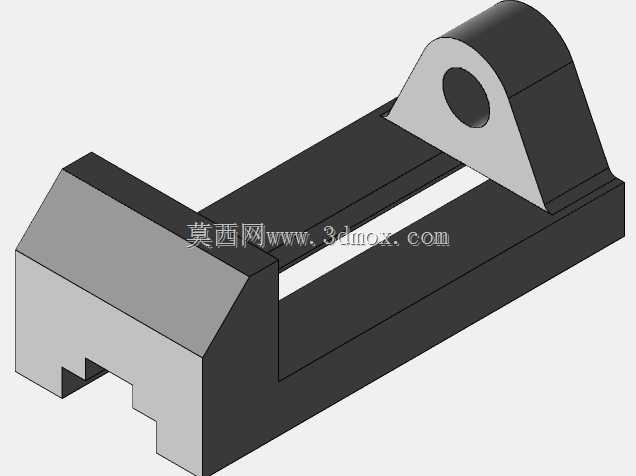

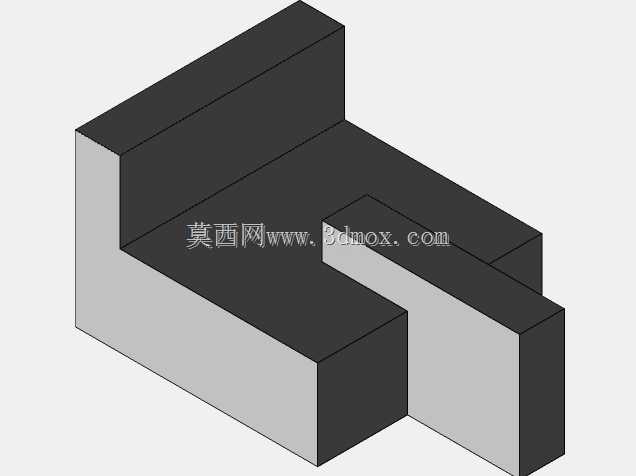

　　该结构属于机用平口虎钳的核心活动组成部件，主要应用于普通铣床、磨床、钻床及轻型加工中心的工件装夹工位，是机加工工序中最常用的工装夹持单元的组成部分，承担活动侧的夹持力传导、工件定位支撑以及沿导轨滑动导向的核心作用。从结构功能来看，部件底部开设的通槽为导轨配合面，槽型尺寸与虎钳底座的矩形导轨做间隙配合设计，配合面预留0.02-0.04mm的滑动间隙，保证活动钳身在丝杆驱动下能够沿导轨方向平稳往复移动，不会出现卡滞或窜动问题；上部带通孔的凸台为丝杆连接座，通孔用于穿装丝杆传动销，将丝杆的旋转运动转化为钳身的直线进给运动，凸台的厚度与销孔的同轴度直接决定了传动过程的顺畅度，设计时需保证销孔与底部导轨面的平行度公差控制在0.02mm以内，

　　避免丝杆传动出现憋劲现象。部件前端的垂直立面为钳口安装面，面上预留的两个螺纹孔用于固定可拆卸的硬质钳口板，安装面的平面度要求不低于0.01mm，保证钳口板安装后与固定钳口的平行度满足装夹精度要求，夹持工件时不会出现工件翘起、夹持力不均的问题。从设计思路层面，该部件采用灰铸铁HT200作为毛坯材料，整体结构做等壁厚设计，壁厚均匀控制在8-12mm区间，既保证夹持过程中结构有足够的刚性，不会因夹持力过大出现形变，又能尽可能降低零件自重，减少丝杆传动的负载；部件的棱边全部做R2-R3的圆角过渡，避免应力集中导致的部件开裂，同时也能减少加工过程中的崩边问题。安装边界方面，底部导轨槽的宽度与深度完全匹配对应型号虎钳的底座导轨尺寸，

　　上部凸台的销孔中心高度与丝杆安装中心高度完全对齐，前端钳口安装面到底部导轨面的垂直度公差控制在0.015mm/100mm以内，保证装配后整体虎钳的夹持精度满足普通机加工的装夹要求。该结构在实际使用中，配合固定钳身、丝杆、螺母、钳口板等零件组装完成后，可实现0-150mm范围内的工件夹持，最大夹持力可达30kN，能够满足普通黑色金属、有色金属零件的铣削、钻削、磨削工序的装夹需求，结构的滑动面设计有存油凹槽，可存储润滑脂减少长期滑动的磨损，延长部件的使用寿命。
