通讯类零件加工用翻转式钻孔夹具结构

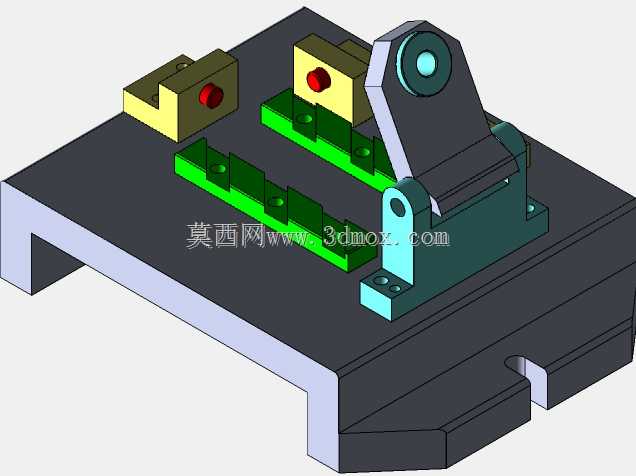

　　这套钻孔夹具主要面向通讯类小型结构件的批量钻孔工序设计，适配通讯设备中长条类安装基座的孔位加工需求，在小型通讯零部件的机加工产线、钳工钻孔工位都能直接适配使用，解决了同类薄壁长条零件钻孔时易变形、孔位同轴度难保证、装夹找正耗时久的实际问题。从结构布局来看，夹具采用带定位槽的铸铁底座作为承载主体，底座底部预留了标准机床工作台的T型槽安装让位缺口，可直接通过压板固定在台钻、小型立钻的工作台上，安装边界适配多数常规小型钻床的工作台面尺寸，不需要额外制作过渡连接基板。底座上设置了两组侧向定位夹紧单元，采用L型定位块配合红色旋钮式压紧头的结构，定位块的垂直面作为零件宽度方向的定位基准，压紧头可根据零件的实际厚度调整旋进量，

　　既能保证装夹时零件不会发生窜动，又能控制夹紧力避免薄壁通讯零件被压变形。夹具中部设置了带钻套的绿色钻模板，钻模板上的钻套位置严格对应零件待加工孔的坐标，钻孔时钻头沿钻套导向进给，能有效避免钻头偏摆，保证孔位的位置度与孔径精度，钻模板采用分段式设计，可适配不同长度规格的同类长条零件，不需要整体更换钻模结构。夹具右侧设置了翻转式压板组件，通过带衬套的铰接轴实现翻转动作，零件装夹时可将压板向上翻起，留出足够的上下料空间，零件放置到位后翻下压板，通过端部的锁紧结构将零件长度方向的自由度完全限制，避免钻孔过程中零件受轴向切削力发生位移。整套夹具的定位基准统一，所有定位面均经过磨削加工保证平面度与垂直度，夹紧点的设置避开了钻孔加工区域，

　　不会和刀具进给路径发生干涉，同时在底座上预留了排屑缺口，钻孔产生的切屑可直接从缺口排出，不会堆积在定位面上影响后续装夹的定位精度。在实际生产应用中，这套夹具不需要每次装夹都进行找正操作，工人只需要将零件靠紧定位块，翻下压板锁紧、旋紧两侧压紧头即可开始加工，能大幅缩短单件装夹的辅助时间，适合中小批量通讯类结构件的钻孔工序使用，同时结构上的模块化设计也方便后续针对不同规格零件更换对应的钻套与定位块，拓展夹具的适用范围。
