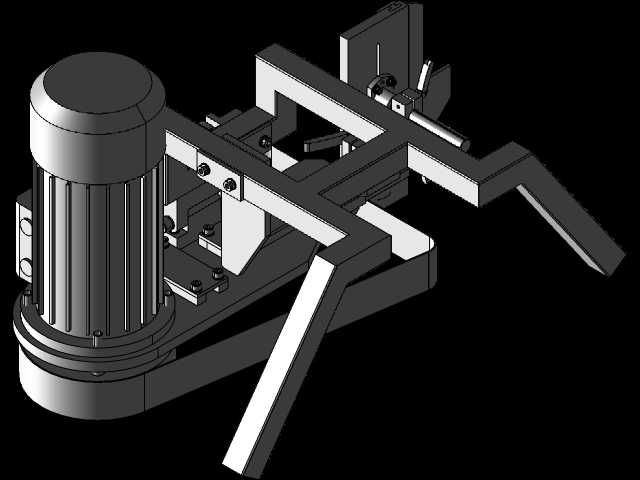

电机驱动双夹臂式物料夹持移栽执行机构

　　这套执行机构的设计初衷，是解决中小规格规则块状、棒状工件在工序间短距离移载的夹持动作需求，常见应用在小型加工单元上下料、装配线工件转序、检测工位工件取放这类场景，适配的工件重量区间在5kg以内，不会出现大负载工况下的结构形变问题。从结构布局来看，动力端采用立式安装的驱动电机作为动力源，电机输出端通过连接板直接衔接夹臂安装基座，省去了额外的同步带、齿轮减速转接结构，整体传动链极短，能有效减少传动间隙带来的夹持位置偏差，夹臂开合的重复定位精度可以控制在0.2mm以内，满足多数普通加工、装配场景的精度要求。夹臂部分采用对称式双悬臂结构，两个夹臂的安装基面都做了铣平定位处理，通过内六角螺栓锁紧在基座的线性滑动槽内，

　　滑动槽预留了120mm的调节行程，现场调试时可以根据工件的实际外形宽度调整两个夹臂的初始间距，不需要额外加工定制连接配件，适配不同尺寸规格工件的兼容性更强。夹臂的末端做了向内弯折的承托结构，不是单纯的侧向夹紧，夹持动作完成后弯折段可以托住工件底部，避免工件在移载过程中因为夹持力不足出现滑落的情况，针对表面易刮花的工件，还可以在夹臂接触面粘贴聚氨酯垫层，不需要改动原有结构就能实现软夹持。安装边界方面，整套机构的横向最大伸展宽度为380mm，纵向安装高度从电机底部安装面到夹臂最低端的距离为290mm，电机端的安装法兰采用标准80型电机安装尺寸，四个安装孔的孔距为100mm，可以直接适配市面上多数标准滑台、机械手末端的安装接口，

　　不需要额外做转接法兰设计。设计过程中特意将所有的紧固件都设置在机构的外侧安装面，日常维护更换易损件时不需要拆解主体结构，只需要松开对应位置的锁紧螺栓就能完成夹臂更换、滑动副润滑等操作，后期运维的拆装效率更高。夹臂的滑动副采用自润滑铜套配合光轴的结构，不需要频繁加注润滑脂，在普通车间的粉尘环境下也能保持稳定的滑动动作，不会出现卡滞、爬行的问题。
