建筑暖通空调系统管线综合排布设计

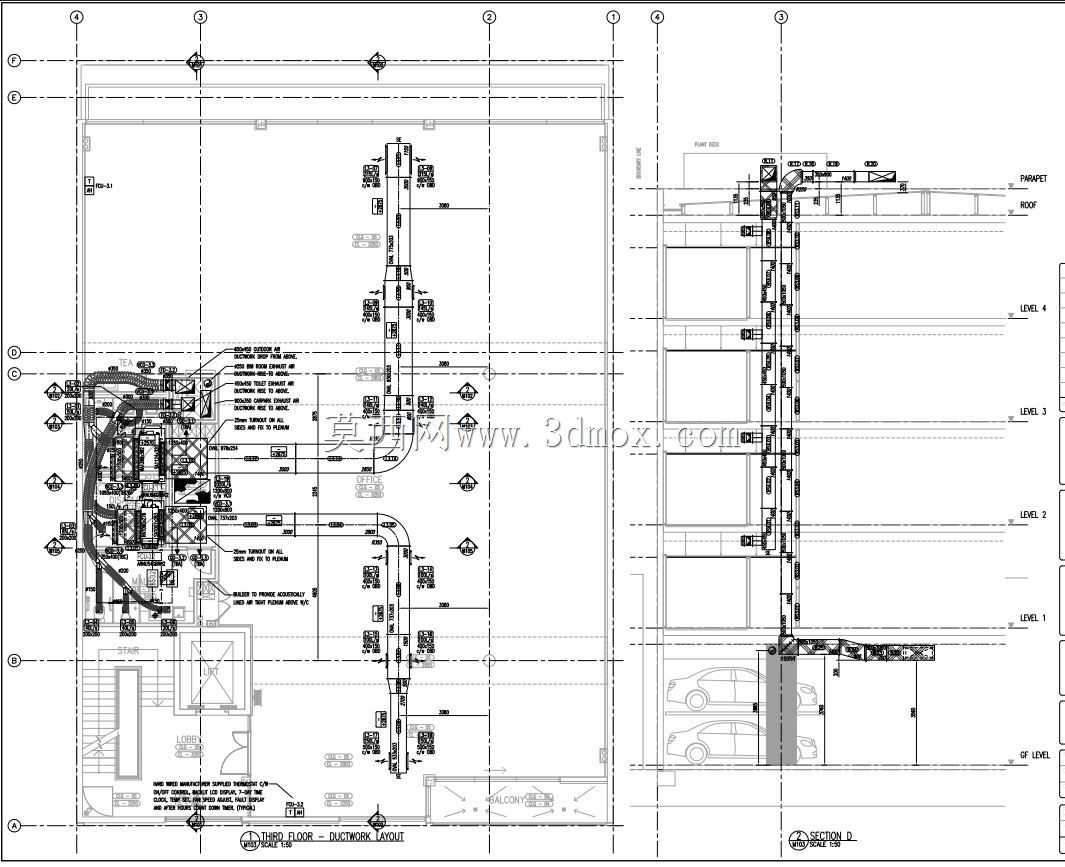

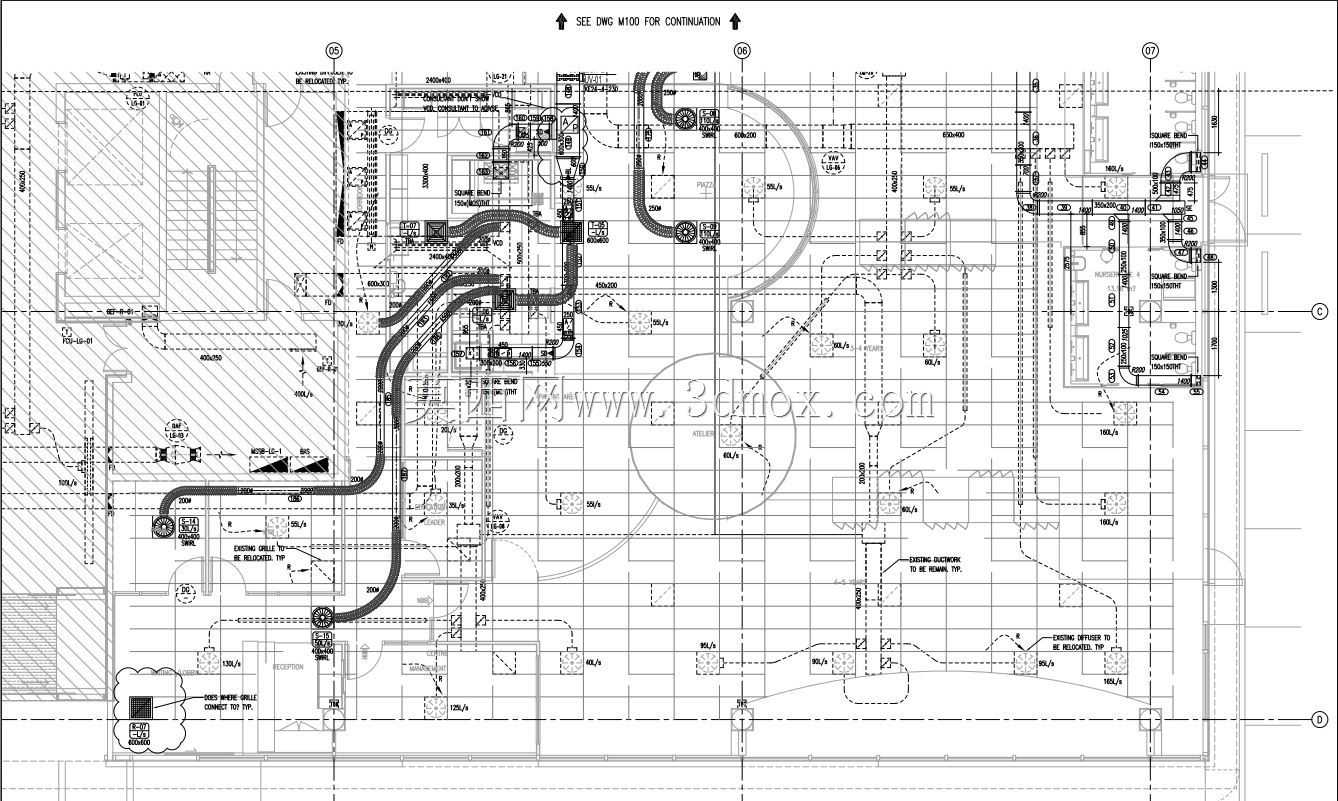

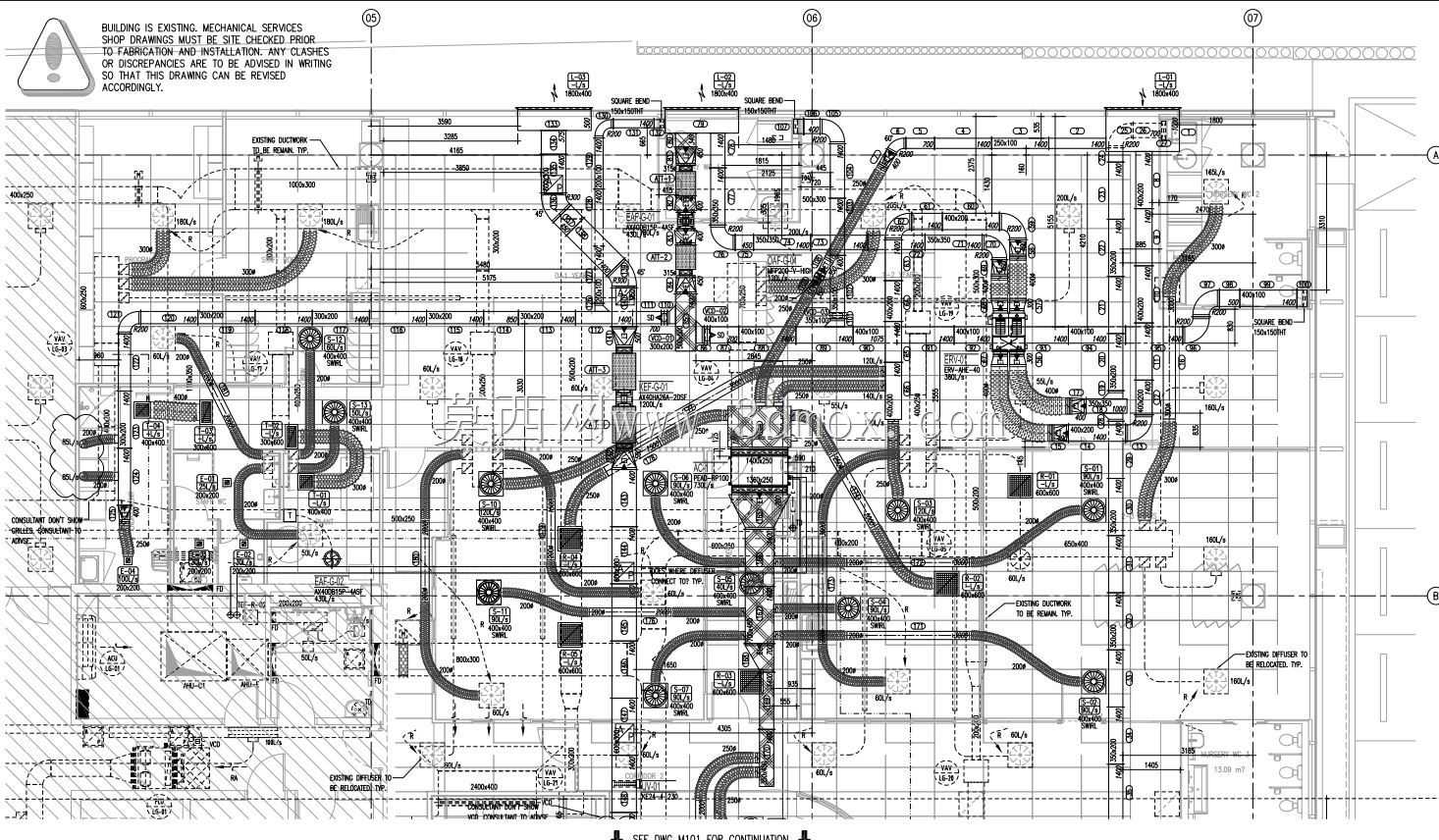

　　这套HVAC系统管道布局设计，核心服务于工业生产车间与大型公共建筑的暖通空调输配环节，在实际项目落地中，需要同时匹配建筑结构梁底标高、其他机电专业管线的走向边界，避免后期施工阶段出现管线碰撞、净高不足的问题。从设计逻辑来看，整个管网的走向优先遵循介质流向的阻力最优原则，主风管沿建筑主梁下方敷设，支管根据末端风口的服务半径做等径或变径处理，所有弯头、三通的曲率半径均按照通风管道施工规范设置，减少风阻带来的能耗损耗。在实际应用场景中，这类管线排布需要提前预留设备检修空间，比如风管上的风量调节阀、防火阀的操作位置，要避开结构柱、消防喷淋管线、电缆桥架的遮挡，保证后期运维人员可以正常操作检修。设计过程中需要核对不同管径管道的安装间距，

　　比如保温风管与其他管线的净距要满足保温层施工的操作空间，无保温的金属风管之间也要预留法兰连接的作业余量，避免安装阶段无法拧紧紧固件。从安装边界来看，整个管网的最低标高要满足所在区域的建筑净高要求，生产车间的风管底部距离地面净高不能低于工艺设备的最大通行高度，公共区域则要满足人员通行与消防疏散的净高要求。管线的支吊架点位要结合建筑结构的承重梁位置布置，不能将支吊架固定在轻质隔墙或者非承重结构上，同时支吊架的间距要根据风管管径、材质做对应计算，大管径主风管的支吊架还要做防晃处理，避免系统运行时产生振动噪音。在功能特性上，这套排布方案兼顾了送风、回风、排风的不同管线需求，不同功能的管线按照压力等级分层敷设，

　　高压管段避开人员长时间停留的区域，减少漏风风险带来的影响。设计时还考虑了后期管线改造的预留空间，在主风管的合适位置预留了接口，方便后续产能调整或者区域功能变更时接驳新的支管，不需要大范围改动原有主管网，降低后期改造成本。所有管线的转弯、变径位置都做了流线型处理，避免直角转弯带来的局部阻力过大问题，同时在容易产生冷凝水的管段预留了排水坡度与冷凝水排放接口，防止夏季运行时管段积水滋生细菌、影响送风质量。
