建筑室内消防给水泵房管线布局设计

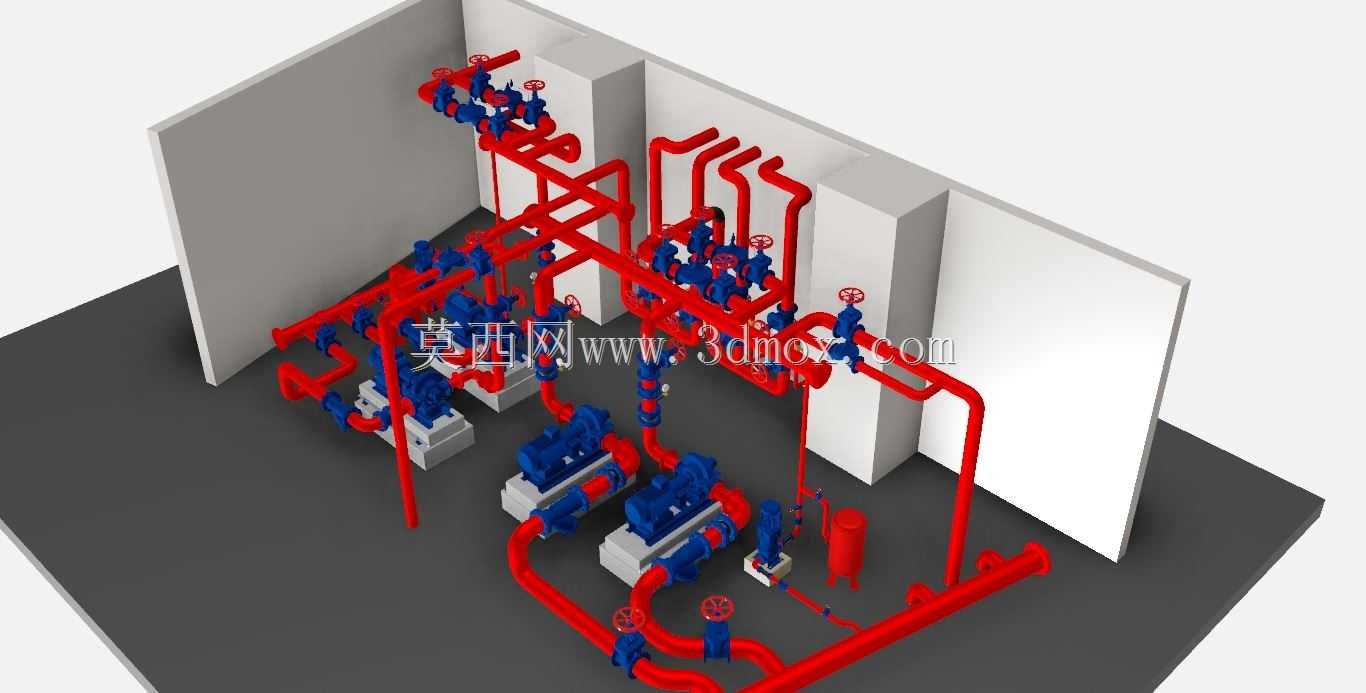

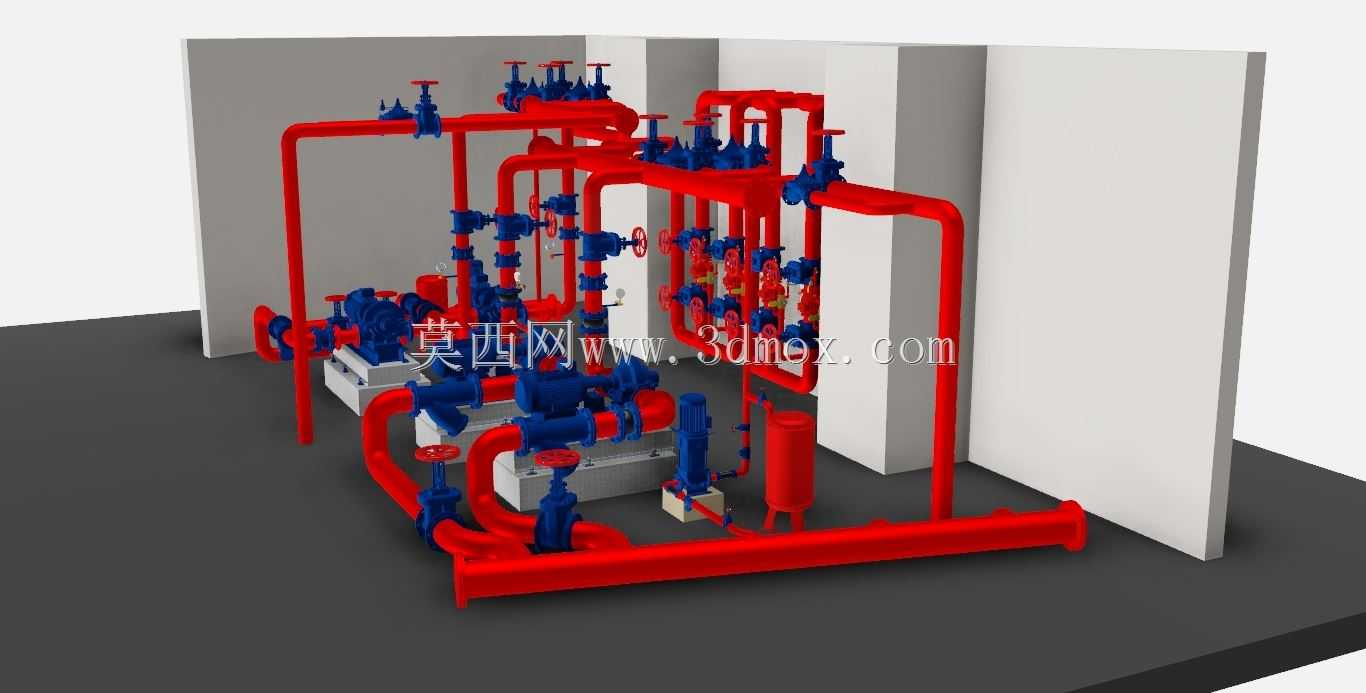

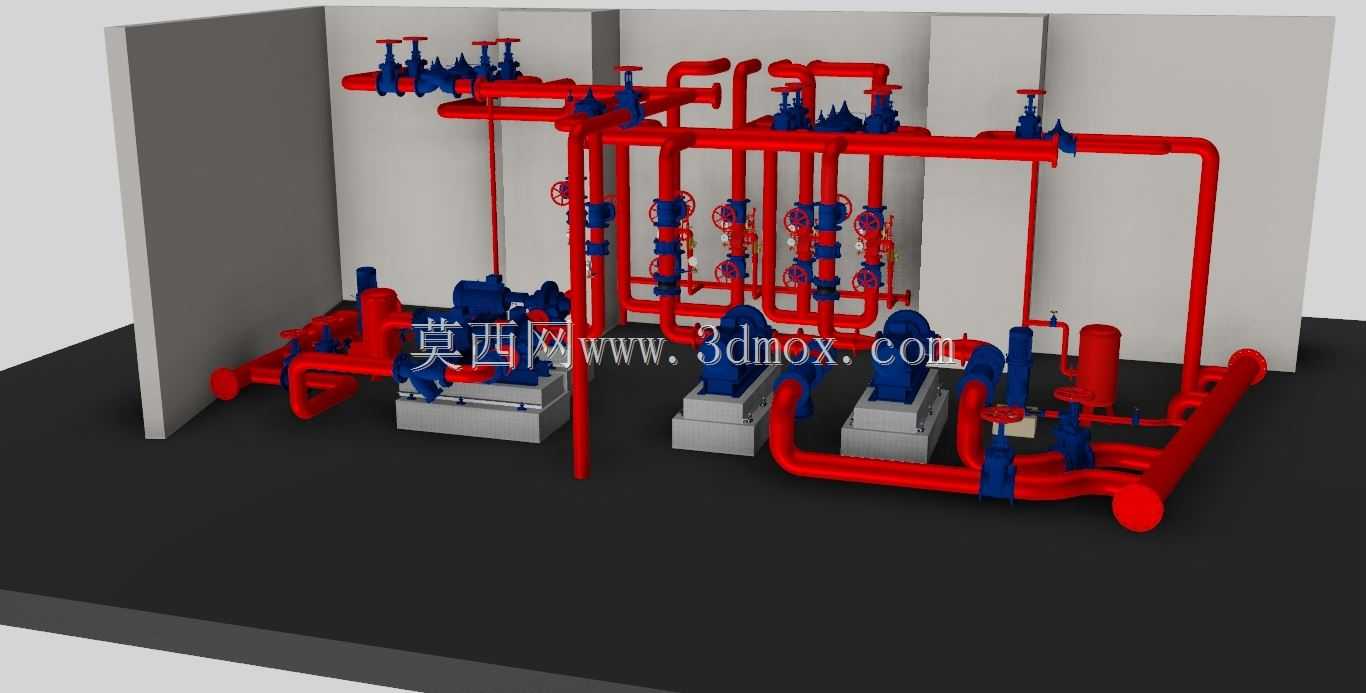

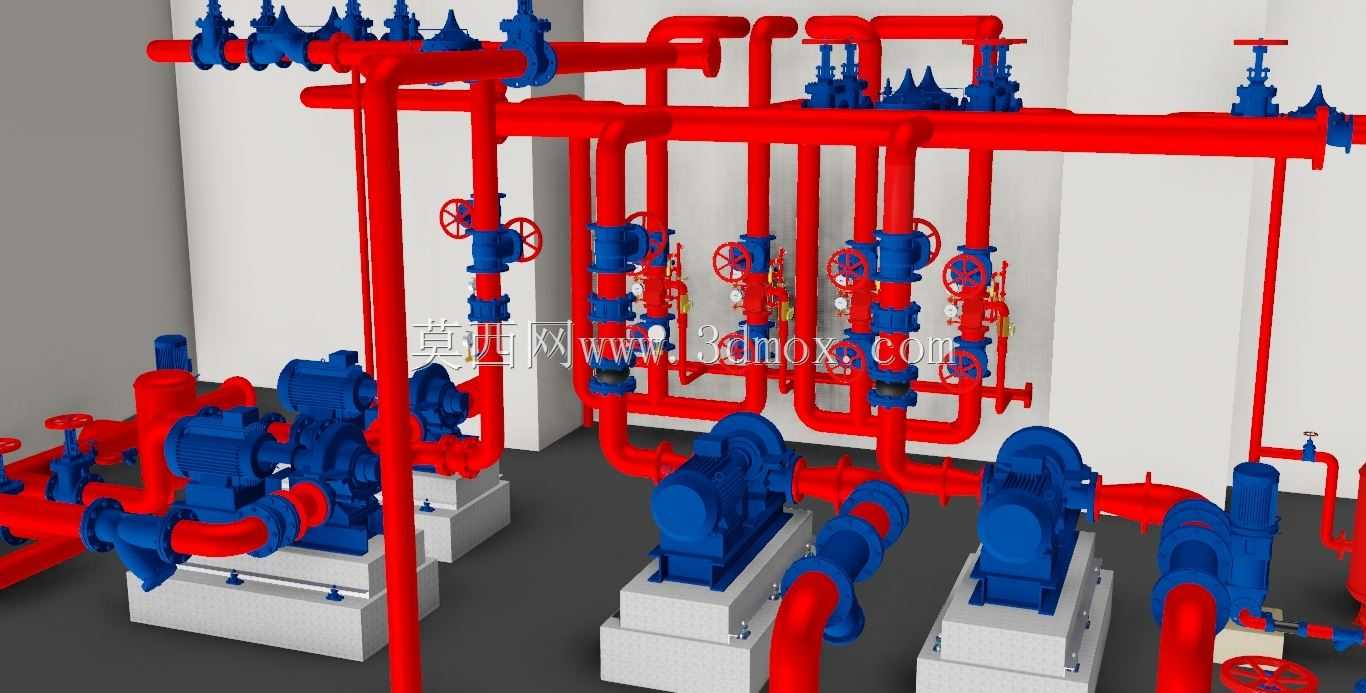

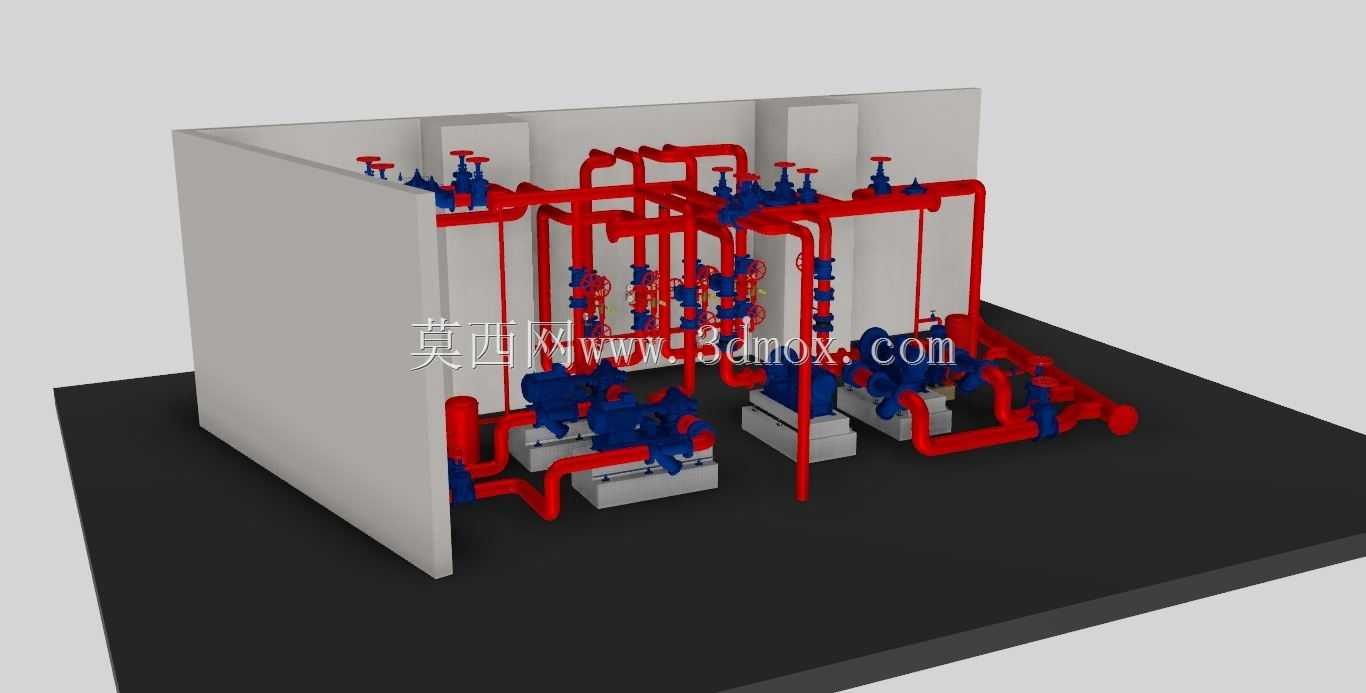

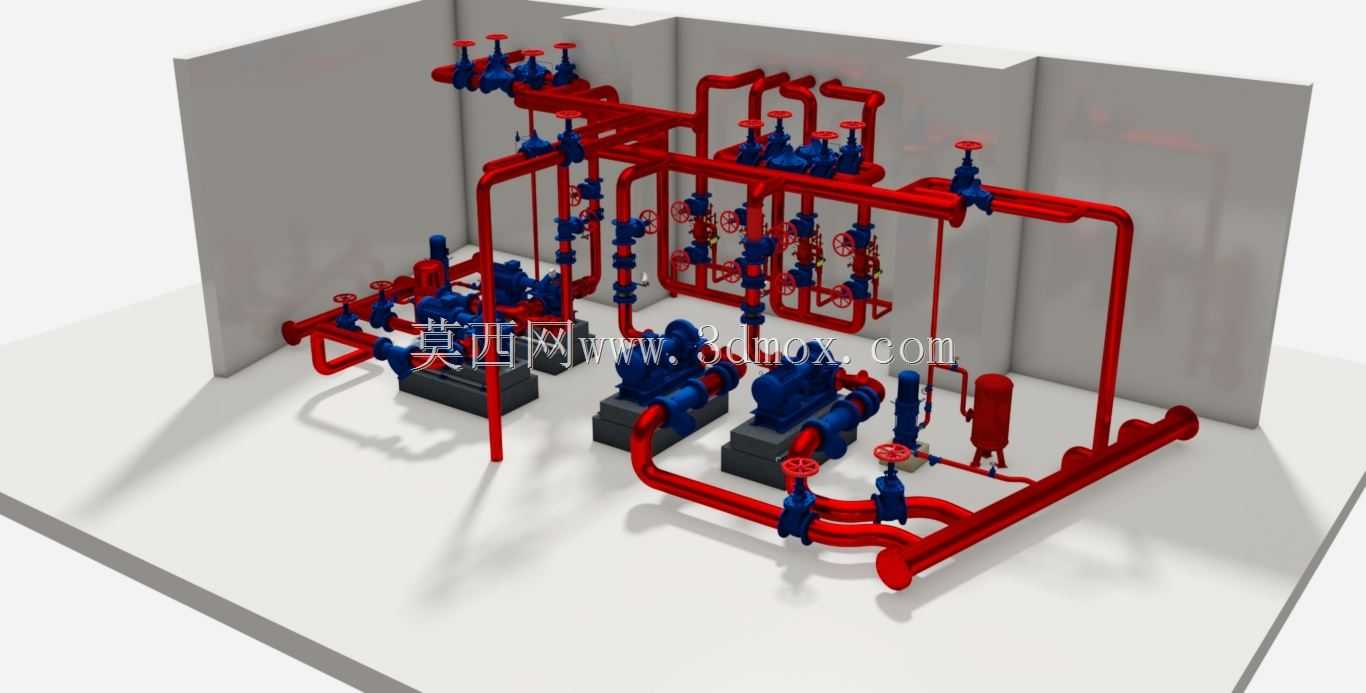

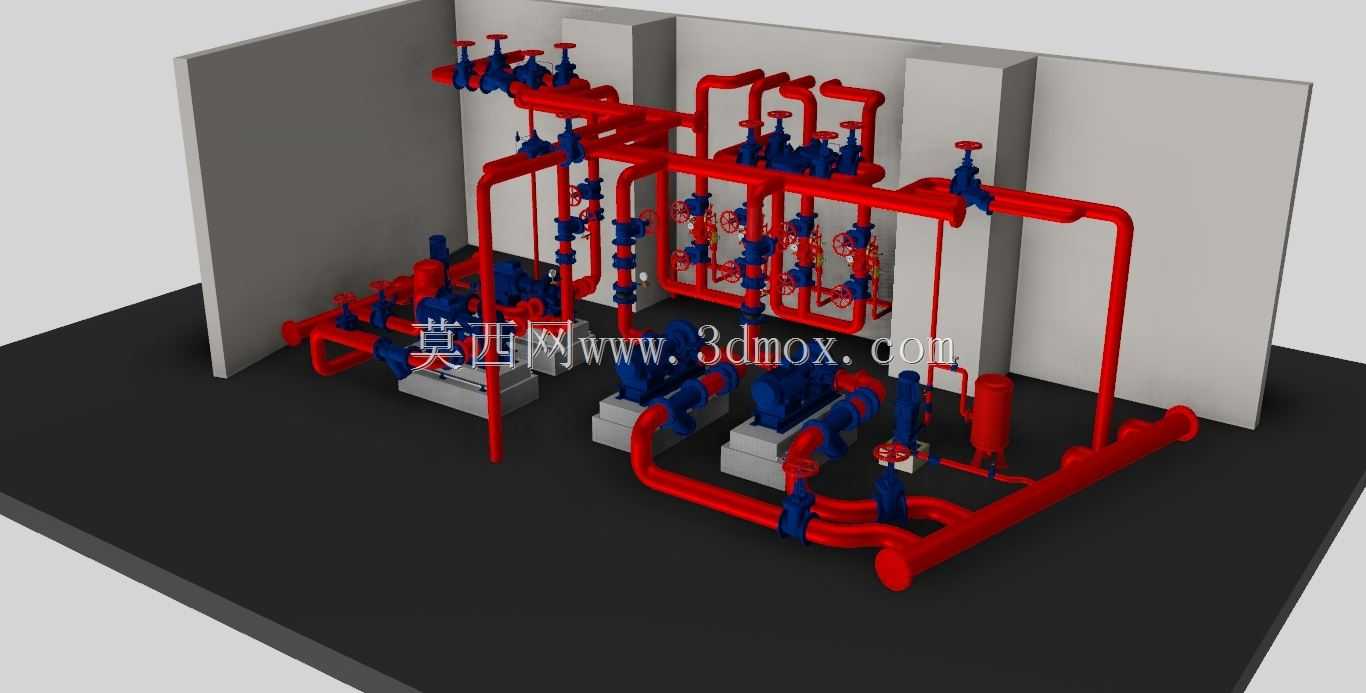

　　这套三维模型完整还原了民用建筑配套消防泵房的核心管路与机组布局，在实际工程场景中，这类泵房承担着整栋建筑消防供水的核心增压功能，是火灾发生时保障消火栓系统、自动喷淋系统稳定出水的核心动力节点，常见于高层住宅、商业综合体、地下车库等人员密集或防火等级要求较高的建筑空间内。模型中清晰呈现了多台消防主泵与备用泵的排布逻辑，泵组沿墙体侧方预留足够检修通道，所有进出水主管采用醒目的红色消防专用管路，管路走向沿墙面与地面上方合理排布，避开了泵房内主要巡检通道与设备吊装预留空间，安装边界充分考虑了后期运维时的阀门操作、设备拆卸更换的操作余量，不会出现管路遮挡操作位的问题。从设计思路来看，整个管路系统采用环网供水逻辑，

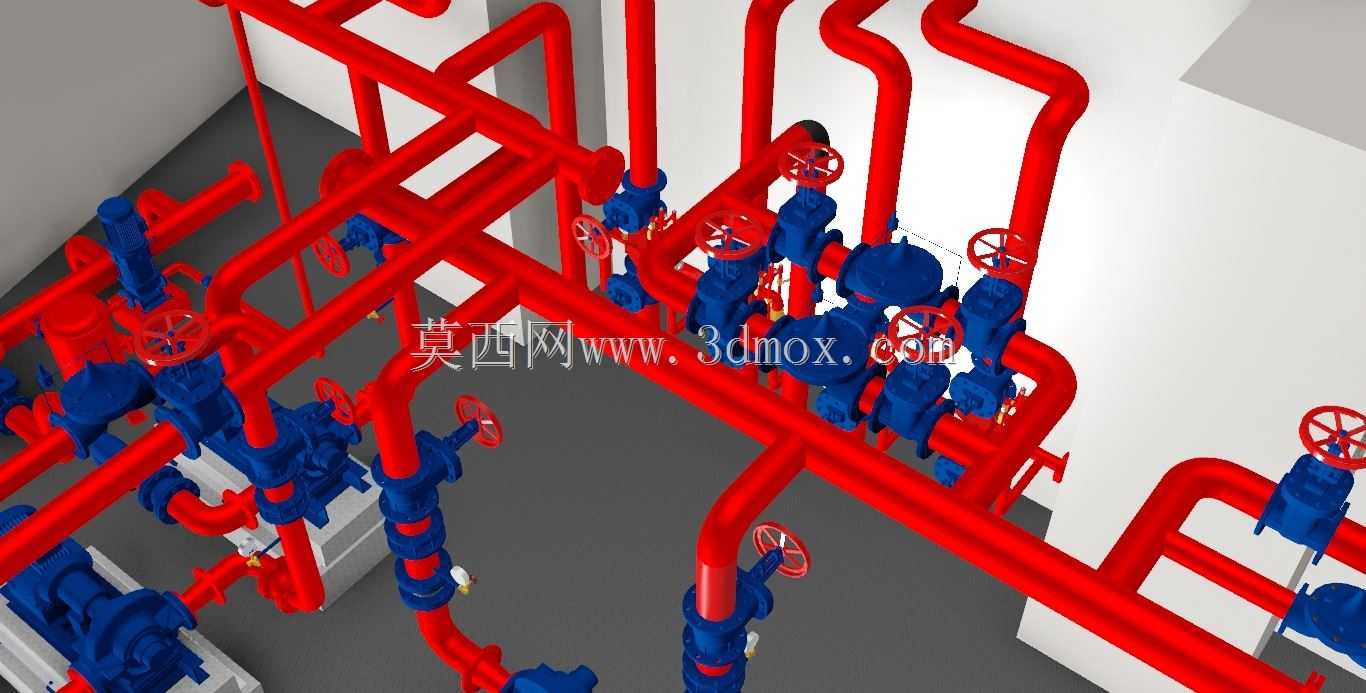

　　进水端设置多组控制阀门与检修隔断阀，泵组出口依次配置止回阀、闸阀、压力检测接口，顶部横向干管将多台泵组的出水汇流后输送至室外消防环网，每台泵的进出口都设置了软连接与支撑管架，避免泵组运行时的振动传导至管路引发焊缝开裂或接口渗漏。管路转弯处全部采用标准曲率的弯头，减少水流阻力，阀门手轮全部朝向巡检通道一侧，操作高度控制在人体工程学适配的1.2米至1.5米区间，无需登高或俯身即可完成开关操作。模型中还预留了气压罐的安装位，用于维持系统日常静压，避免泵组频繁启动，所有管路的支吊架位置都做了明确标识，间距符合消防给排水施工规范要求，干管与支管的连接采用顺水三通，减少水流冲击产生的水锤效应。在空间尺寸把控上，泵房内主通道宽度预留了1.

　　2米以上的通行空间，泵组之间的检修间距不小于0.8米，管路最低点设置了泄水阀接口，最高点设置了自动排气阀，完全贴合实际施工中的安装要求，能够直接用于施工交底、管线碰撞检查以及运维人员的岗前场景培训，帮助设计人员提前排查管路与建筑结构、其他机电管线的交叉冲突问题，减少现场施工的返工量。
