工业泵房管路及泵组集成结构展示

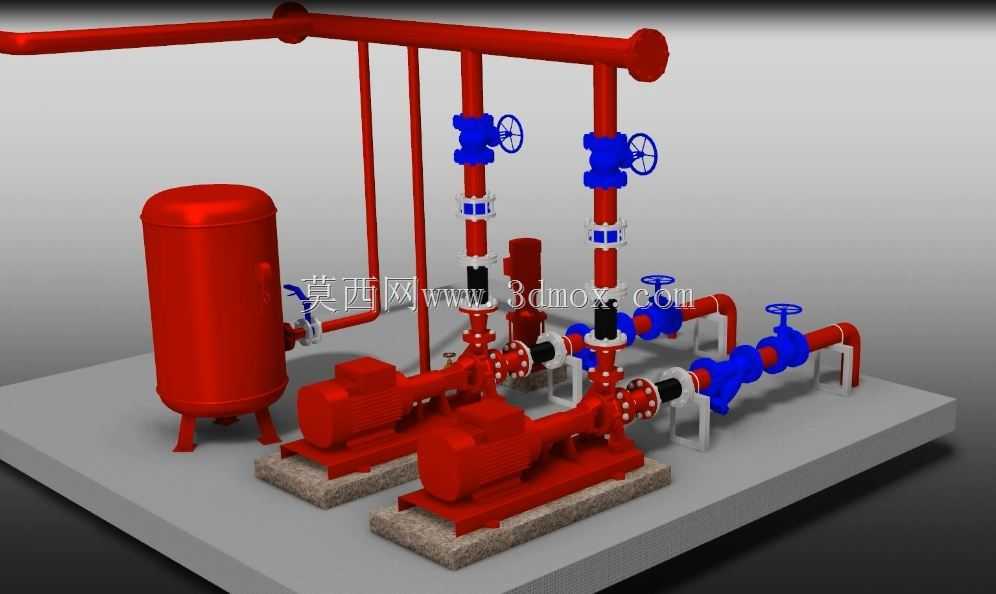

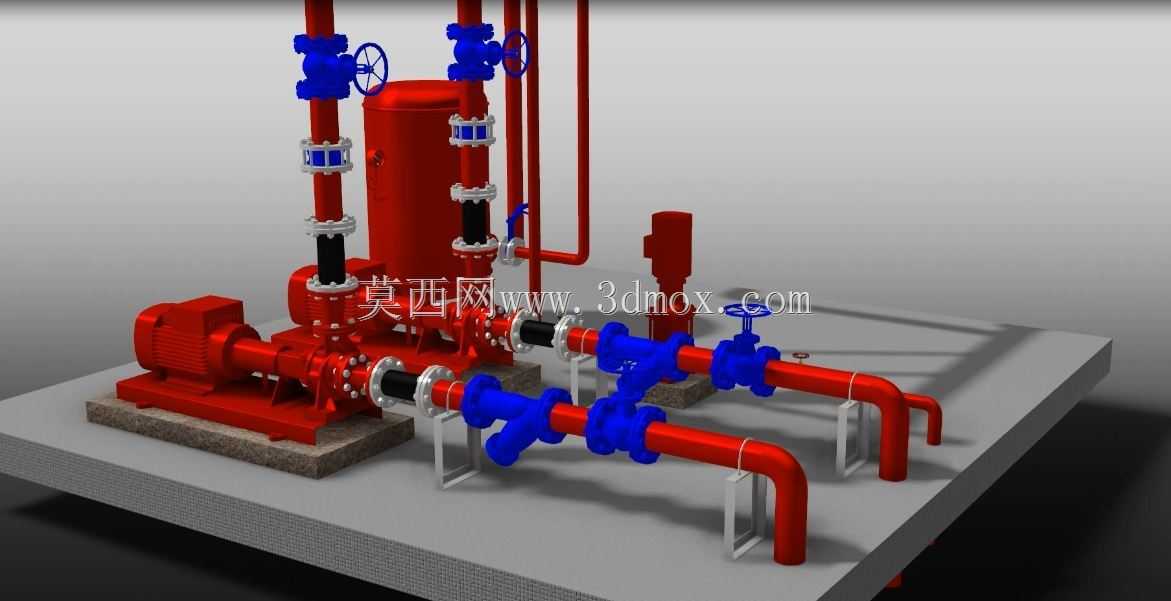

　　这套三维结构完整还原了民用建筑、工业厂区配套泵房的核心集成布局，日常可作为二次供水、循环水输送、消防供水系统的核心动力单元载体，承担将储水加压后输送至各用水点位的核心功能，是给排水系统、工业循环水系统中不可或缺的动力枢纽。从结构设计逻辑来看，整体采用混凝土基座承托的布局，泵体与驱动电机同轴直连安装，基座预留的减震垫安装位可有效降低设备运行时的振动传递，避免振动沿建筑结构传导产生噪音干扰。管路系统采用红、蓝分色标识，红色管路对应高压出水侧，蓝色管路对应低压进水侧，这种分色设计既符合工业管道的标识规范，也能帮助运维人员快速区分管路功能，减少后期检修的误操作概率。管路上集成的闸阀、止回阀、Y型过滤器等部件均按照实际安装间距排布，

　　阀门手轮的操作预留空间完全满足现场操作的人体工程学要求，不会出现安装后无法开关阀门的干涉问题。进出水管路的弯头采用标准长半径弯头，可有效降低管路内的流体阻力，减少泵组运行时的水头损失，提升整体输送效率。安装边界方面，整套泵组的基座尺寸匹配常规泵房的设备间距要求，管路伸出端的法兰接口位置与标高可直接对接现场预埋管路，无需额外调整管路走向，底部的U型管卡固定位完全符合管道安装支吊架的间距规范，可直接用于指导现场预制支吊架的加工。设计过程中充分考虑了日常运维的需求，泵体两侧预留的检修空间可满足叶轮更换、轴承维护的操作要求，顶部排气阀的安装位置处于管路最高点，可快速排出管内积气，避免泵组运行时出现气蚀损伤。

　　管路上的压力表安装接口预留位置处于水流稳定的直管段，可保证压力检测数据的准确性，不会因为弯头、阀门处的紊流影响检测精度。整套结构的排布逻辑完全贴合实际工程的安装规范，没有出现理想化建模常见的干涉、操作空间不足、接口不匹配等问题，可直接用于泵房方案展示、施工交底、预制加工参考，帮助设计人员快速校验管路排布合理性，提前规避现场安装可能出现的碰撞问题，减少现场返工的概率。
