桌面级小型三轴数控雕刻加工设备结构

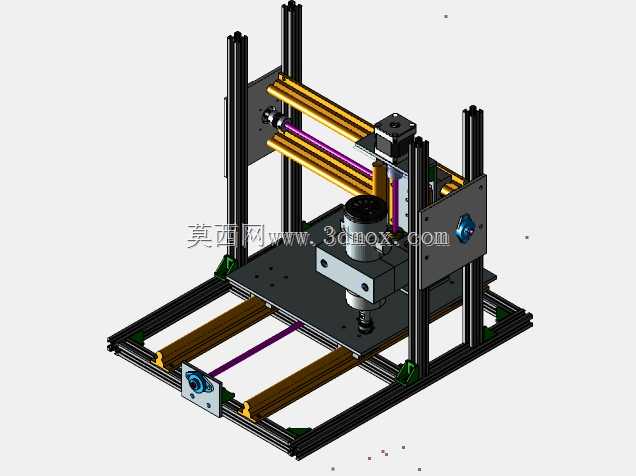

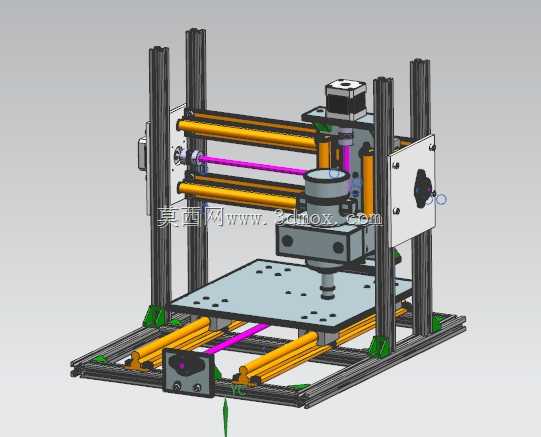

　　这款小型三轴加工结构，核心定位是桌面级轻载加工场景，适配个人工坊、创客空间、教学实验室的小尺寸工件加工需求，可完成软金属、塑料、木材、亚克力等材质的平面铣削、轮廓雕刻、钻孔攻丝等基础机加工工序，填补了工业级机床占地大、成本高，手持加工工具精度不足的场景空白。从结构布局来看，设备采用常见的动龙门式三轴架构，Z轴主轴组件搭载在X向移动横梁上，横梁两端通过滑块与两侧立式光轴导轨配合实现Y向进给，底部加工平台固定在铝型材搭建的机架底座上，这种布局的优势在于运动部件重量集中在龙门侧，固定工作台可承载更大重量的待加工工件，同时整体机架的重心更低，桌面放置时的稳定性更好，不会因为高速进给出现整机晃动的问题。机架主体采用标准工业铝型材搭配角件连接，

　　搭配立式光轴作为直线运动导向部件，传动部分采用梯形丝杠配合步进电机的组合，这种选型思路完全偏向低成本自制场景，所有零部件均为市面上容易采购的标准件，不需要定制特殊加工件，组装调试的门槛极低，适合个人爱好者按照结构复刻搭建。主轴部分采用高速风冷电主轴，夹持直径适配常见的ER系列夹头，可装夹3-6mm直径的铣刀、雕刻刀，主轴转速区间覆盖轻载加工的常用范围，针对软质材料雕刻时可拉高转速获得更光滑的加工表面，加工软铝等金属时降低转速配合进给即可获得稳定切削状态。设备的安装边界完全适配常规桌面的摆放尺寸，底座长宽控制在普通书桌可容纳的范围内，整机高度不会遮挡桌面上方的常规置物空间，接线部分全部集中在机架后侧，不会干扰正面的工件装夹操作。X、

　　Y、Z三个轴的行程经过匹配设计，可覆盖绝大多数小型零件的加工尺寸需求，不会出现行程浪费或者行程不足的问题，每个轴的两端都设置了硬限位结构，防止调试过程中出现滑块脱轨的问题。从设计细节来看，所有运动部件的走线都采用拖链收纳，避免进给过程中线缆被拉扯磨损，主轴的安装座预留了散热间隙，长时间运行时不会出现热量堆积影响主轴寿命的问题，底部平台预留了标准T型槽或者螺丝孔位，可搭配通用夹具固定待加工工件，不需要定制专用的装夹治具。这种结构的设计逻辑完全围绕易搭建、易维护、低成本的核心诉求，没有冗余的功能结构，所有部件的选型都服务于基础的三轴铣削雕刻功能，对于入门学习数控设备结构、开展小型零件加工的使用者来说，这套结构的参考价值很高，既可以直接按照结构组装出可用的加工设备，也可以在这个基础上拓展加装吸尘罩、对刀仪、冷却系统等附加组件，适配更多样的加工需求。
