CS6150车床进给箱精密结构三维设计

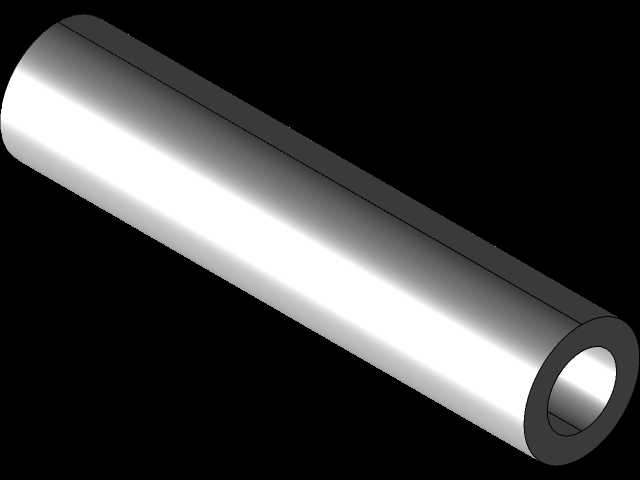

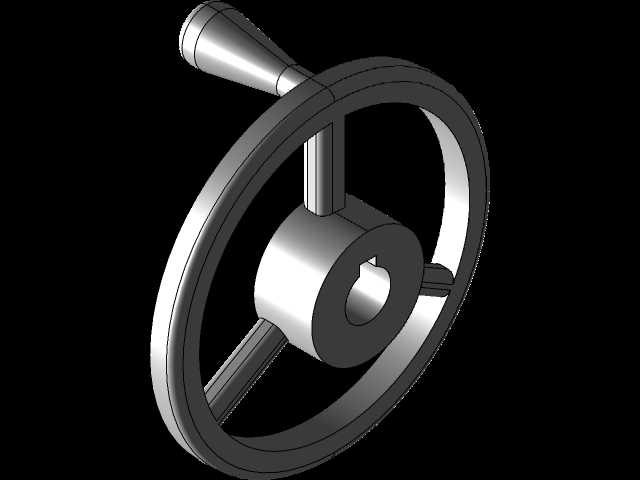

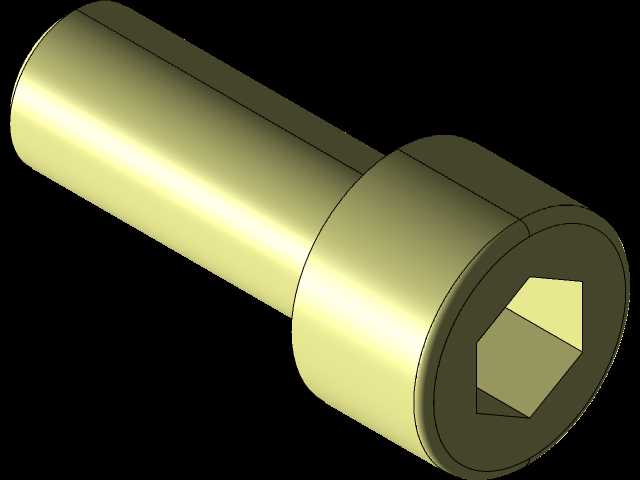

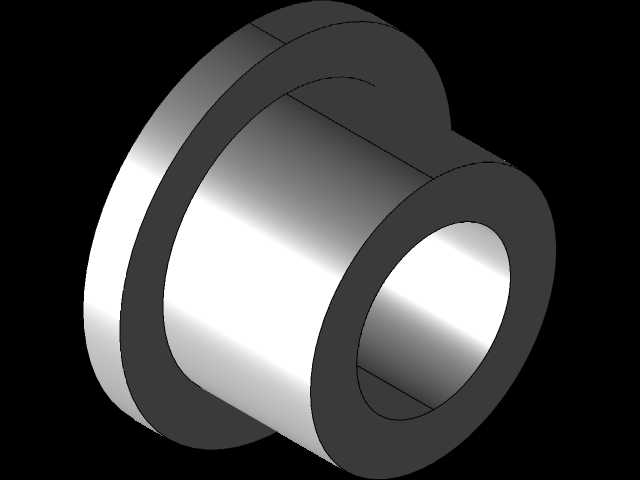

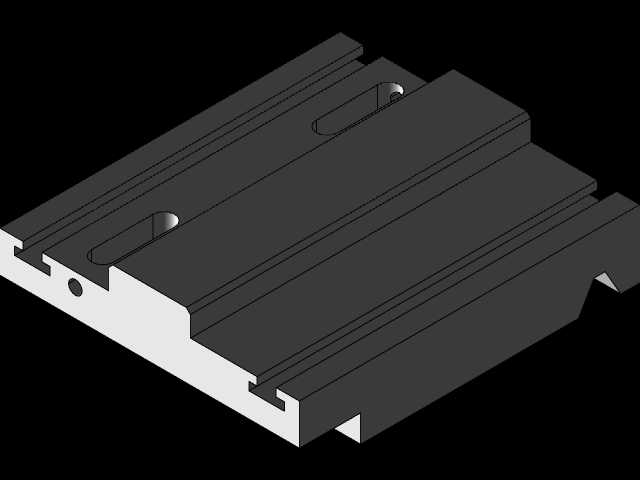

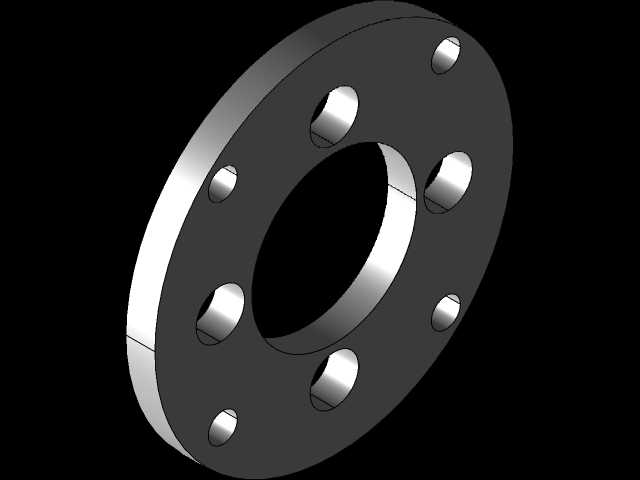

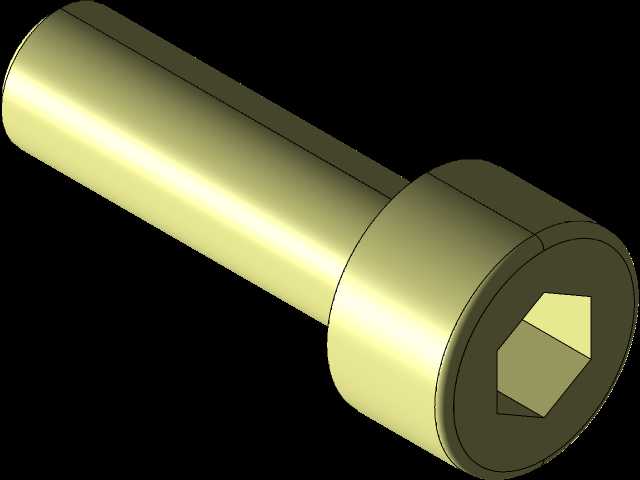

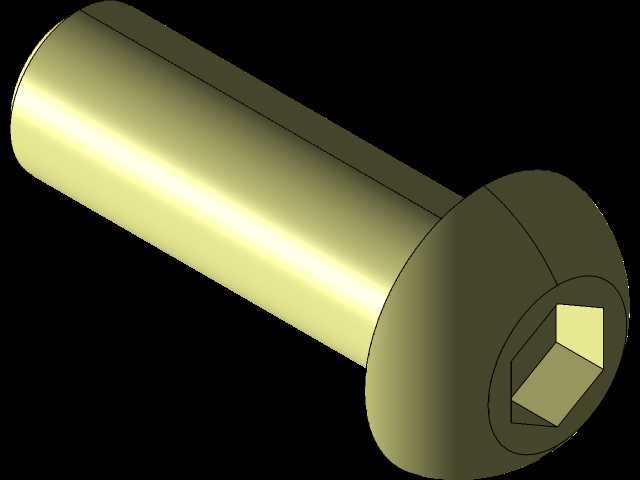

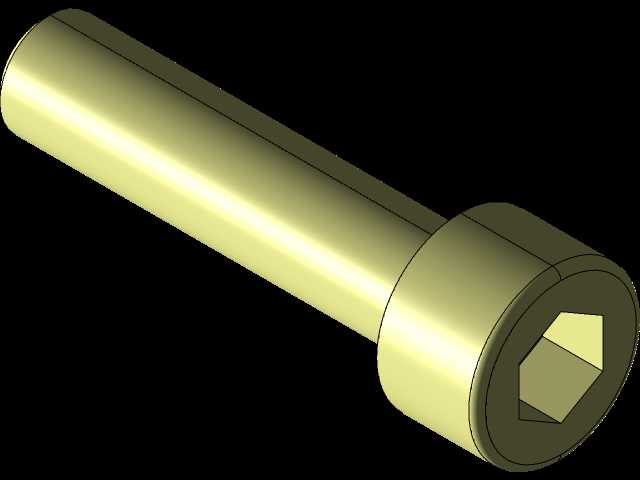

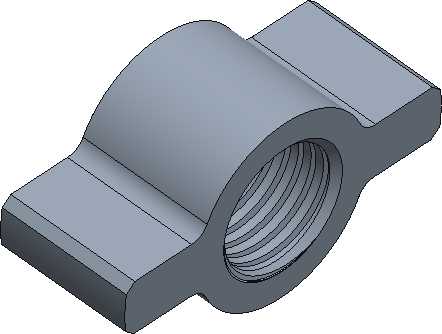

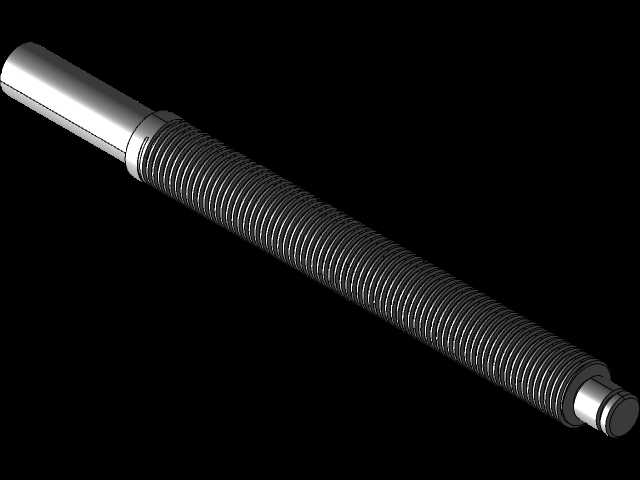

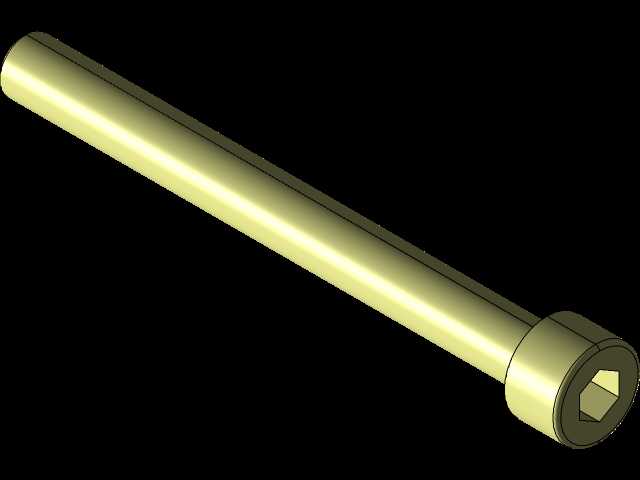

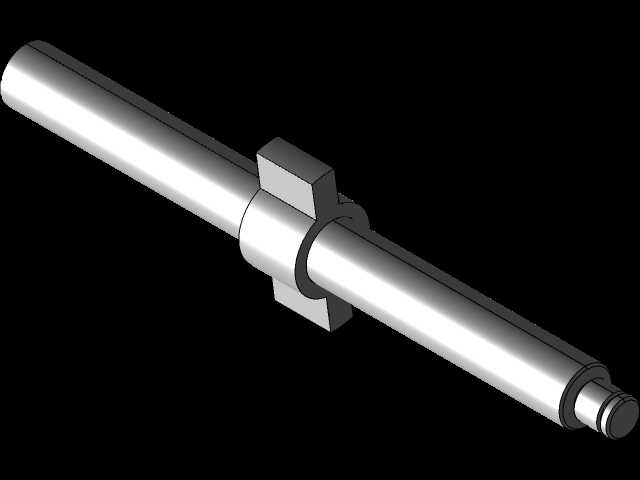

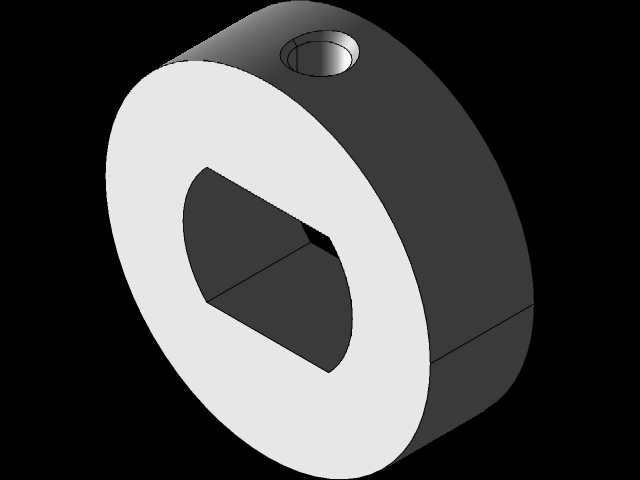

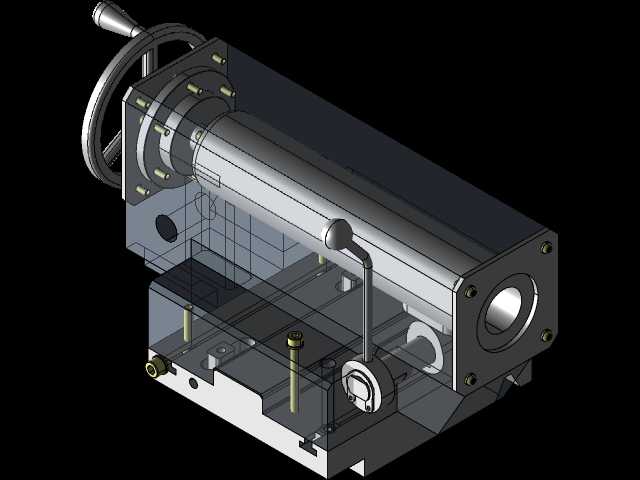

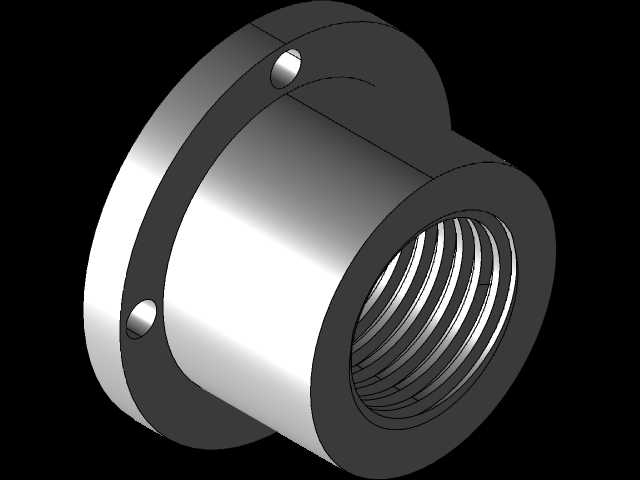

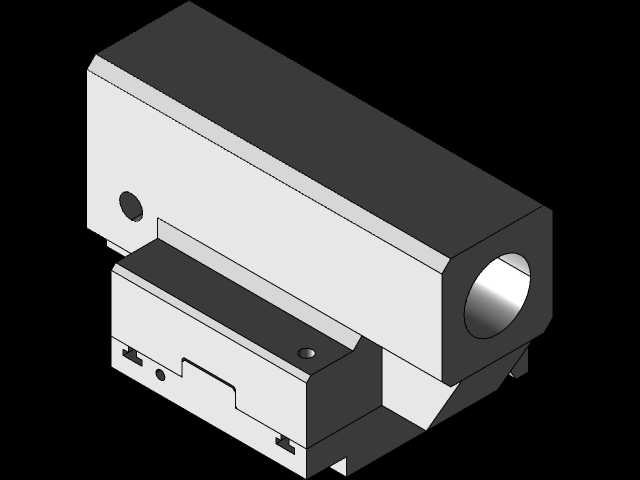

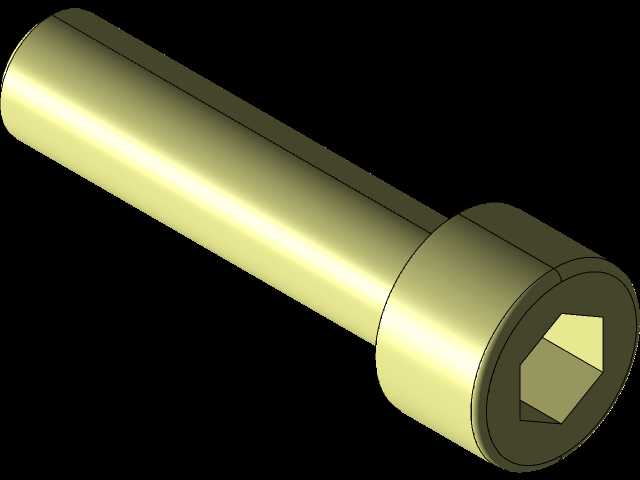

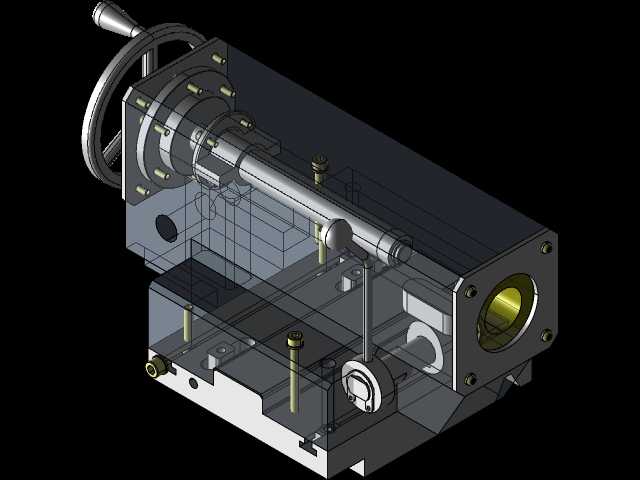

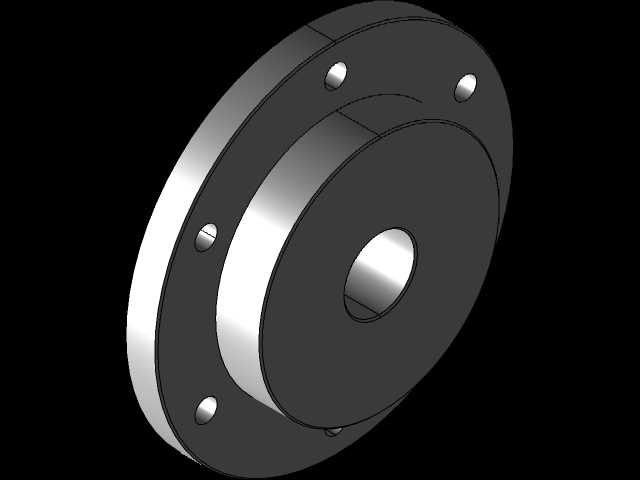

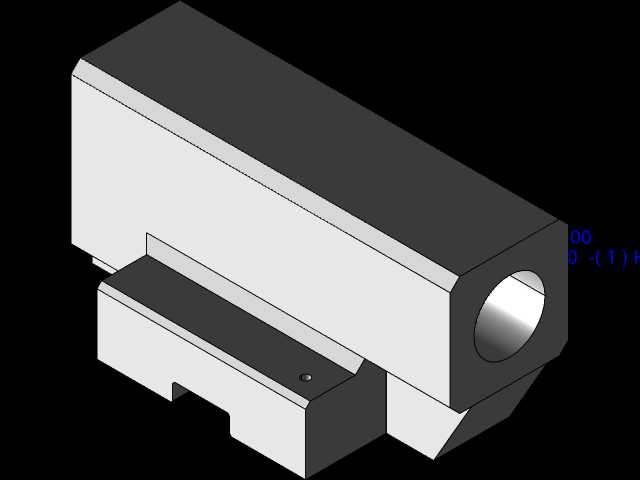

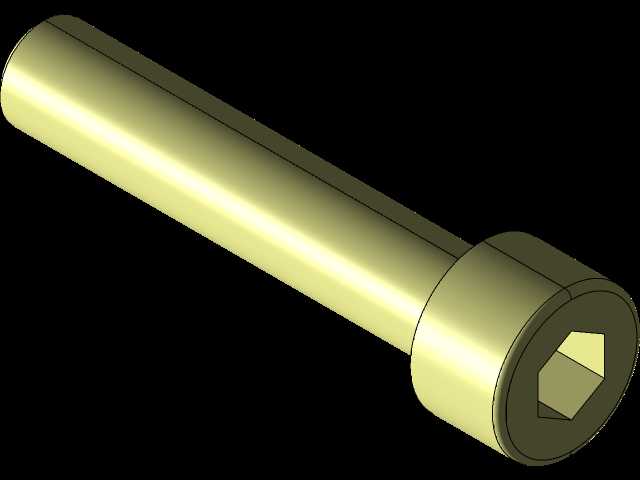

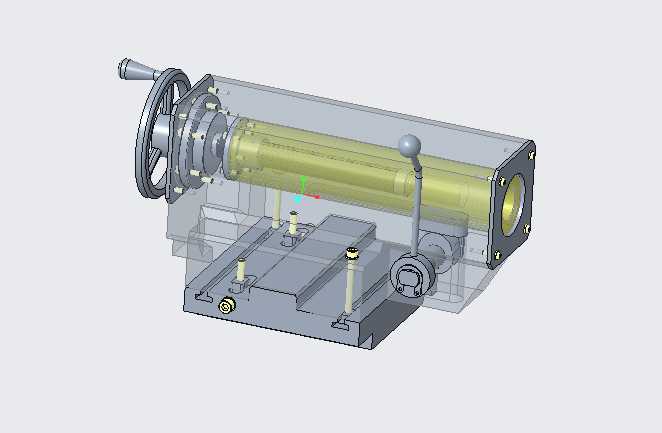

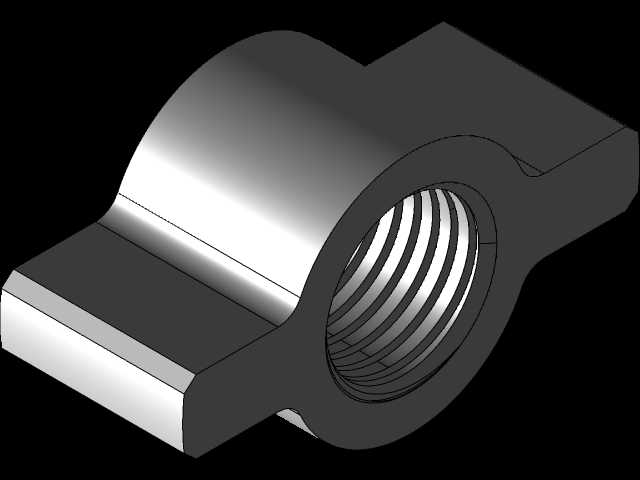

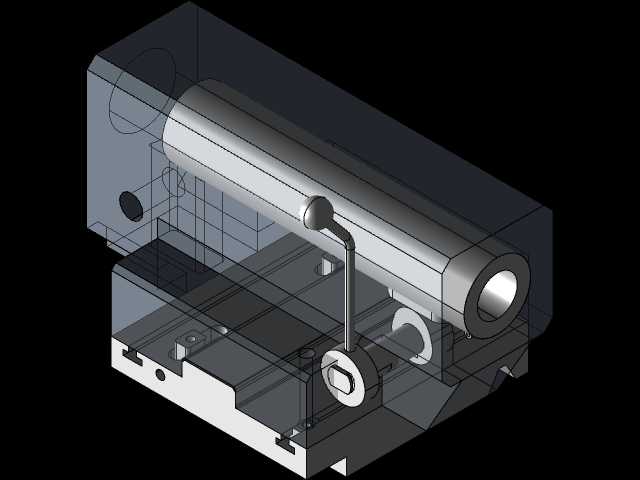

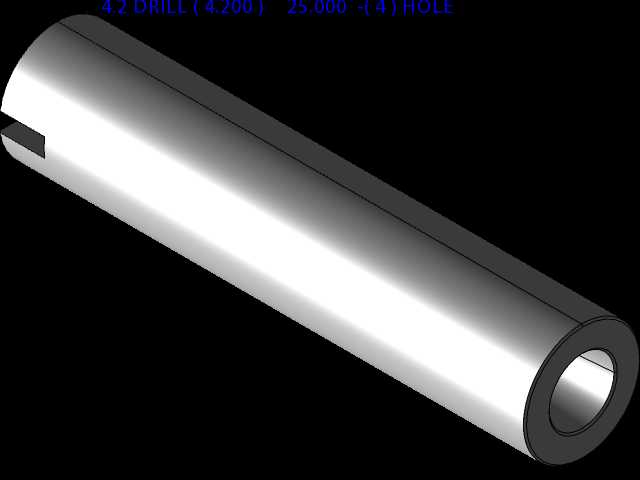

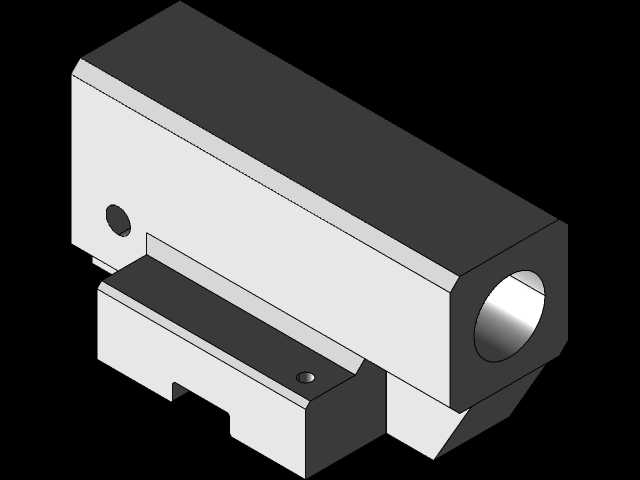

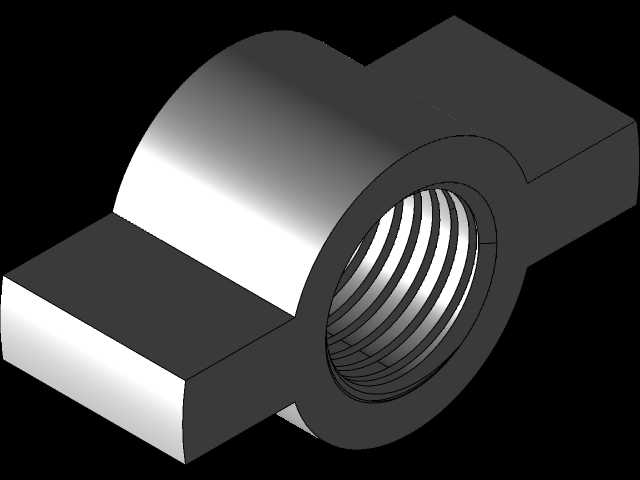

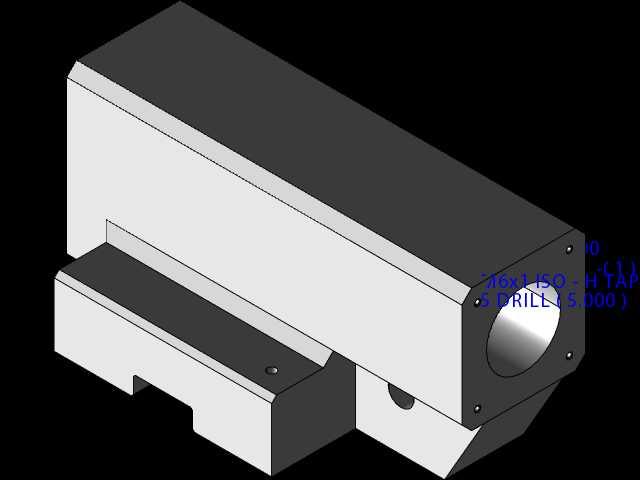

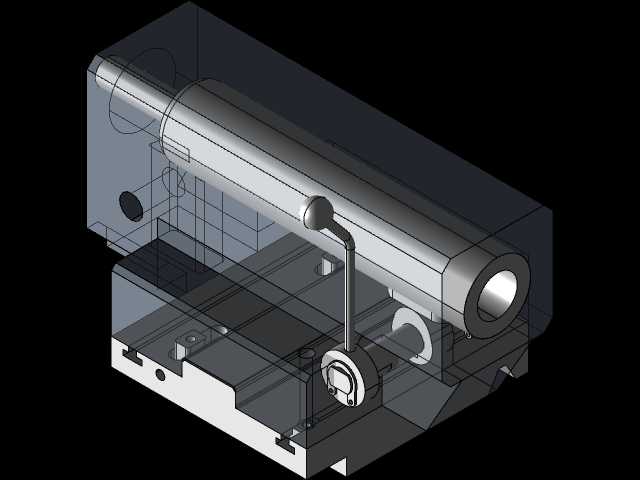

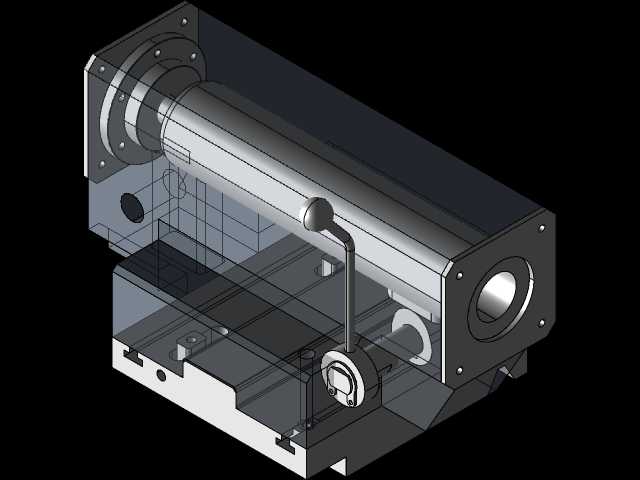

　　该结构为CS6150普通车床核心进给传动箱体，是卧式车床实现进给运动传递、螺距切换、走刀量调节的关键承载部件，在金属切削加工场景中，承担主轴旋转运动向刀架纵向、横向进给运动的转换与扭矩传递功能，直接决定车床螺纹加工精度、外圆端面切削的走刀稳定性。从结构设计逻辑来看，箱体采用分体式拼接铸钢基体结构，主体腔室预留多级滑移齿轮安装轴孔，前端大直径通孔为进给输出轴安装位，同轴度公差控制在IT7级，保证齿轮啮合时的传动平稳性，避免高速走刀时出现爬行、振纹问题。下部突出的安装基座设置三个定位销孔与两个沉头安装槽，可直接与床身溜板箱对接安装，安装贴合面平面度公差不大于0.02mm，确保传动链的装配同轴度，减少动力传递过程中的功率损耗。

　　箱体侧面预留的圆形油位观察孔，可实时监控腔体内润滑油液位，保证滑移齿轮、换挡机构在持续运转时的润滑可靠性，避免干磨导致的齿面磨损、换挡卡滞问题。下部开槽结构为换挡拨叉的滑移行程预留空间，拨叉行程范围严格匹配齿轮换挡的啮合长度，既保证齿轮全齿宽啮合承载，又避免滑移超程导致的齿轮撞齿、打齿故障。在实际加工应用中，该箱体的外形尺寸完全适配CS6150车床床身的安装边界，总宽度不超出床身导轨外侧安装面，总高度与主轴箱输出轴中心高保持一致，无需额外改装即可直接替换原有同型号进给箱体，适配普通碳钢、合金钢、有色金属等多种材质工件的车削加工需求，可满足公制螺纹、英制螺纹、模数螺纹、径节螺纹等多种螺纹加工的传动切换要求，走刀量调节范围覆盖0.

　　08mm/r到1.59mm/r的常用加工区间，兼顾粗车大走刀的高效切削与精车小走刀的表面质量要求。设计过程中针对箱体壁厚做了等强度优化，承载轴孔位置壁厚加厚3mm，非承载区域做减重槽处理，在保证整体刚性满足最大切削扭矩承载要求的前提下，降低箱体整体重量，减少装配时的吊装难度。箱体边角处均做R3-R5的铸造圆角，避免应力集中导致的箱体开裂问题，所有安装孔位均预留加工余量，可根据实际装配公差做二次修配，保证装配精度。
