固定翼低空作业无人机结构设计方案

　　在低空测绘、电力线路巡检、农林作业监测这类需要长航时覆盖的作业场景里，固定翼构型的无人机相比多旋翼机型，在巡航效率、作业半径上的优势十分明显，这套结构设计正是针对这类中等载荷、中等航程的作业需求搭建的。从实际作业的边界条件倒推，设计阶段首先锚定了几个核心参数：整机翼展1900mm，这个尺寸刚好兼顾了单人携行的便利性与低速飞行的升力效率，不需要拆解机翼就能塞进常规的作业车辆后备箱，外场转场时不需要额外的组装调试步骤，能大幅压缩外场准备时间。起飞重量控制在14kg，这个量级属于民用轻型无人机的范畴，既能够搭载可见光相机、多光谱传感器这类常用作业载荷，也不会对起降场地有过高要求，平整的硬质路面、短距离草地都能完成滑跑起飞，不需要复杂的弹射架辅助。

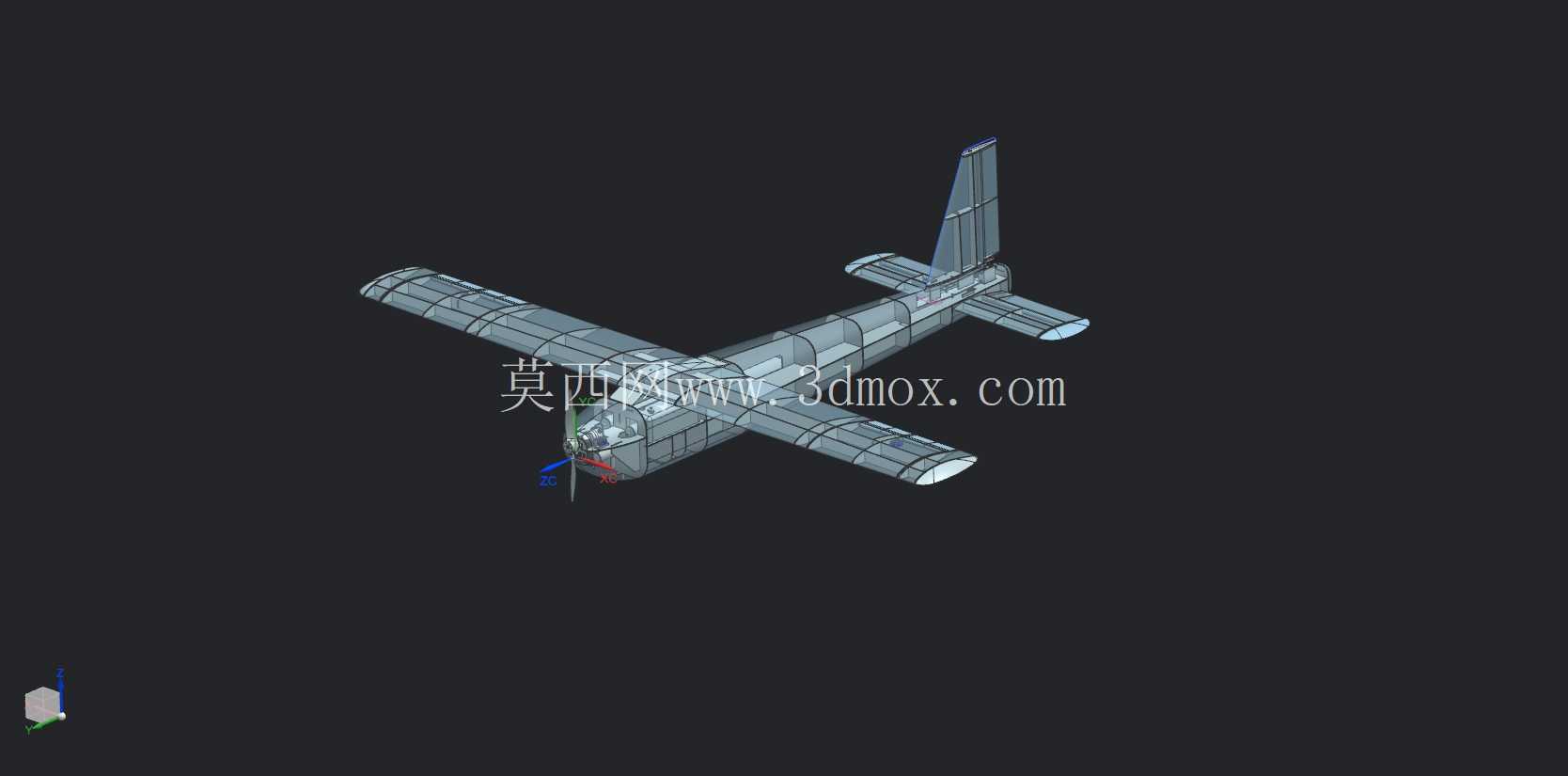

　　气动布局上采用了常规的上单翼加后三点起落架构型，上单翼设计能够让机身下部留出充足的载荷安装空间，传感器镜头不会被机翼结构遮挡，作业时的视场覆盖范围更完整；同时上单翼的重心低于机翼升力中心，飞行过程中的自稳性更好，遇到低空紊流时不需要飞控系统做大幅度的舵面修正，能降低飞控的调校难度，也能减少舵机的频繁动作，提升整机的续航表现。尾翼采用常规的垂直尾翼加水平尾翼布局，垂尾高度经过反复调整，既保证了航向稳定性，在侧风条件下起降时不会出现偏航失控的问题，也不会因为垂尾面积过大增加不必要的飞行阻力。机身采用半硬壳式结构设计，主承力框沿机身纵向等距布置，蒙皮采用轻量化的复合板材，在保证结构刚度的前提下尽可能压缩结构重量，让更多的重量配额留给电池与任务载荷。

　　动力系统布置在机头位置，采用拉力式螺旋桨驱动，这种布局的好处是螺旋桨的气流不会直接冲刷机身尾部的舵面，舵效的线性度更好，飞控参数调校时更容易获得稳定的控制响应；同时机头位置的动力安装座做了加强设计，能够抵消螺旋桨转动带来的振动，避免振动传递到机身中部的载荷舱，影响测绘相机的成像清晰度。巡航速度设定在40m/s，这个速度区间既能够保证作业效率，单架次能够覆盖更大的作业面积，也不会因为速度过快导致航测图像出现拖影，或者巡检时无法清晰捕捉线路上的细节缺陷。2000m的实用巡航高度，能够覆盖绝大多数低空空域的作业需求，无论是山地电力线路巡检，还是大面积的农林长势监测，这个高度区间都能避开大部分地面障碍物，同时保证传感器的成像精度满足作业要求。

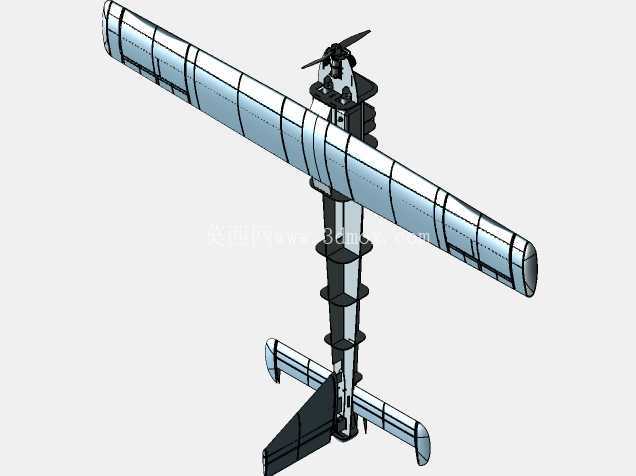

　　结构细节上，机翼采用了单梁式结构，主梁贯穿左右机翼，在机身中部对接，这种设计的机翼拆装十分方便，外场作业时如果出现机翼局部损伤，能够快速更换备用机翼，不需要对整机结构进行拆解。起落架采用弹性支撑结构，能够吸收滑跑起降时的冲击载荷，避免硬着陆时的冲击力传递到机身内部的航电设备与载荷上，降低外场作业的故障概率。机身内部的舱段做了明确划分，前部为动力舱，布置电机、电调与前起落架转向机构；中部为航电与载荷舱，飞控、电池、任务传感器都集中在这个区域，重心位置刚好落在机翼的气动焦点附近，飞行时的配平阻力最小；尾部为舵机舱，布置升降舵与方向舵的舵机，传动杆沿机身尾撑内部布置，不会外露在气流中增加阻力。

　　从实际使用的角度看，这套结构的维护门槛很低，所有的结构连接件都采用标准件，外场作业时不需要特殊工具就能完成常规的检修与部件更换；整机的结构冗余度经过校核，在遇到6m/s以内的侧风、轻度气流颠簸时，结构强度都有充足的余量，不会出现结构变形或者失效的问题。针对作业场景的特殊需求，机身下部预留了通用的载荷安装接口，能够快速更换不同的任务设备，不需要对机身结构做二次改装，既可以搭载航测相机执行地形测绘任务，也可以更换多光谱设备做农林监测，或者搭载高清变焦相机执行电力巡检、河道巡查任务，适配性十分灵活。
