高精度行星式伺服变速箱结构设计

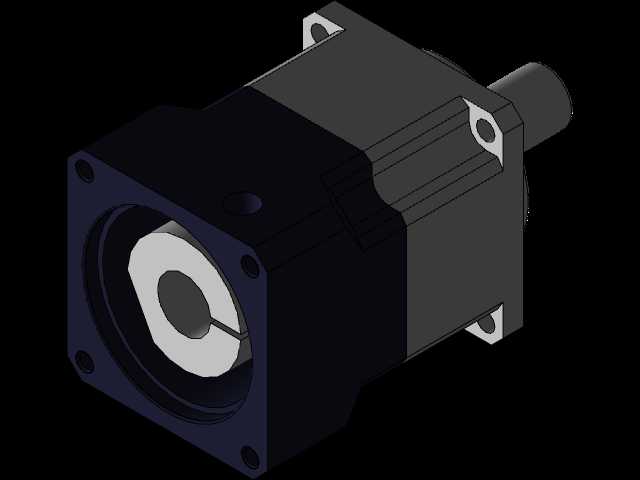

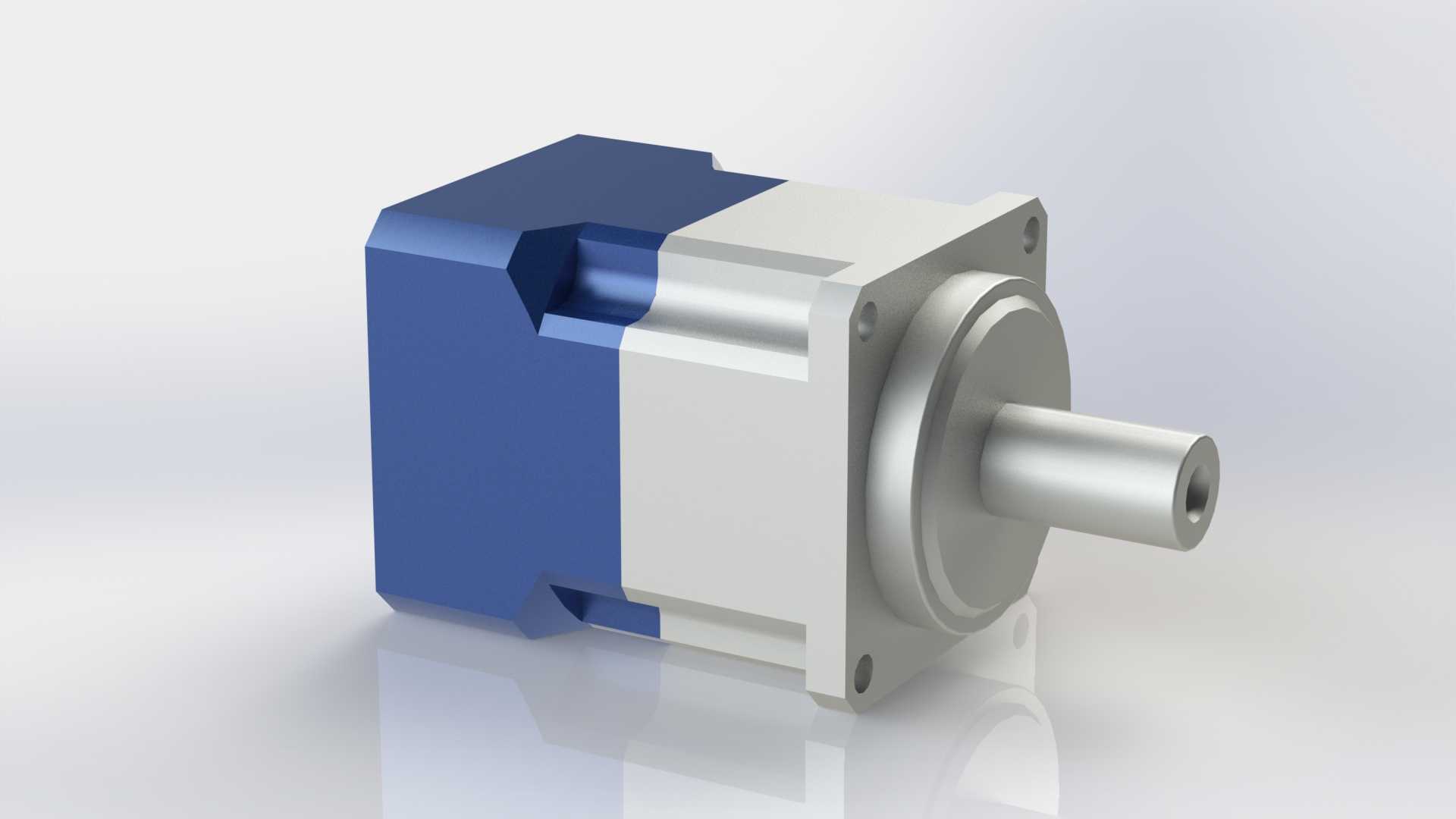

　　这款行星结构变速箱主要面向高精度伺服传动场景设计，常见于自动化生产线的伺服进给轴、工业机器人关节传动、数控机床刀库驱动、精密检测设备位移平台等对传动背隙、传动刚性有严苛要求的工位。区别于普通齿轮减速箱，该结构采用内齿圈与行星轮组的同轴传动布局，输入轴与输出轴保持同轴线设计，能在有限的安装空间内实现大减速比的扭矩传递，同时大幅降低传动过程中的径向偏载问题。从结构设计逻辑来看，箱体采用分段式拼接结构，输入端的蓝色端盖为电机对接法兰段，直接适配标准伺服电机的安装止口与螺栓孔位，安装时无需额外定制转接板，能直接完成电机与减速箱的同轴定位，避免装配过程中出现的不同心导致的输入轴轴承磨损、运转异响问题。中间段为内齿圈与行星轮架的容纳腔体，

　　采用一体化铸铝壳体加工，既保证了腔体的结构刚性，又能控制整体自重，降低设备运动端的负载惯量。输出端采用法兰式凸台输出结构，输出轴为实心带中心孔设计，既可以通过轴键连接外接负载，也能通过中心孔完成与负载轴的锥面定位，适配不同的安装连接需求。安装边界方面，输入端法兰的止口尺寸、螺栓孔分布圆直径严格匹配通用400W、750W伺服电机的安装标准，输出端法兰的安装孔位与止口尺寸适配主流精密负载的安装规范，整体箱体的径向尺寸控制在紧凑范围内，不会在设备布局时占用过多横向安装空间，轴向长度根据减速比的不同保持统一的安装基准，方便设计人员在设备方案阶段直接套用安装尺寸完成整体布局。实际使用过程中，该结构的行星轮采用均布设计，

　　能将输入扭矩均匀分散到多个行星轮上传递，相比平行轴减速箱，同等体积下能传递更大的输出扭矩，同时多齿啮合的特性也能降低传动过程中的振动与噪音，背隙可以控制在弧分级，满足高精度定位场合的传动需求。设计时针对轴承安装位做了台阶定位处理，输入轴与输出轴的轴承分别采用深沟球轴承与角接触轴承组合，既能承受径向传动负载，也能承受一定的轴向载荷，适配带轴向力的传动工况，比如垂直安装的丝杠驱动工位，无需额外增加轴向支撑结构。壳体表面做了平整化处理，没有多余的凸起结构，方便在设备紧凑空间内完成安装固定，也便于后期维护时的表面清洁与螺栓拆装。
