多工位悬臂式真空瓶固定支撑结构

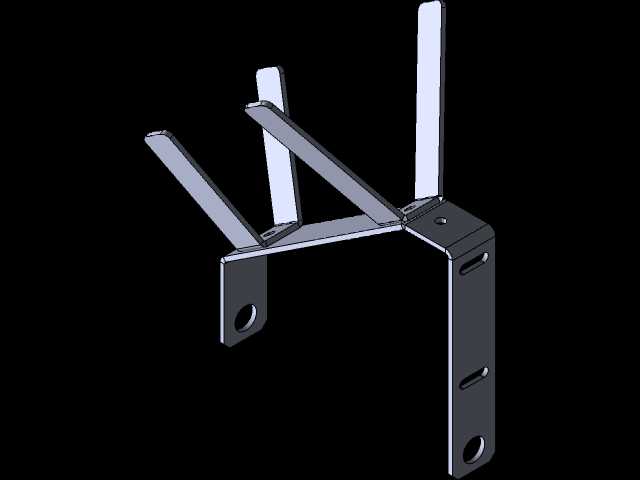

　　该支撑结构主要面向小型真空元器件的安装固定场景，常见于实验室真空管路排布、小型工业真空系统外设挂载、便携真空检测设备的瓶体固定工位，解决真空瓶在设备运行过程中因振动、外力触碰产生的移位、管路接口受力松脱问题。从结构设计来看，主体采用L型折弯基座作为承载核心，基座立面与底面均预留长圆形安装孔，可适配不同孔距的安装面，安装时可根据实际装配空间沿长孔方向调整固定位置，降低安装面的加工精度要求，基座边角做圆弧过渡处理，避免装配过程中划伤操作人员或磕碰相邻管路。基座上延伸出三组平行悬臂支撑臂，臂体采用等厚度钣金折弯成型，每组臂体的弯折角度经过力学校核，当真空瓶卡入臂体间隙后，臂体自身的弹性形变可提供均匀的抱紧力，

　　无需额外紧固件即可完成瓶体的快速装拆，同时臂体边缘做卷边处理，增大与瓶体接触面积的同时避免应力集中刮伤瓶体外壁。设计过程中优先考虑安装边界的适配性，整体结构的外伸悬臂长度控制在常规小型真空瓶的重心支撑范围内，避免瓶体挂载后产生过大的倾覆力矩，基座的厚度选型兼顾结构刚性与轻量化需求，在保证支撑强度的前提下减少材料占用，整体结构无复杂曲面特征，可直接通过钣金下料、折弯、冲孔工序完成加工，无需开模，适合小批量定制化生产场景。在实际使用中，该支撑结构可直接固定在设备型材框架、实验台架立面、移动检测小车的侧壁上，三组悬臂可同时支撑单只大规格真空瓶，也可分别固定三只小规格真空瓶，适配不同直径的圆柱型真空储气瓶、真空缓冲瓶的固定需求，

　　悬臂的间距预留了足够的管路操作空间，方便操作人员连接或拆卸真空管路，不会因支架结构遮挡操作空间影响装配效率。结构表面做喷塑防锈处理，可适配实验室潮湿环境、工业生产车间多粉尘场景的使用需求，长期使用不会出现锈蚀掉屑污染真空管路的问题，基座底部的预留孔位还可扩展安装接液托盘，承接真空瓶外壁冷凝产生的积液，避免积液滴落到下方设备元器件上。
