双轮立式翻板圆盘支撑机架结构

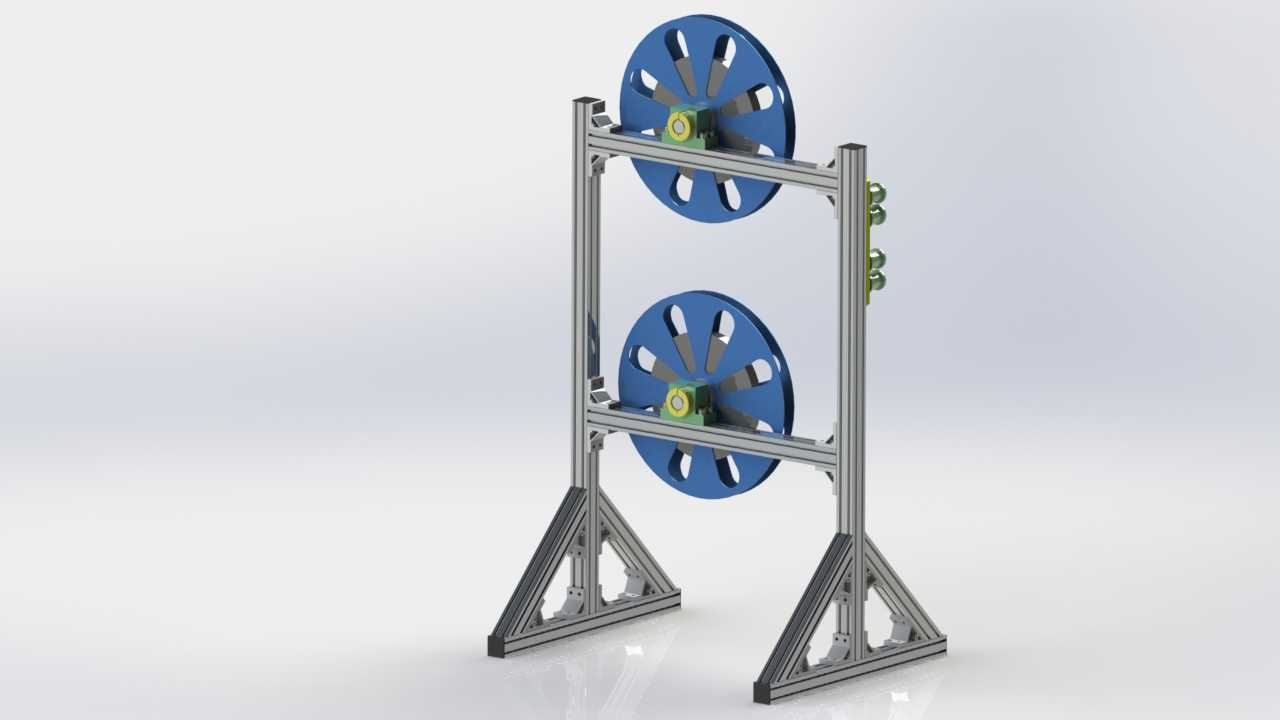

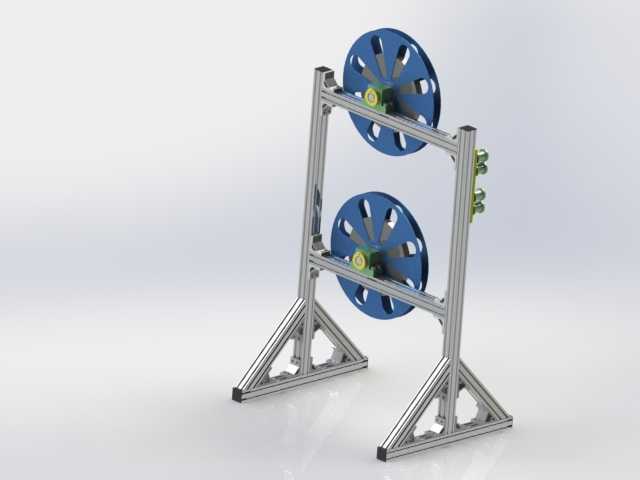

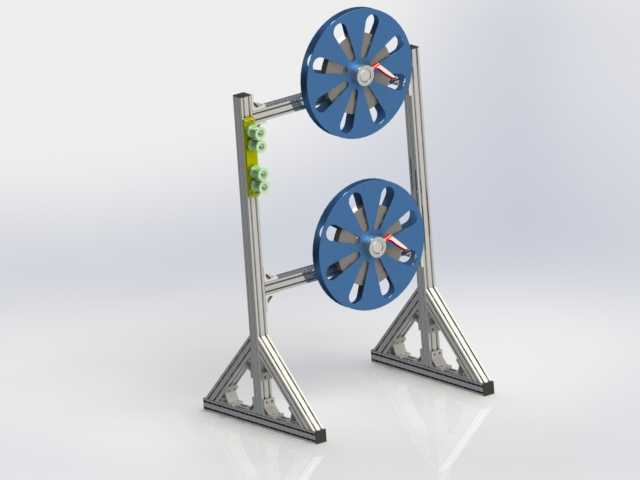

　　该结构主要面向通讯线材加工、柔性带状物料周转工序的上料工位使用，日常生产中可承载两卷盘装带状物料，为翻板、送料工序提供稳定的料卷支撑，适配需要双料卷轮换备料、减少换料停机时长的连续生产场景。整体采用立式双轮排布设计，上下两个圆盘安装位沿竖直方向对齐布置，相比并排卧式料架可大幅缩减设备占用的横向安装空间，适合在车间排布紧凑的通讯线材装配流水线旁侧安装使用。机架主体采用标准工业铝型材搭建，底部搭配三角形加强支撑脚，支撑脚与地面接触端预留安装固定孔位，可通过膨胀螺栓直接固定在车间水泥地面或者设备台面上，有效抵消料卷转动放料时产生的径向晃动，避免高速送料过程中机架出现共振偏移。两个圆盘安装位均配置独立的转动支撑组件，

　　组件中心设置定位轴与锁紧结构，可适配标准内孔尺寸的料卷安装，料卷装入后通过端盖锁紧即可完成固定，放料过程中圆盘可随料带牵引顺畅转动，阻尼结构可根据料卷重量调整转动阻力，避免料卷因惯性出现过度转动导致料带松散缠绕。设计阶段优先考虑了安装维护的便捷性，铝型材之间采用标准角码与螺栓连接，无需焊接加工，现场组装时可根据实际安装空间微调上下两个料盘的安装间距，适配不同幅宽、不同卷径的料卷使用。机架侧部预留了导向组件安装位，可根据实际走线需求加装导轮、张力检测杆等配件，直接对接后续的翻板、裁切或者端子压接工位。从安装边界来看，整体机架的横向宽度控制在单人工位操作范围内，操作人员站在机架正面即可完成料卷更换、张力调整等操作，

　　无需额外预留侧向操作空间；竖直方向的高度设置符合人体站立操作的舒适区间，上层料卷更换时无需借助登高工具，下层料卷的安装位置也无需过度弯腰操作。圆盘的轮辐采用镂空设计，在保证结构强度的前提下减轻了自身重量，降低转动时的惯量，同时镂空位置可作为手动转动圆盘的施力点，方便穿料时手动调整料带位置。整个结构没有复杂的定制加工件，绝大多数零部件都可采用标准工业配件组装，加工成本低，后期维护更换配件也无需单独开模定制，适合中小批量的通讯加工设备配套使用，也可根据实际生产需求扩展为三层或者更多层的料卷安装结构，适配多料道同时送料的生产场景。
