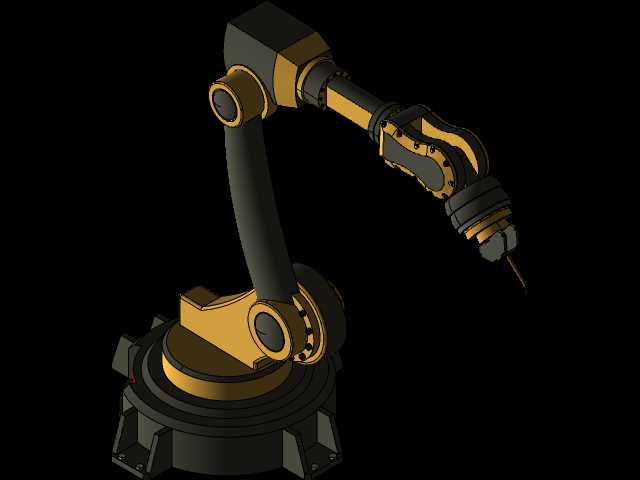

六轴铰接式工业焊接机械臂结构设计

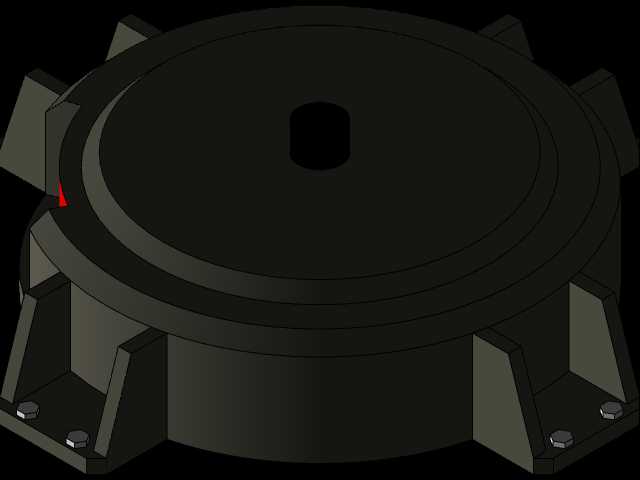

　　这款六轴铰接式机械臂的结构设计，核心面向中负载焊接作业场景，在汽车零部件焊装、五金构件拼接、小型金属件弧焊工位中，可替代人工完成重复度高、作业环境存在弧光烟尘危害的工序，作业覆盖半径适配常见的工位布局，从底座安装面到末端执行器的最大伸展距离，可满足1.2米见方范围内的点位移动需求，底座采用法兰式安装结构，安装孔位按照通用工业机器人的布局标准设计，可直接固定在焊接工装平台或者地面预埋钢板上，无需额外定制转接支架。

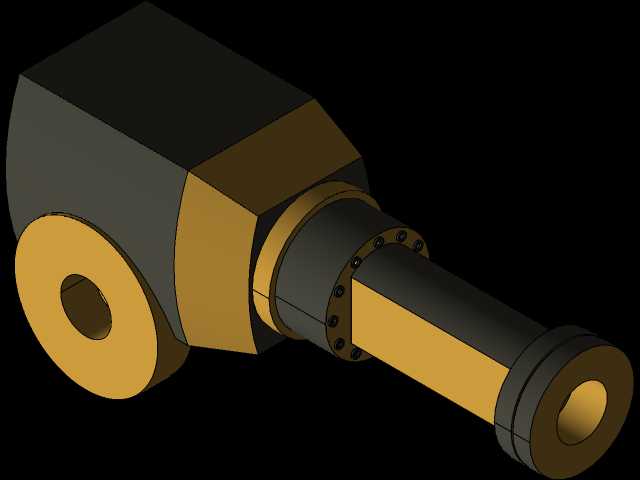

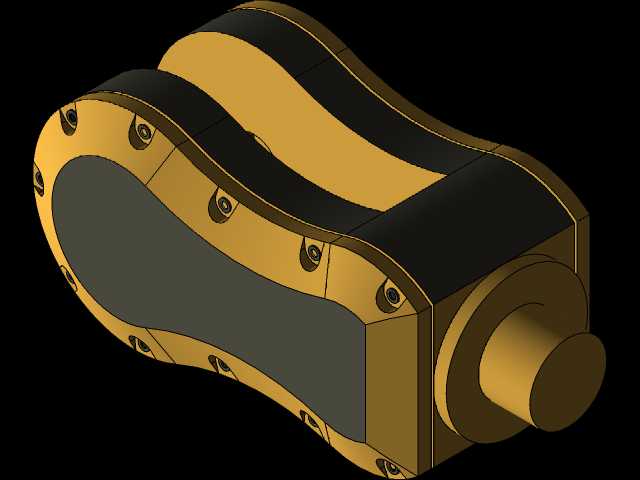

　　从结构设计逻辑来看，各关节的传动布局做了管线内置处理，大臂、小臂的内部预留了气管、信号线缆的走线路径，避免作业过程中管线与周边工装、工件发生剐蹭磨损，关节处的密封结构采用阶梯式迷宫密封加密封圈的组合设计，可阻挡焊接飞溅、车间粉尘进入关节轴承与传动副内部，延长日常维护周期。腕部三个关节采用紧凑式同轴布局，末端法兰的安装接口符合通用焊枪的装夹标准，可直接适配主流的气保焊、氩弧焊枪夹具，无需额外设计转接法兰。

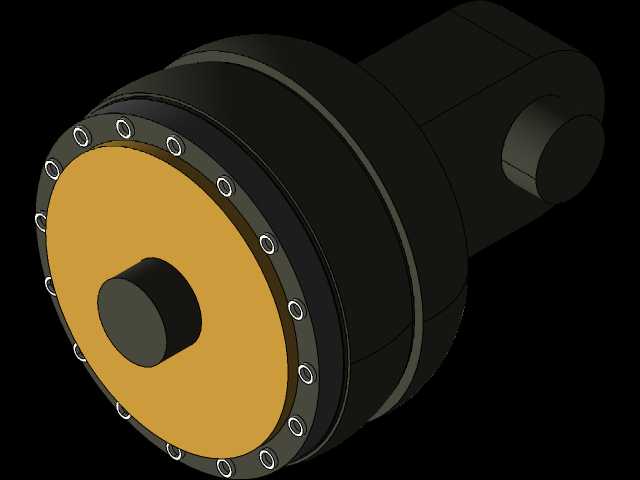

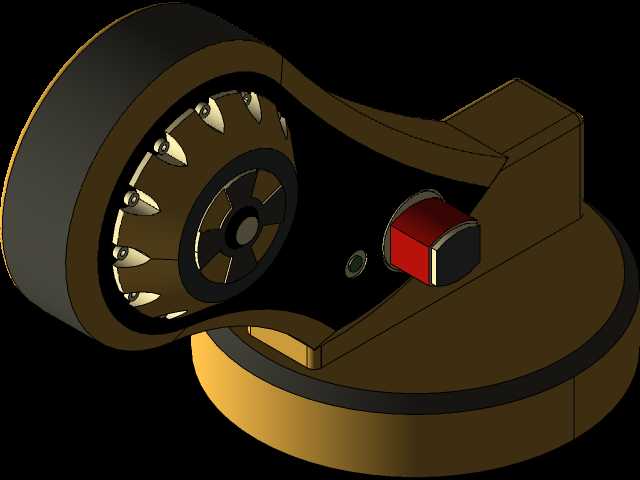

　　在运动特性设计上，底座回转关节采用交叉滚子轴承作为支撑，可承受焊接作业过程中产生的倾覆力矩，大臂俯仰关节的传动副做了配重平衡优化，降低伺服电机的持续输出负载，小臂与腕部的关节传动采用谐波减速结构，保证末端运动的重复定位精度，满足焊接作业对轨迹精度的要求。各关节的运动行程做了硬限位与软限位的双重设计，硬限位采用机械挡块结构，防止软件限位失效时关节超程造成设备损坏，软限位可根据实际工位的作业范围自定义设置，避免机械臂运行过程中与周边防护栏、工装夹具发生碰撞。

　　从实际应用的适配性来看，这款机械臂的结构预留了视觉传感器、焊缝跟踪装置的安装位置，可根据产线升级需求加装对应的检测组件，无需对原有臂体结构做打孔、焊接等二次修改。臂体的外壳采用钣金折弯加表面喷塑处理，颜色采用工业黄与深灰的搭配，既符合车间设备的安全色识别要求，也能减少焊接飞溅附着后的清理难度，日常维护时仅需擦拭表面即可保持外观整洁。各关节的润滑注油口都设置在便于操作的位置，日常保养时无需拆解臂体外壳即可完成润滑脂加注，降低运维的时间成本。
