六轴机器人关节RV减速机结构设计

　　这款六轴机器人关节传动部件的设计，核心围绕工业机器人末端关节的高刚性传动需求展开，在3C电子装配、汽车零部件焊接、小件物料分拣这类对重复定位精度要求严苛的工位中，关节传动件的回差控制、负载抗扭能力直接决定整台设备的运行稳定性。设计初期优先考量了关节安装空间的边界限制，将传动单元的轴向尺寸做了紧凑化处理，输出端法兰采用圆周均布的内六角安装孔位，孔位公差按照H7级精度设计，能够直接适配主流六轴机器人小臂段的安装接口，无需额外做转接法兰加工，减少装配环节的累计误差。输入端采用轴孔配合的连接形式，配合面设计有定位止口，能够保证伺服电机输出轴与传动单元输入轴的同轴度控制在0.02mm以内，避免高速运转时出现偏载磨损的问题。从功能特性来看，

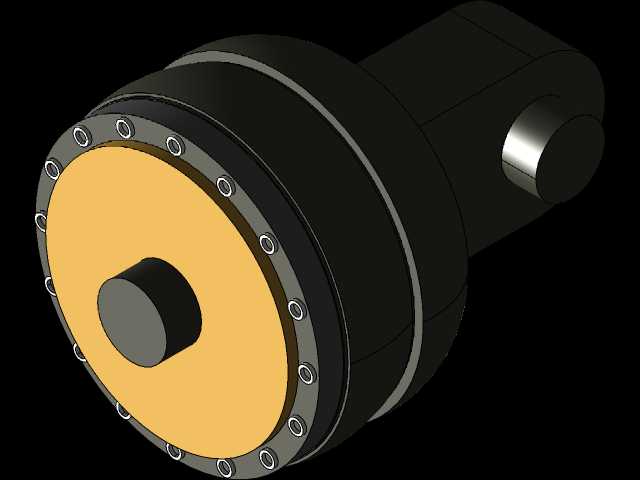

　　该传动单元采用摆线针轮传动结构，相比传统行星齿轮传动，具备更高的减速比与更强的抗冲击负载能力，在机器人关节频繁启停、正反转切换的工况下，能够将传动回差控制在1弧分以内，保证末端执行器的动作精度。外壳部分采用一体化铸造成型后做发黑处理，既能够保证壳体的结构刚性，减少重载下的形变，也能提升车间环境下的防锈抗腐蚀能力，输出端的黄色端盖为密封端盖，内置双唇形密封圈，能够阻挡车间内的切削液、金属粉尘进入传动腔体内部，延长内部传动件的使用寿命。设计过程中针对安装边界做了多轮干涉校验，当关节做±180度回转动作时，传动单元的外轮廓不会与机器人小臂的钣金护罩、内置走线槽产生运动干涉，侧面预留的安装平面可以直接固定关节的限位传感器与走线固定座，

　　无需在壳体上二次加工螺纹孔，减少装配工序。传动腔体内部的润滑脂存储腔做了迷宫式密封设计，能够避免长期运转后润滑脂渗漏，适配工业机器人长期免维护的使用需求，在额定负载工况下，该关节传动单元的设计使用寿命能够满足2万小时以上的连续运转要求，匹配常规工业生产线的设备更新周期。
