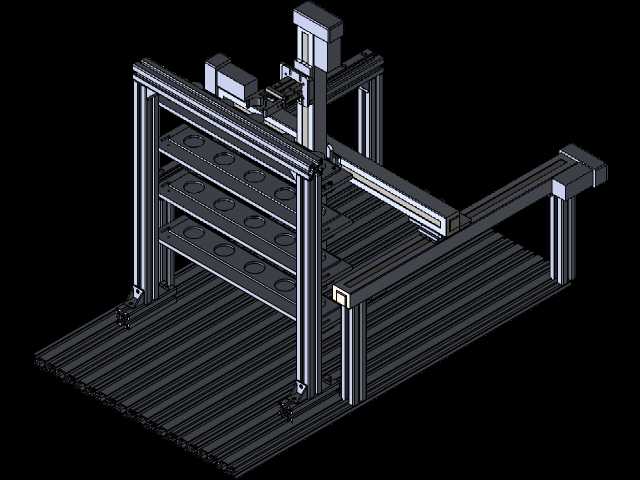

龙门式CNC物料自动分拣输送设备结构

　　该结构针对机加工车间工件周转、CNC工序间物料转运场景设计，可适配多台加工中心组成的柔性生产单元，完成毛坯件上料、成品件下料、工序间工件转序的自动搬运作业，替代人工完成重复度高、负重较大的物料取放工作，降低一线操作人员的劳动强度，同时减少人工搬运过程中工件磕碰、定位偏差的问题。整体采用龙门桁架式布局，X轴沿料架与机床排布方向长距离铺设，采用重载直线导轨搭配齿轮齿条传动结构，可覆盖多工位料架与多台加工设备的作业范围，Y轴垂直于X轴布置完成横向跨距移动，Z轴搭载气动或电动夹取末端，完成垂直方向的升降取放动作，三轴配合可实现三维空间内任意点位的物料精准移载。料架部分采用多层储位设计，每层设置标准化工件定位孔位，

　　可适配同规格机加工工件的批量存放，储位间距根据常见机加工零件的外形尺寸预留足够取放间隙，避免夹爪取件时与相邻工件、料架层板发生干涉。设计过程中优先考虑结构刚性与运动稳定性，龙门立柱采用加厚矩形钢管焊接后时效处理，降低长期运行后的结构变形量，导轨安装面预留加工余量，装配时通过打表校准保证直线度与平行度公差，确保大行程移动时的运行平顺性，减少高速启停过程中的结构抖动。安装边界方面，X轴有效行程可根据车间实际设备排布长度调整，单段标准型材可拼接延长，Y轴跨距根据料架宽度与机床开门作业范围设定，Z轴升降行程匹配料架最高层与最低层的高度差，同时预留足够的安全余量，避免末端夹爪下行时触碰料架或机床工作台。设备底部设置可调式地脚螺栓，

　　可适配车间地面的水平度偏差，安装时无需大规模改造地面基础，可快速部署在现有生产车间内，适配老旧产线的自动化升级改造需求。末端执行器采用快换接口设计，可根据工件外形更换夹爪、真空吸盘等不同取料部件，适配盘类、轴类、箱体类等不同形态机加工零件的抓取需求，夹取力度可通过气压调节，避免夹伤已加工的工件表面。
