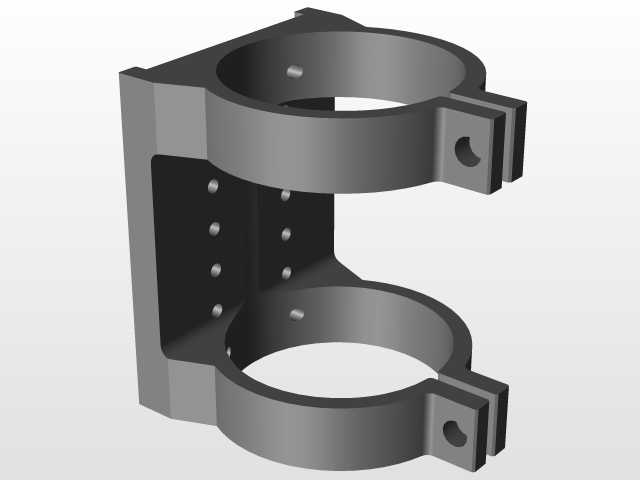

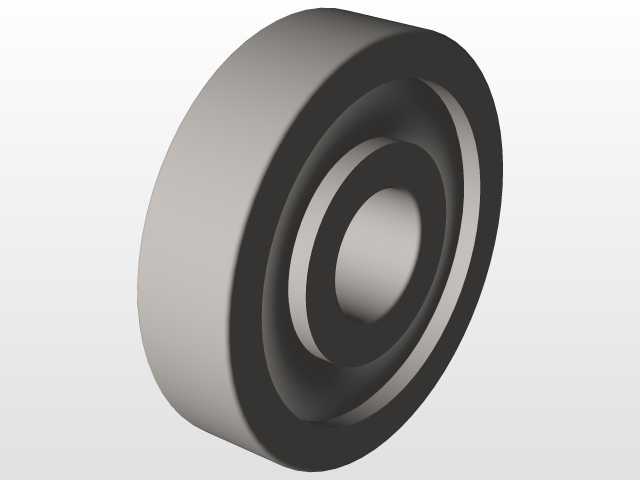

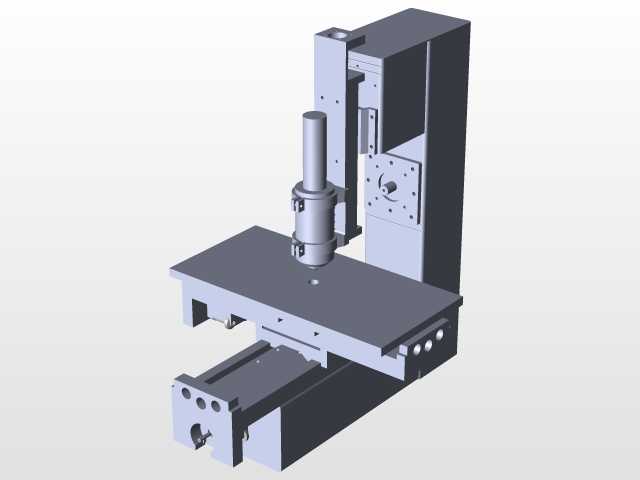

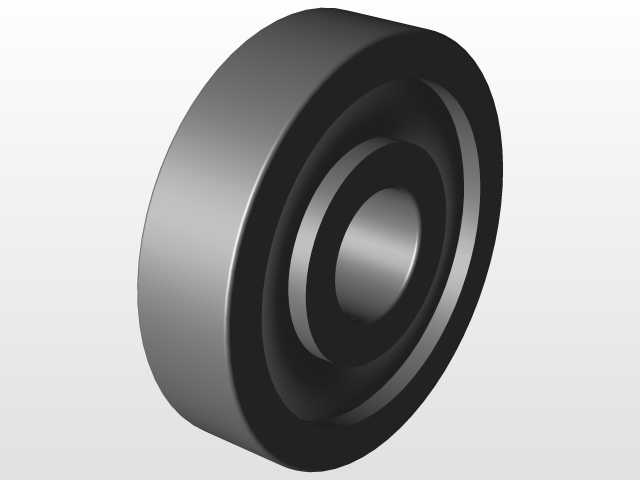

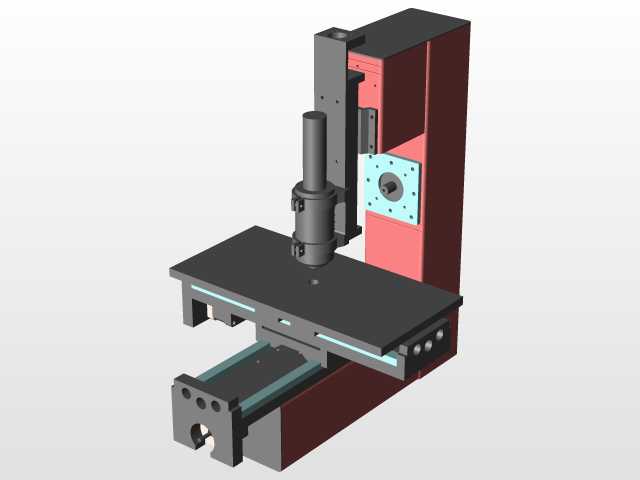

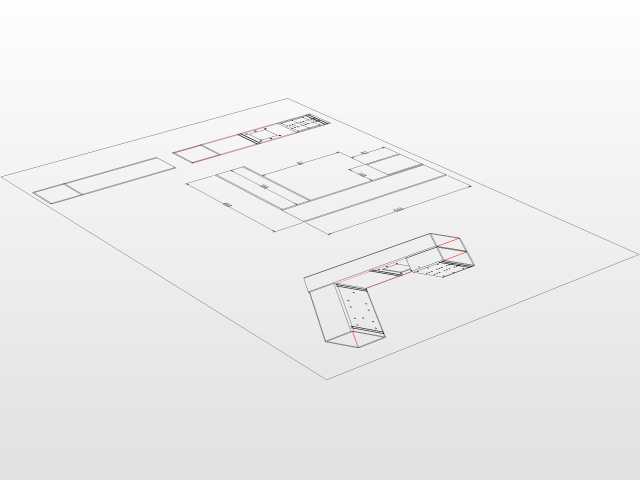

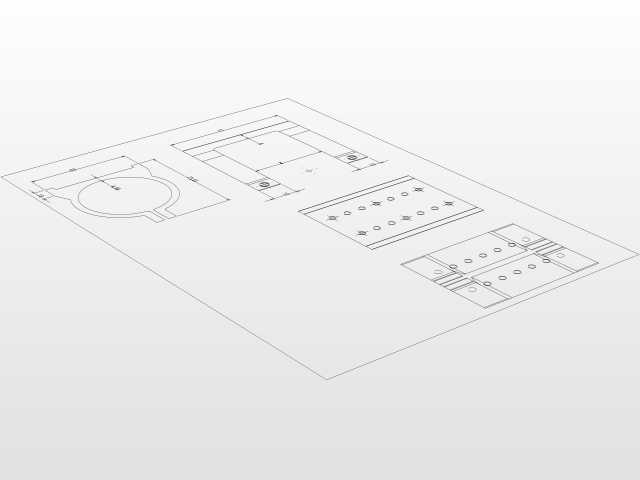

小型CNC数控机床步进传动组件结构

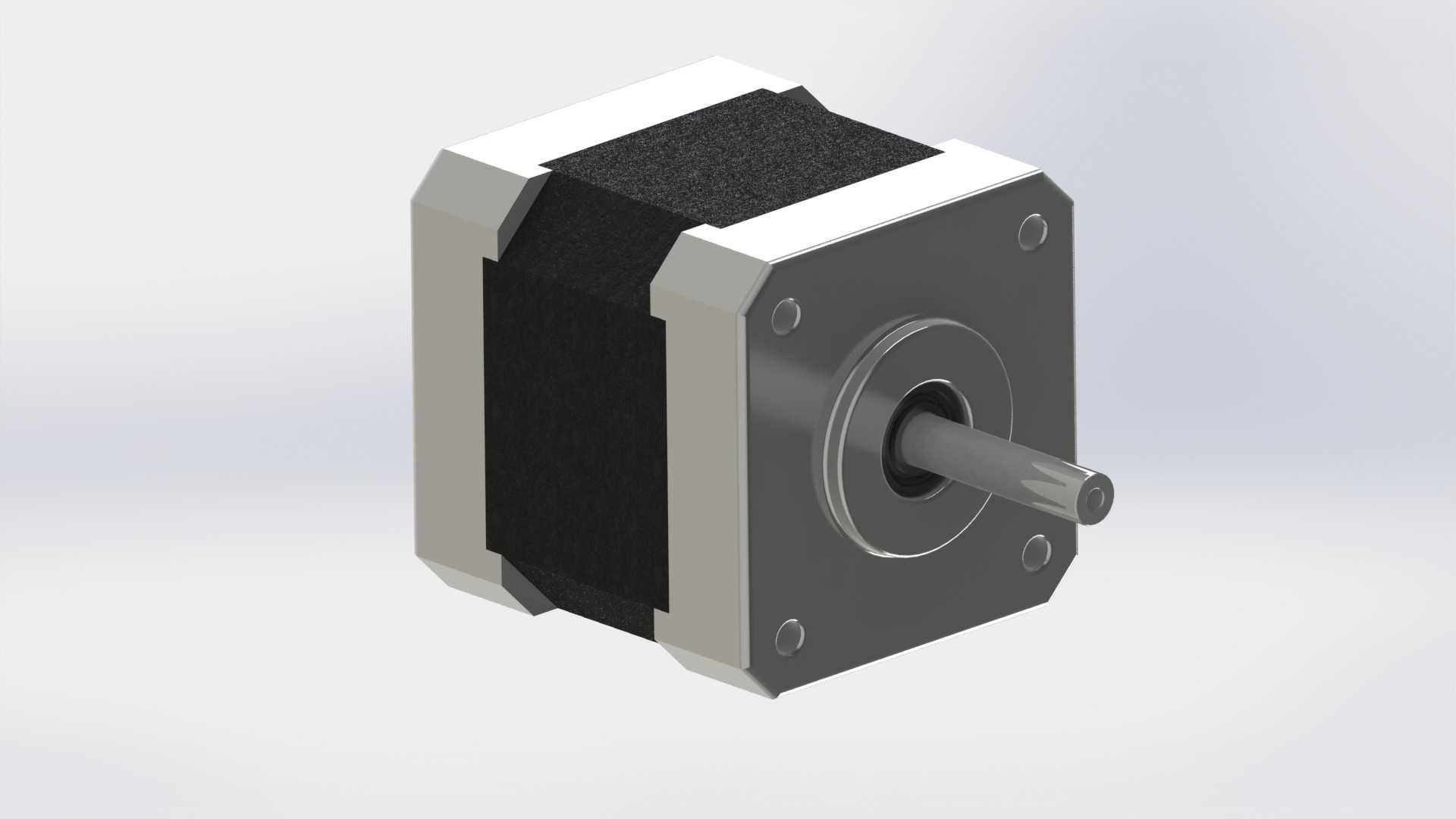

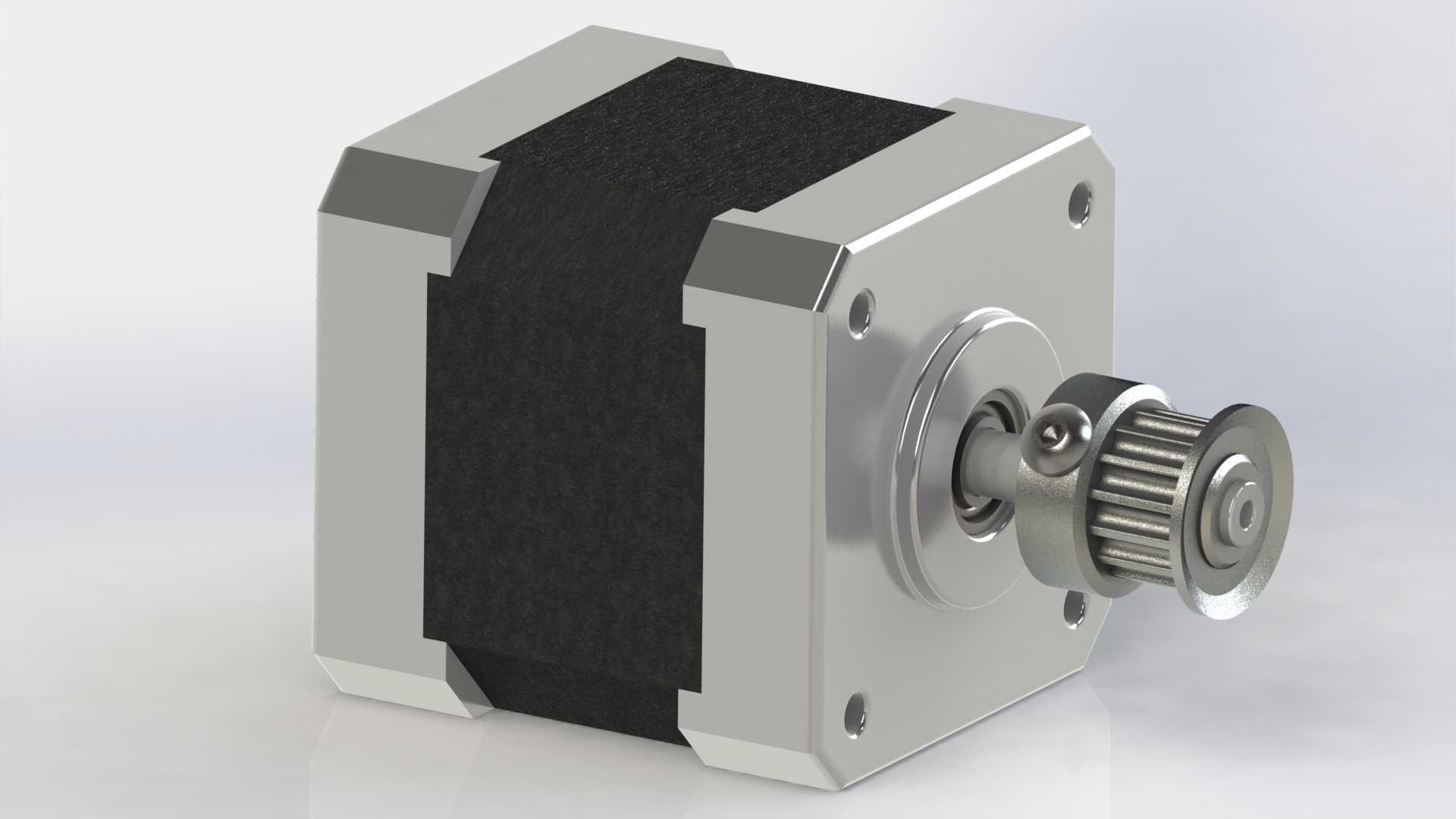

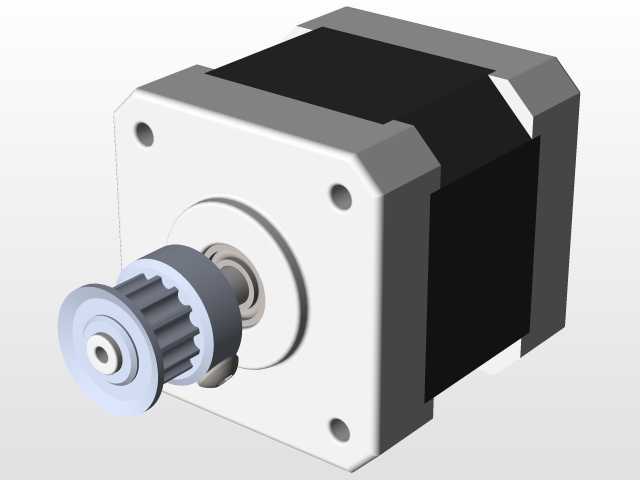

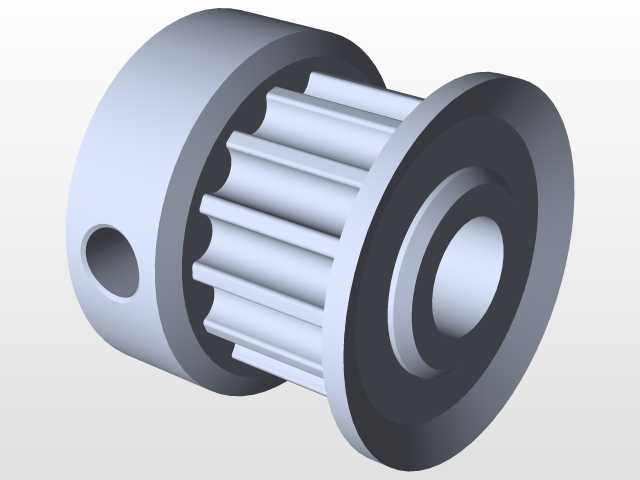

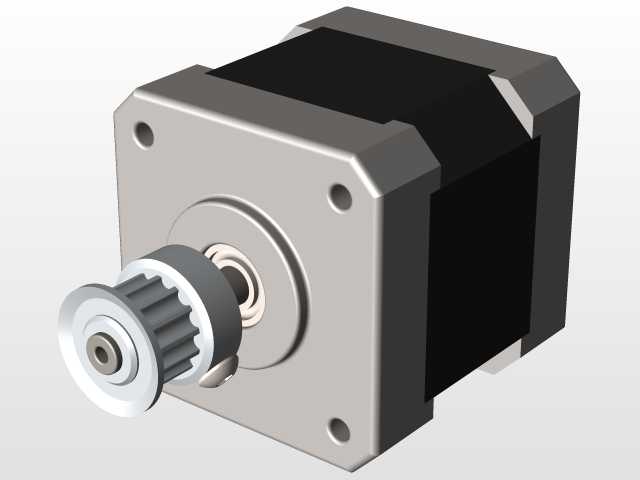

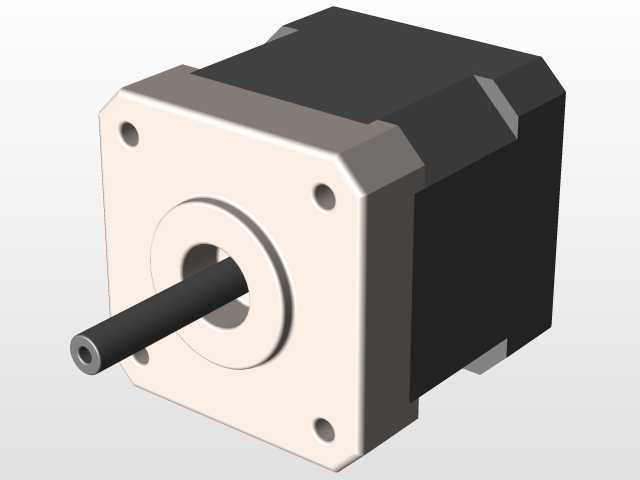

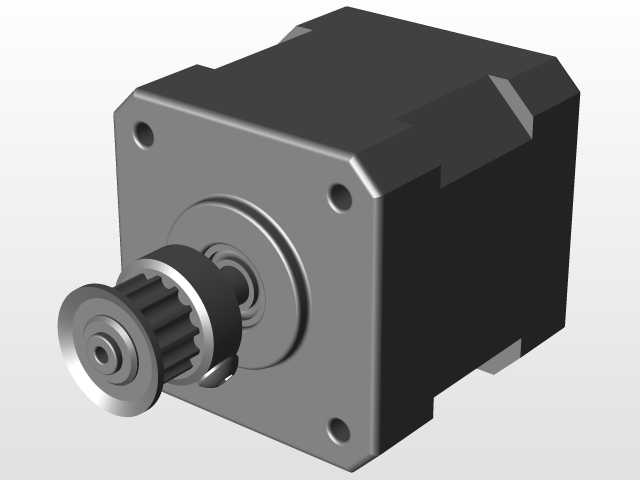

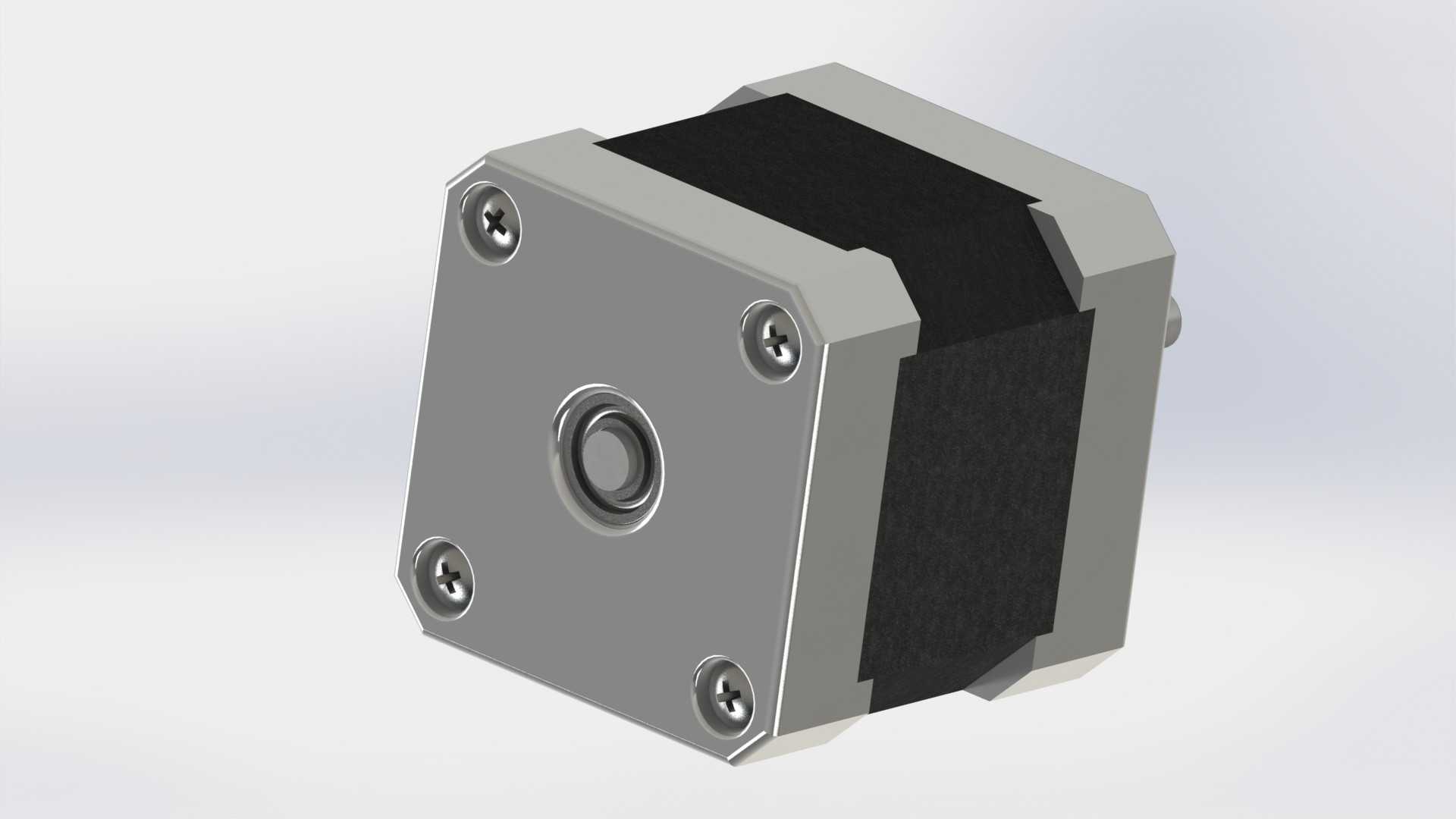

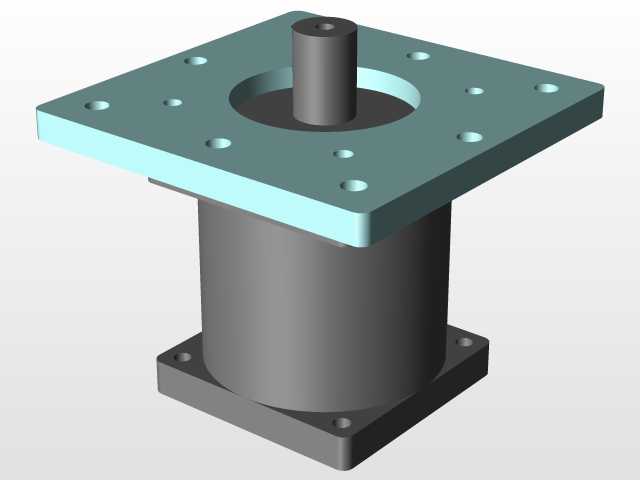

　　这套小型CNC机床的核心传动结构，在桌面级精密加工场景中有着极高的适配性，常被用于小型五金零件加工、教学实训台搭建、个人DIY加工设备改造等场景，能够完成软金属、工程塑料等材质的铣削、钻孔等轻负荷加工作业。从结构设计逻辑来看，该组件选用42系列两相步进电机作为动力输出源，电机本体采用方形端盖设计，安装孔位遵循NEMA17标准尺寸规范，端盖预留的四个安装沉孔可直接与机床的安装立板配合，无需额外设计转接法兰，能有效压缩传动部分的整体安装空间。电机输出轴端配套的同步带轮采用齿形啮合设计，与同步带配合时传动无滑差，传动比稳定，能够精准传递电机输出的扭矩，保障进给轴的运动精度，带轮与电机轴之间通过顶丝锁紧固定，装配时无需复杂工装，

　　日常维护更换也十分便捷。电机本体的定子部分采用黑色塑封封装，既可以起到绝缘防护作用，也能降低电机运行时的电磁干扰，金属端盖的边角做了倒角处理，避免装配过程中划伤操作人员或线缆。在安装边界设计上，电机本体的轴向长度控制在40mm区间，径向最大尺寸为42mm，输出轴伸出端长度适配常规5M同步带轮的安装深度，不会出现轴伸过长导致带轮晃动、或是轴伸过短导致锁紧失效的问题。设计过程中充分考虑了小型机床的安装空间限制，整体结构紧凑，电机尾部没有多余的凸起结构，可直接贴靠机床内壁安装，最大化利用设备内部的有限空间。从实际使用角度出发，该传动结构的负载特性适配小型机床的进给需求，步进电机的保持扭矩能够满足轻载加工时的进给力要求，不会出现加工过程中丢步导致零件尺寸超差的问题，同步带传动的方式也能在一定程度上吸收传动过程中的振动，降低加工时的表面振纹，提升零件加工的表面质量。
