CNC加工用伺服动力主轴电机结构

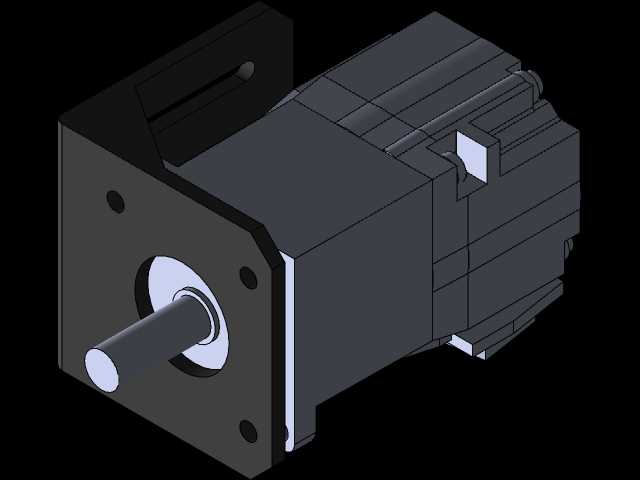

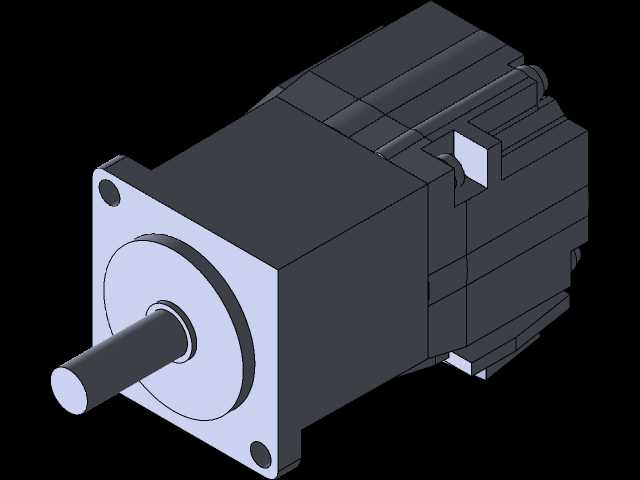

　　这套三维结构面向小型数控雕铣、桌面CNC加工工位的动力执行端搭建，核心是带前置安装法兰的一体式伺服动力单元，在实际产线里常作为刀具旋转输出源，适配非金属板材轻切削、小型五金件倒角、标识雕刻这类负载波动不大的加工场景，也可集成到定制化自动进给工装里，作为工位旋转动力源带动夹头、砂轮或者小型铣刀完成作业。从结构设计逻辑来看，前端方形安装法兰是整个部件的装配基准，法兰面预留四个沉头安装孔，孔位分布围绕中心输出轴做对称布局，装配时可以直接贴合设备的主轴安装立板，穿入内六角螺钉完成锁固，不需要额外加工转接支架，能大幅压缩自制工装的设计周期；输出轴采用阶梯轴结构，轴端预留标准夹头装配位，轴肩位置做限位台阶，

　　安装ER夹头或者钻夹头时可以直接靠面定位，避免刀具装夹后出现径向跳动超差的问题。电机主体的外壳采用分段式散热筋布局，沿壳体轴向排布多道凸起筋位，在设备运行时靠周边空气流动带走定子绕组产生的热量，即使是连续数小时的轻载加工工况，也能把壳体温升控制在合理区间，不会因为热量堆积导致伺服驱动器触发过温保护。尾部的接线腔体做了下沉式结构，动力线与编码器线可以从侧方出线槽接入，走线时不会和后方的进给滑台、拖链产生运动干涉，安装边界上，前端法兰的方形轮廓在布局时需要预留至少单侧10mm的扳手操作空间，方便锁紧安装螺钉；输出轴伸出法兰面的长度需要和所搭配的刀具夹头总长做匹配，避免Z轴进给到位后刀具行程不足，或者轴端 collide 到加工工作台面。

　　实际选型搭配时，该动力单元的输出轴同轴度直接决定加工表面的纹路质量，建模阶段就把法兰安装面和轴中心的垂直度公差纳入装配约束，所有配合面的止口尺寸都按过渡配合设定，既保证装配时可以顺利压入定位，又不会出现长期运行后法兰松动移位的问题。壳体侧边的安装挂耳可以选配辅助支撑，当设备主轴箱悬臂长度较大时，在挂耳位置加装支撑连杆连接到设备机架，能抵消高速旋转时产生的轻微振动，进一步提升加工过程的稳定性，这类结构在小型定制CNC设备、教学用数控实训台、桌面雕刻机的改造项目里适配性很强，不需要对原有设备的安装位做大规模修改就能完成动力单元的替换升级。
