微型伺服舵机执行机构三维结构

　　这套微型伺服执行件的建模重点落在小空间内的动力输出、安装约束和轴端配合上，常见于小型自动化机构、教学实验平台、模型动作机构以及轻载角度控制场景。实际使用时，它并不承担连续高速旋转任务，而是按照控制信号把输出轴维持在指定角位，因此结构上既要容纳驱动、减速和反馈相关部件，又要保证外壳在反复启停和小幅摆动中不产生明显变形。

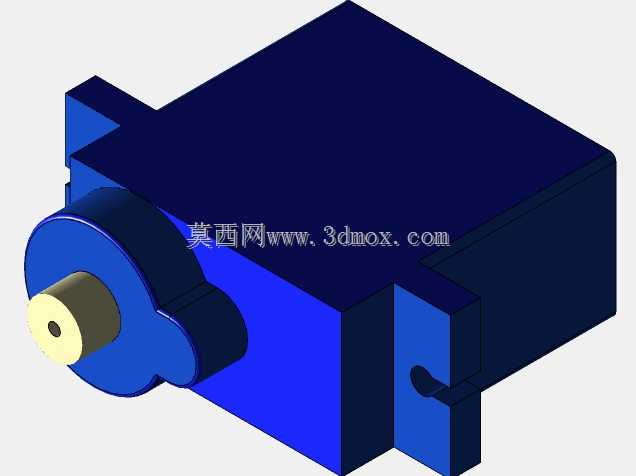

　　从外形看，主体采用近似方形箱体布置，前端设置圆形轴承座区域，输出轴沿轴向伸出，轴端保留平面连接特征，便于与摇臂、连杆或小负载盘类零件配合。轴端中心孔可用于锁紧螺钉定位，避免传动件在往复摆动过程中发生周向滑移。前端法兰轮廓不是单纯装饰，而是为安装止口、螺钉避让和外部摇臂运动空间预留边界；两侧伸出的耳部则承担整机固定作用，适合通过螺钉直接锁附在支架、薄板或设备侧壁上。

　　建模时需要特别关注安装耳与主体箱体的过渡区域。该位置在负载突变时会承受拉压和轻微弯矩，若壁厚过薄或圆角不足，长期运行容易出现应力集中。箱体侧面的加强与凸台并非独立造型，而是围绕内部齿轮组、电机腔体和输出轴支撑位置展开：外部凸起对应内部承载区域，平面区域则用于壳体拼合、定位柱和螺钉柱布置。这样的处理能让外观结构与内部功能保持一致，而不是只做出一个封闭外壳。

　　输出轴附近的几何关系是整套机构的关键。轴中心高度决定了外部连杆的运动平面，前端圆形凸台直径限制摇臂轮毂尺寸，轴伸长度则影响连接件是否会与壳体发生干涉。在布置周边机构时，应围绕输出轴建立摆动包络，检查摇臂在左右极限角度下与安装耳、前端法兰和线缆方向的间隙。若设备内部空间紧凑，还需把接线侧、固定螺钉拆装方向以及维修拆卸路径一并纳入三维校核。

　　方形箱体的优势在于布局规整，便于在密集设备中贴靠安装；两侧耳座则把固定点外移，降低螺钉对内部腔体的侵占。设计支架时，不宜只按外形轮廓留孔，还要考虑输出轴受侧向力后对耳座根部的影响。轻载场景下，薄板支架可以满足定位需求；若带动连杆推动滑块或门盖，则应在支架背面增加折弯边或衬垫，减少整机随负载晃动。

　　该模型对结构设计人员的价值，在于把微型伺服件的外部接口、运动边界和安装方式完整表达出来。选型阶段可据此核对轴高、耳座孔位、前端避让区和外部摇臂长度；详细设计时，也能直接用于连杆机构干涉检查、安装板开孔和维护空间评估。整体结构紧凑，功能指向明确，适合作为小角度精确驱动单元嵌入各类轻载自动装置。
