深沟球滚动轴承剖视结构三维数模

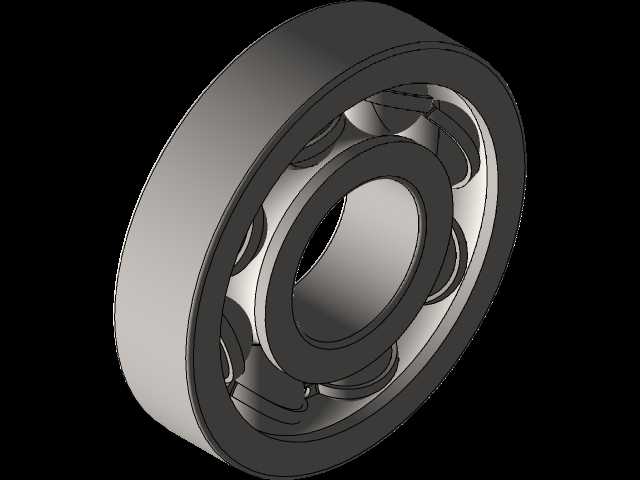

　　这套深沟球轴承三维数模采用半剖视表达，将轴承内部的滚动体排布、保持架兜孔结构、内外圈滚道配合关系完整呈现，在做传动方案布局、轴系支撑校核时，可直接调取装配到转轴对应轴颈位置，快速核对轴承与周边端盖、密封件、箱体轴承孔的干涉边界。

　　从实际应用场景来看，这类径向承载为主的深沟球轴承广泛用在中小型减速器输入输出轴、输送机托辊、电机端盖支撑、机床主轴辅助支撑、水泵转子支承等部位，主要承担转轴工作时产生的径向载荷，同时也可承受一定比例的双向轴向载荷，适配中高转速的连续运转工况。数模建模时严格遵循滚动轴承的装配逻辑：内圈与转轴轴颈采用过渡配合，随转轴同步回转；外圈与箱体轴承座孔采用过渡或小间隙配合，固定在机座内承担支撑反力；中间钢制滚动体沿内外圈的弧形滚道滚动，把轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低回转过程中的摩擦阻力与温升。保持架的兜孔结构将每颗滚动体均匀分隔，避免滚动体之间直接接触产生摩擦磨损，同时引导滚动体在非承载区正常运动，优化轴承内部的润滑脂分布。

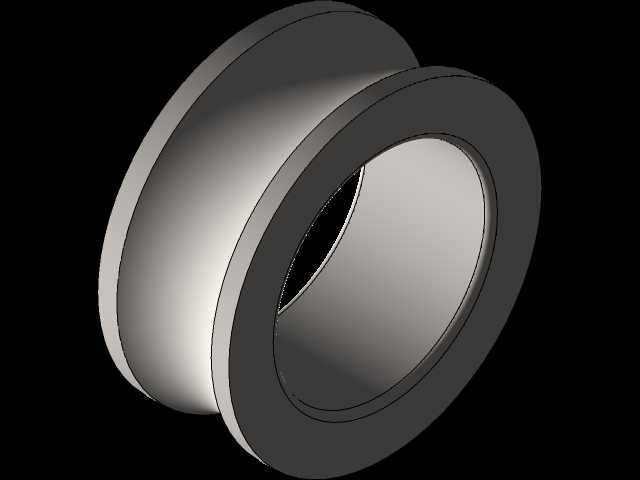

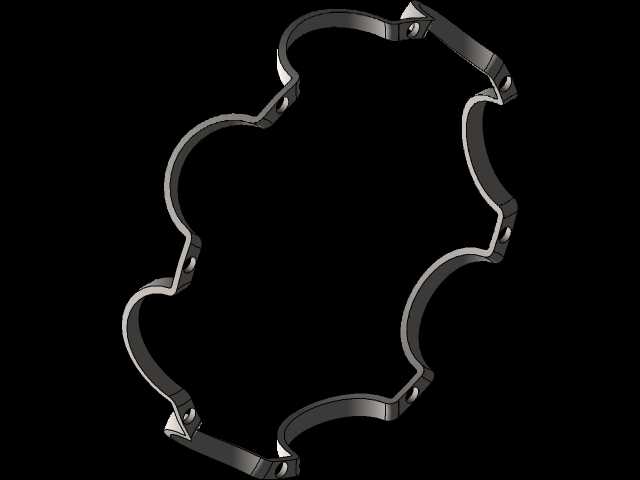

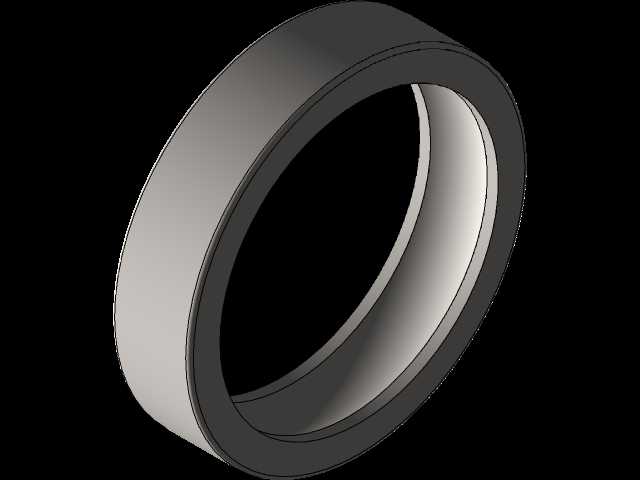

　　建模过程中先完成内外圈的回转体轮廓，滚道位置的圆弧曲率与滚动体直径做匹配约束，保证滚动体和滚道的接触角符合深沟球轴承的设计特性；滚动体按圆周阵列均匀排布，保持架的两片式扣合结构也做了细节还原，剖切位置特意切过一组滚动体中心，让内部配合层级一目了然。外形边界方面，模型完整保留了轴承的外径、内径、宽度三个核心安装尺寸的几何特征，外圈的外径圆柱面作为和轴承座孔的配合基准，内圈的内径圆柱面作为和转轴的配合基准，两端面分别对应轴肩定位面与端盖压合面，装配时可直接通过这些基准面完成轴向与径向的定位约束。在做设备结构设计时，借助这个数模可以提前确认轴肩高度不能超过内圈的拆卸倒角尺寸、轴承座孔的台肩高度不能干涉外圈拆卸，同时预留出润滑腔、密封件的安装空间，避免后期加工装配出现配合冲突。
