曲面异形通讯设备防护外罩壳体

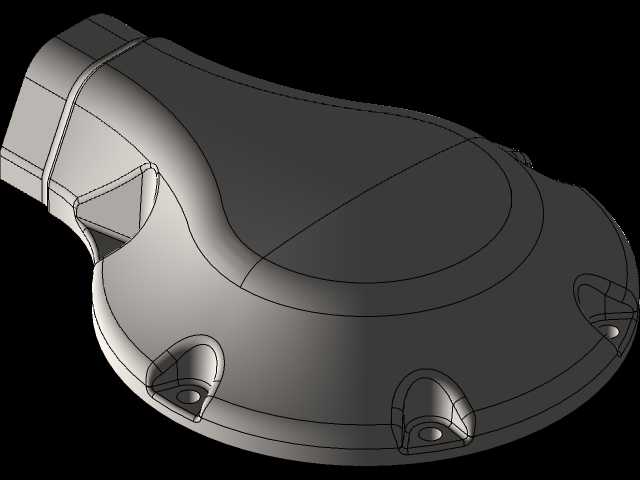

　　这款曲面壳体的建模工作，最初是从整机堆叠边界反推外轮廓开始的，手持通讯类终端的外壳不能只追求外观顺滑，所有曲面弧度都要给内部PCB板、电池仓、接插件预留足够避让空间，同时还要兼顾手持握持时的贴合度。从现有结构来看，壳体大面采用连续变曲率曲面过渡，没有生硬的直角转折，既可以降低注塑生产时的应力集中风险，也能让日常跌落时的冲击力沿曲面分散，避免局部应力开裂。壳体周向均匀布置的带孔安装凸台，是整个结构的装配基准，每个凸台都做了局部加厚处理，凸台中心的沉孔对应内部机芯的固定螺柱，装配时螺丝从壳体外侧锁入后，不会凸出于外表面，保证外罩整体的平整性。凸台根部做了渐变圆角过渡，没有出现壁厚突变的情况，这点在注塑成型环节非常关键，

　　可以有效避免背面缩痕、填充缺料等缺陷。壳体一侧延伸出的窄型连接段，是对应终端天线或者外接接口的避让区域，该段曲面和主壳体大面做G2连续衔接，既保证外观流线感，也能在内部走线时给线缆留出平滑的走线路径，避免线材被锐边割破绝缘层。做这类壳体结构设计时，首先要锁定的就是安装边界：几个固定凸台的孔位坐标必须和内部机芯的螺柱完全同轴，孔位公差通常控制在0.1mm以内，否则总装时会出现螺丝锁付偏斜、壳体装配后翘缝的问题。壳体的侧壁厚度全程保持均匀，基本维持在1.8-2.2mm区间，边缘位置做了轻微的拔模斜度，方便模具开模时顺利顶出。外表面的分模线沿着曲面的最低轮廓线布置，尽可能隐藏在用户日常握持不易触碰的位置，减少后续外观打磨的工作量。

　　在实际应用场景中，这类外罩既可以作为手持通讯终端的上盖防护件，也可以适配小型户外通讯中继设备的端盖，曲面造型没有积水凹槽，户外使用时雨水可以顺着弧度自然滑落，不会在表面积留。建模过程中所有曲面都经过曲率分析检查，没有出现曲率突变、曲面褶皱的问题，相邻面的间隙控制在0.02mm以内，完全满足后续数控加工或者模具分型的要求。壳体边缘的止口结构沿着整圈轮廓布置，和下盖装配时可以形成错位配合，既能够阻挡灰尘、溅水进入设备内部，也可以让上下壳的装配定位更加精准，不会出现左右错位的情况。几个安装凸台的端面都做了微凸设计，锁付螺丝后可以让壳体和内部机芯之间保持均匀的预紧力，不会出现局部顶白、壳体变形的问题。
