六辐条轮盘式手轮传动操作构件

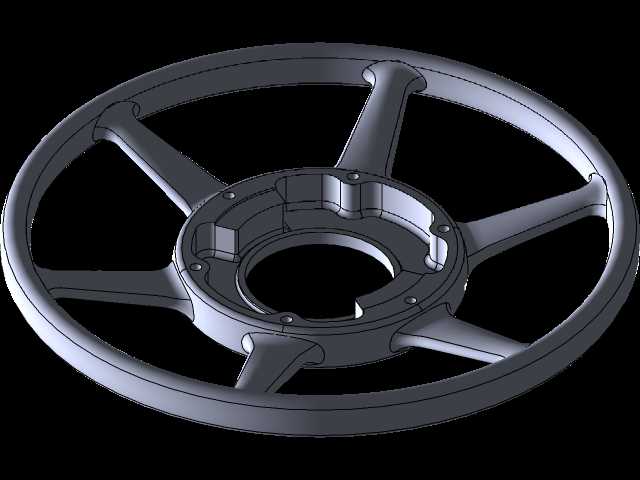

　　该轮盘式操作手轮属于手动传动操控部件，常见于各类工业阀门启闭机构、机床进给调节工位、小型工装夹具锁紧回路以及输送线张紧调整端，操作人员握持轮缘施加周向扭矩，即可将旋转力矩传递至配套阀杆、丝杠或调节转轴，完成开度调整、位置锁止、进给对位等动作，相比直柄手轮，大直径轮盘能够提供更长力臂，同等握持力下输出更大扭矩，大幅降低重载调节时的操作负荷。整体结构采用中心轮毂加六根径向辐条连接外圈轮缘的布局，中心轮毂预留阶梯式安装通孔，孔周均匀布置多颗紧固螺钉孔位，可适配不同轴径的转轴对接，安装时通过紧定螺钉或平键实现周向防转，轮毂端面的台阶结构可对转轴轴向位置进行限位，避免手轮工作时出现轴向窜动。六根辐条采用变截面过渡设计，

　　靠近轮毂位置截面厚度更大，向轮缘方向逐步收窄，既保证扭矩传递路径上的结构刚性，又尽可能减少整体耗材用量，轮缘采用闭合环形截面，握持区域做圆弧过渡处理，无尖锐棱角，操作人员转动时手掌贴合度更好，长时间操作不易产生局部压痕。设计阶段优先校核手轮的扭转强度与辐条抗弯性能，轮缘受切向握持力时，每根辐条承担对应区间的弯矩载荷，六辐条对称布局让受力均匀分散到中心轮毂，避免单根辐条应力集中出现断裂风险，轮毂与辐条交接位置、辐条与轮缘交接位置均做圆角过渡，消除应力集中尖角，铸件成型时也能减少冷却缩孔缺陷。安装边界方面，手轮的最大外径决定操作所需的外围空间，设备布局时需在轮盘外侧预留足够手部转动空间，避免相邻管线、机架构件干涉轮盘旋转行程，

　　中心轮毂的轴向厚度需匹配转轴伸出端长度，保证紧定螺钉可完全压合在转轴定位平面上。这类手轮可采用铸铁铸造成型后表面做喷塑或抛光处理，也可采用铝合金加工实现轻量化，户外工况下还可做防腐镀层，适配潮湿、多粉尘的车间环境，轮盘上可额外加装角度标识，配合设备基座的指针即可直观显示转轴转动角度，方便操作人员精准控制阀门开度或机构进给量，部分带自锁需求的工位还可在轮毂侧加装锁止销，调节到位后固定手轮位置，防止设备运行中受震动出现自行转动。
