多工位自动涂胶粘接工装设备

　　这套粘接工装主要面向小型消费电子零部件、通讯类小尺寸工件的胶接装配工序，在产线中承担工件定位、涂胶轨迹执行、压合保压前的对位衔接工作，常见于需要将金属嵌件、塑胶壳体、密封小件进行精准胶接的工位。整机采用台式落地布局，底部为整块加工成型的钢制安装底板，底板四角配置可调减震脚杯，可在车间台面上快速调平，无需额外预埋地基，适配小批量多批次的柔性生产场景。

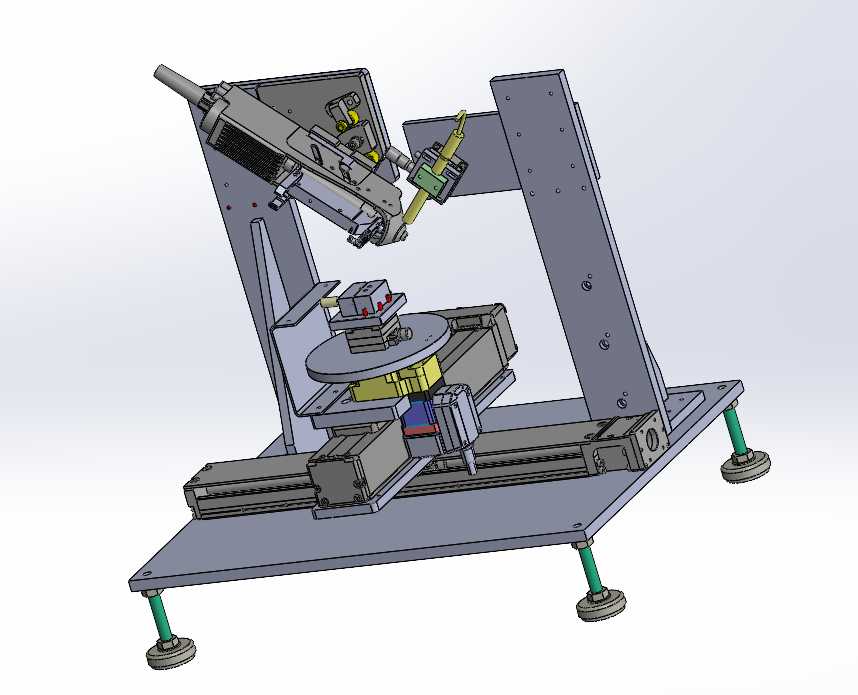

　　从结构排布来看，设备下层布置两组正交的直线滑台模组，其中一组沿底板长边方向做X向进给，另一组搭载在X向滑台台面上完成Y向移动，滑台采用标准线性导轨搭配滚珠丝杠传动，侧端预留伺服或步进电机安装位，运动行程覆盖中部圆形回转工作台的全部作业区间。回转工作台安装在Y向滑台的承载板上，盘面均布多组工件定位槽与快速压块，可一次装夹多个待粘接工件，配合工位切换减少上下料等待时间。

　　上层倾斜布置的悬臂支架通过厚钢板折弯焊接后做时效处理，避免长期受力出现形变，悬臂上搭载点胶阀安装座与角度调节板，可根据涂胶面的倾斜角度调整胶枪的俯仰姿态，胶阀侧方配套胶管固定架与防撞限位块，防止运动过程中胶管拖拽干涉。侧立的竖向支撑板通过螺栓与底板锁固，板面上开设多组调节长槽，可根据不同工件的高度调整悬臂的整体安装位置，兼容不同尺寸批次的产品换型需求。

　　整机的安装边界需预留周边操作空间：底板长宽方向需留出至少两百毫米的维护间距，用于滑台润滑、拖链检修与工件上下料，顶部点胶机构的最高高度需避开车间线上方的排风管路，脚杯调节行程可补偿台面十毫米以内的不平度。设计过程中所有运动部件的行程末端均设置硬限位与缓冲垫，电气走线全部沿底板侧边的拖链布置，胶路与电路分槽排布，避免胶水渗漏污染线路。工装的定位基准统一从底板的加工基准面引出，保证滑台安装面、回转工作台轴线、点胶枪头坐标的同轴度与平行度要求，换型时仅需更换工作台上的定位夹具、调整点胶程序轨迹即可快速投产，无需改动主体机架结构。
