托盘自动码垛上下料工作站

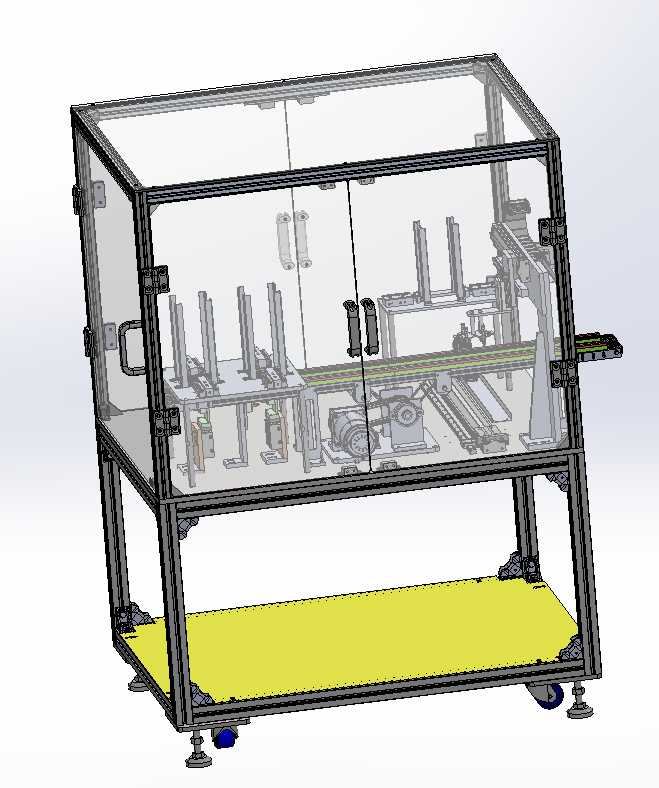

　　这套托盘码垛工作站面向车间产线末端的物料归集场景，主要解决托盘或载具在工序之间的自动供给、定位、堆叠与转出问题。设备整体采用铝型材框架搭建，外围布置透明防护板和检修门，既能够观察内部机构运行状态，也可以在调试、清障和日常维护时提供安全隔离。机架底部设置脚轮与可调支脚，设备移位时可借助脚轮短距离移动，就位后通过支脚调平，保证输送和顶升机构在长期运行中的稳定性。

　　从布局上看，工作站中部为托盘输送与定位区域，侧边布置托盘缓存、举升和阻挡机构。托盘沿输送方向进入设备后，先由阻挡件限制位置，再通过定位结构修正偏移，使后续抓取、堆叠或转接动作具有一致的基准。对于需要多层码放的工况，举升机构可配合输送节拍调整托盘高度，减少人工搬运和叉车频繁介入。线体一侧预留与前后段设备对接的接口，可接入辊筒线、倍速链或周转平台，使托盘在加工、装配、检测和包装环节之间连续流转。

　　防护设计是该类设备落地时必须重点考虑的部分。模型中机架四周采用封闭或半封闭围护，正面设置带把手的检修门，便于人员在停机状态下进入内部处理卡料、调整传感器或更换易损件。透明门板兼顾可视性与防护性，运行时能够观察托盘位置、气缸动作和输送状态，异常时又可通过安全门联锁切断危险动作。设备下部保留较完整的电气与气动元件安装空间，黄色底板区域可承载阀岛、线槽、拖链及相关附件，使管线布置集中、检修路径清晰。

　　在结构建模思路上，机架以标准铝型材为主，连接件、门板铰链、门锁、脚轮和支脚均按常用自动化辅件形式布置，便于拆分明细和采购选型。内部机构按功能分区：输送段承担托盘水平转移，定位段保证托盘姿态，缓存段提供空托盘或满托盘暂存，举升段完成高度补偿。各模块之间留出维护间隙，避免驱动件、传感器和管线在运动过程中发生干涉。

　　安装边界方面，设备外形接近长方体工作单元，长度方向需预留前后输送线对接空间，宽度方向应保证检修门开启和人员通行，高度方向则需考虑托盘堆叠上限、顶部防护以及厂房净高。布置时还应在侧面预留电气控制、气源处理和安全光栅的安装位置；若与机械手或叉车口联动，需要在托盘进出口明确安全距离和节拍互锁。整体结构强调模块化装配，适合小批量自动化产线集成，也便于根据托盘尺寸、承载重量和厂区布局进行参数化调整。
