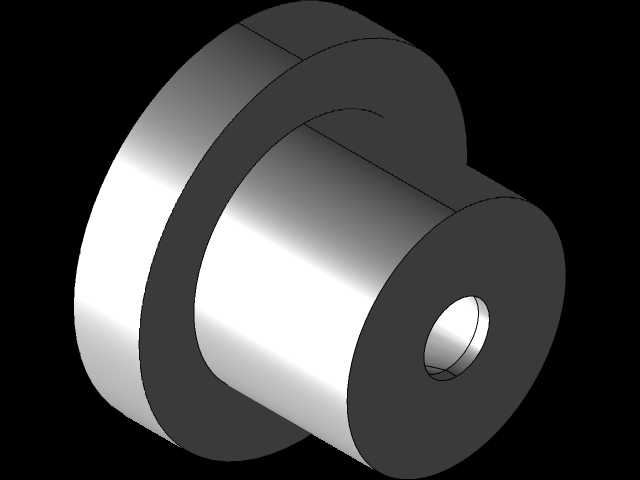

带锥柄定位法兰的多孔挤压工装结构

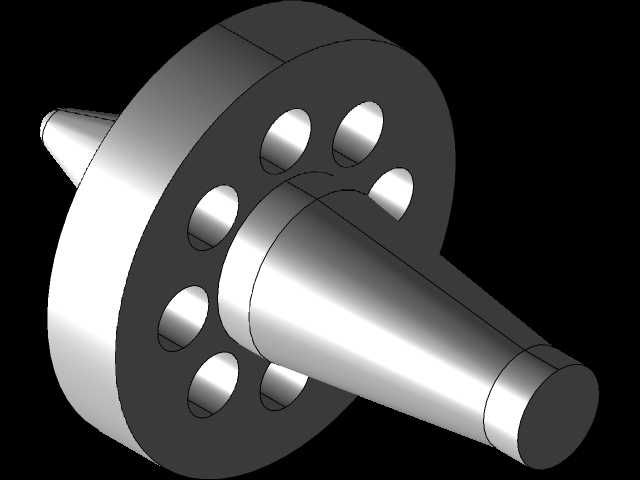

　　这套挤压工装的三维结构围绕压力机工位的同轴定位与载荷传递展开，主体由双侧锥度定位轴段、大直径承载法兰盘、周向均布减重通孔三部分构成，整体采用回转体对称布局，适配金属型材挤压、粉末压制成型、小规格零件冷挤工位的装夹需求。

　　从实际产线装配逻辑来看，两端锥轴分别承担不同功能：一端小直径锥段可直接插入压力机活动滑块的锥孔定位座，依靠锥面过盈配合自动找正同轴度，消除平键连接长期受交变冲击后产生的周向窜动间隙；另一端大锥度轴段朝向挤压出料侧，端面预留圆柱止口，可直接卡接挤压凸模、成型模芯的安装基座，更换不同规格模芯时无需重新调校整机同轴度，单次换模的对位耗时可控制在十分钟以内。中间法兰盘作为核心承载基体，盘体厚度按挤压工况的峰值轴向载荷做冗余设计，盘面沿圆周均匀加工8个贯通圆孔，孔位排布避开法兰与锥轴衔接的应力集中圆角区域，既削减盘体整体自重，降低滑块往复运动的惯性冲击，也可作为工装吊装、冷却介质流通的预留通道，部分工况下还能穿过紧固件完成后端模架的锁附。

　　建模过程中优先保证各回转面的同轴度公差标注落地，锥轴的锥度取值匹配通用压力机的标准主轴锥孔规格，法兰外圆尺寸预留和设备模膛内壁的安全间隙，周向孔的边距、孔与法兰外圆的最小壁厚都经过抗弯强度校核，避免高压挤压工况下盘体出现径向变形。整套结构没有多余的异形凸起，所有棱边位置都做了过渡圆角处理，既消除热处理环节的应力开裂风险，也方便现场操作人员吊装转运时清理模面残留的挤压坯料碎屑。在通讯类小型金属接头、薄壁铝套的挤压产线中，这套工装可直接作为模架和压力机滑块之间的连接过渡部件，替代传统分体式压板锁附结构，装夹刚性更强，长期承受往复挤压载荷后定位精度保持性更好。
