紧凑型交流伺服驱动自动化仓储存取装置

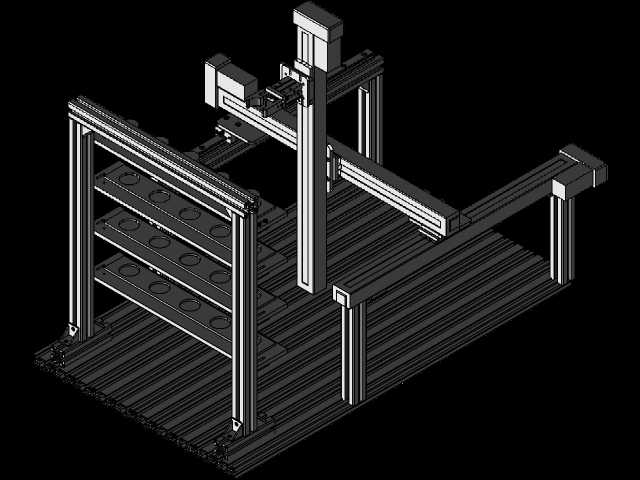

　　这套紧凑型仓储存取装置，主要面向小批量多品类物料的线边仓储场景，适配电子制造、精密机加工车间的工序间物料暂存需求，可直接对接产线出料端完成工件的自动归类存储，也能根据生产指令将指定料盘输送至取料工位，替代传统人工找料、搬料的重复作业，降低车间物料错放、找寻耗时的问题。装置整体采用铝型材搭建主体框架，底部为整面型材拼接的安装基座，无需额外浇筑混凝土地脚，可直接放置在硬化车间地面，通过底部调节脚杯完成水平校准，整体占地宽度控制在1.2米以内，纵深不超过1米，高度适配常规2.5米车间层高，不会遮挡车间照明与消防管线，安装边界可灵活适配现有车间的空余角落，不需要对原有产线布局做大规模调整。存取执行部分采用三轴桁架式结构，

　　X轴横跨料架与取料位，采用双导轨支撑保证移动平稳性，Y轴负责前后方向的料盘取送，Z轴搭载夹取机构完成不同层位的高度定位，三个运动轴均采用交流伺服驱动，配合同步带或丝杠传动，可实现毫米级的定位精度，避免取放料过程中出现卡滞、掉料的问题。料架部分采用多层搁板设计，每层搁板预留标准料盘定位卡槽，可兼容行业通用尺寸的塑料或金属料盘，单层层载可满足常规小型工件的存放需求，搁板间距可根据实际存放物料的高度灵活调整，无需额外加工连接件，直接通过型材槽内的T型螺栓即可完成位置固定。设计过程中优先考虑了装置的拆装便捷性，所有框架连接均采用标准工业铝型材配件，没有定制焊接结构件，生产组装时可快速完成拼搭，后期维护更换配件也可直接采购标准件替换，

　　降低运维成本。夹取机构采用平夹式设计，夹指间距可根据料盘边缘宽度调整，夹取动作带有到位检测，确认夹持牢固后才会执行移动指令，避免运行过程中料盘脱落。装置的运动行程经过精准核算，X轴行程可覆盖整个料架的所有列位，Z轴行程可覆盖最高层与最低层料位，Y轴行程可完成料架取料位与外部输送位的对接，不存在存取死角。在结构刚性设计上，桁架的横梁与竖梁均根据负载重量做了型材截面选型，高速运行时不会出现明显晃动，保证长时间运行的定位精度保持性，适合7*24小时的连续生产作业场景。
