农用机械防滑驱动行走轮结构

　　该轮体结构主要面向水田、泥泞地块作业的小型农用行走设备，常见配套场景为微耕机、小型插秧辅助底盘、田园管理机以及农场内短途转运机具的驱动轴端。这类作业环境的核心矛盾在于普通橡胶充气轮在稀泥、留茬湿地中极易打滑，胎面花纹嵌入软土层后抓附力快速衰减，同时泥料会填塞花纹沟槽，进一步降低牵引效率，该轮体通过外缘均布的凸齿结构直接刺入表层软土，依靠齿侧与土体的剪切作用传递驱动力，即便在含水率较高的烂泥田内也能维持稳定的行走扭矩输出，避免机具原地陷车打滑。

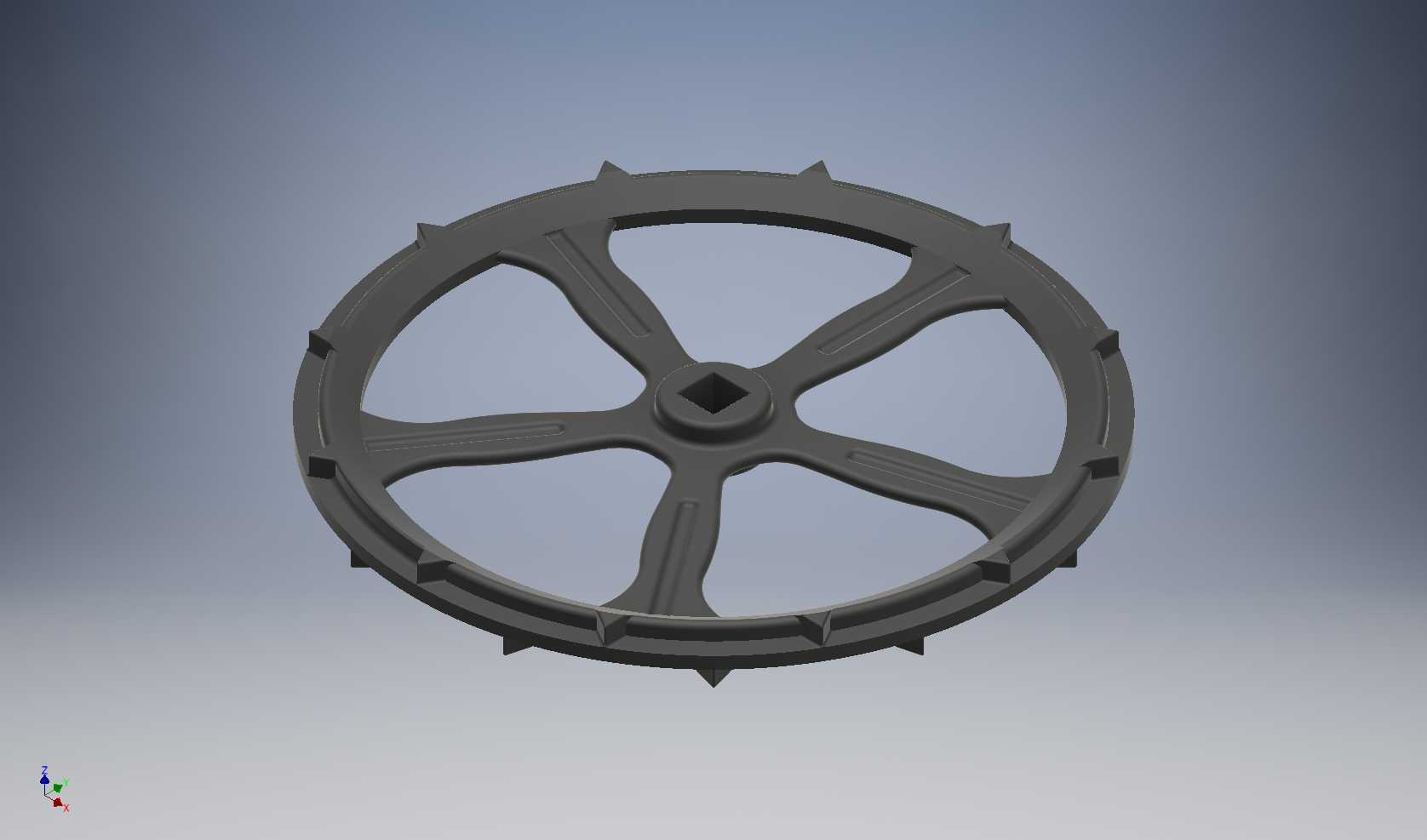

　　从结构设计逻辑来看，轮体采用六根辐条式支撑布局，辐条从中心轮毂区域向外缘轮圈平缓过渡，截面做了等强度优化，在保证轮圈受径向冲击时整体刚性的前提下，尽可能去除辐条间多余材料，降低轮体自身转动惯量，减小驱动轴的启停负载。轮缘外侧的凸齿沿圆周方向等距排布，齿形带有小幅外倾角度，入土时可顺畅切入土层，离土时齿面不易带泥挂草，减少田间秸秆、杂草缠绕轮体的概率。中心安装位采用方形轴孔配合结构，区别于普通圆孔键连接，方轴配合可传递更大的冲击扭矩，适配农用设备大负载起步、地头转向时的瞬时扭力，装配时直接将轮体套入底盘方轴，通过轴向销钉或端盖限位即可完成固定，拆装维护十分便捷，农户在田间更换配件无需复杂工装。

　　安装边界层面，该轮体的轴向宽度控制在窄幅范围，作业时对田块表层作物的碾压宽度更小，适配垄作田间的行走行距要求，轮缘外径设计兼顾离地间隙与传动比匹配，安装后底盘底部可获得足够的通过高度，越过田埂、浅沟时不易磕碰底盘壳体。轮毂区域的加强凸台围绕方轴孔延伸，将轴端承受的集中应力均匀分散到六根辐条上，避免长期重载作业下轮毂与辐条交接位置出现应力开裂。轮体整体为一体式实心结构，不存在充气轮胎的爆胎、漏气隐患，在田间秸秆、尖锐碎石混杂的地块作业时，外缘即便磕碰硬物也不会出现轮胎破损失效的问题，日常使用仅需清理齿缝夹带的泥块即可，维护成本极低。

　　建模过程中对轮缘凸齿的排布角度、辐条过渡圆角、方轴孔的配合公差都做了参数化还原，齿根位置保留了足够的圆角过渡，消除热处理或铸造过程中的应力集中风险，辐条与轮圈的交接位置做了加厚处理，承受整机重量加载时形变量控制在允许范围内。该结构既可以作为金属焊接件直接加工成型，也可通过工程塑料注塑、铸造成型实现轻量化量产，针对不同马力段的农机设备，仅需等比例缩放轮体直径、调整凸齿数量即可匹配不同的牵引需求，在旱地浅耕、水田耙地、果园转运等场景下都能替代传统橡胶轮完成泥泞地面的行走作业。
