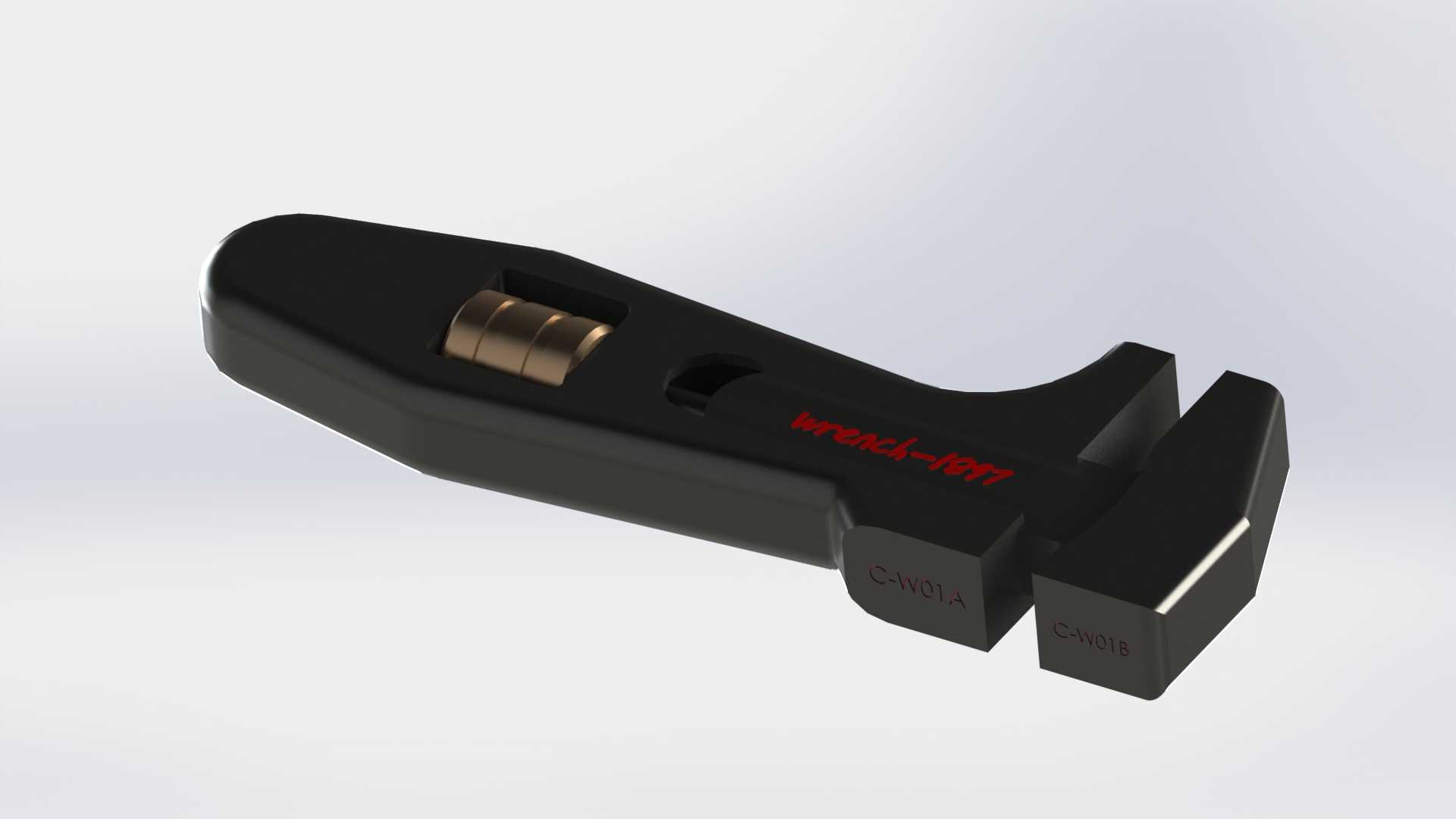

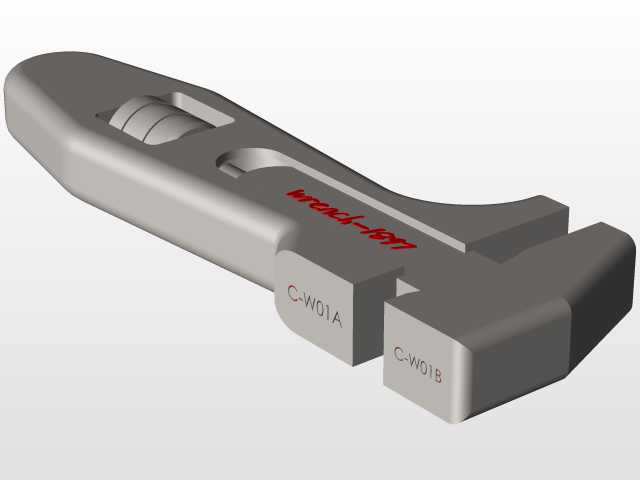

复古可调式活动扳手结构三维造型

　　这款可调活动扳手的三维结构造型，围绕现场检修、装配工位中高频遇到的多规格六角紧固件拆装需求展开，没有采用市面量产扳手的极简流线造型，而是参考早期经典手动工具的厚重敦实轮廓，把握持段、调节机构、活动钳口、固定钳口四个核心模块的装配关系完整还原，适合手动工具结构拆解教学、工装工具库选型建模、复古工具类产品外观设计参考使用。从实际使用场景来看，这类扳手在设备维保班组、管线安装现场、小型机加工工位的使用频率极高，不需要配套多规格固定开口扳手，单支工具就能覆盖一定区间内的螺母、螺栓头夹持需求，面对不同批次紧固件尺寸公差波动、锈蚀后外形略胀的旧螺母，也能通过调节开口宽度适配，不用频繁更换工具，减少工位上工具摆放数量。结构设计上，

　　握持手柄段采用长条形宽厚截面，没有做过度镂空减重，整体重心靠近钳口工作端，施力拧紧时手部握持的反作用力分布均匀，长时间握持拧动不容易出现局部压痕；手柄内部预留了蜗杆调节轮的安装槽位，铜色的调节滚轮嵌装在手柄前段的开槽内，滚轮齿牙和活动钳口尾部的齿条直接啮合，转动滚轮时就能带动活动钳口沿固定钳口的导向滑道平稳平移，实现开口宽度的连续微调，导向滑道采用直面贴合结构，钳口受夹持反力时不会出现侧向偏转，咬合螺母棱边时受力均匀，避免打滑磨圆紧固件棱角。固定钳口和手柄主体做一体化延伸结构，钳口咬合面加工出细密防滑齿，夹持时齿面压入螺母棱边侧面，大扭矩拧动时也不会脱开；活动钳口的滑动行程经过合理限定，开口最大开度适配常见的中小规格紧固件，

　　完全闭合时两钳口贴合面间隙控制在极小范围，夹持小尺寸螺母也不会出现晃量。外形尺寸方面，整体手柄长度按照手动施力的杠杆比例设定，手柄末端做圆弧收边，没有尖锐棱角，握持时手掌贴合的轮廓做了微幅弧面过渡，钳口头部的厚度控制在狭窄空间作业的准入尺寸内，设备机架缝隙、管线排布密集的工位里也能伸入操作，安装边界上整个模型的所有配合面都按照实际装配间隙预留，调节滚轮的轴向定位台阶、钳口滑道的限位凸台都完整建模，拆解后可以直接输出各零件的加工示意，不管是做工具结构的运动仿真，还是3D打印制作等比例展示样件，都能直接复用各部件的配合尺寸，不需要额外补建装配约束特征。
