这套行星减速传动单元主要面向伺服驱动场景做扭矩匹配与转速转换,在自动化产线的进给轴、变位机回转工位、包装设备分度机构以及小型机械手关节驱动中都能见到同类结构。现场选型时,伺服电机原生转速高、输出扭矩有限,直连执行件往往无法克服负载惯量,减速箱通过内部行星轮系把电机高转速降下来,同时按减速比放大输出扭矩,还能折算负载惯量,让伺服驱动器的增益调试更稳定,避免低速爬行或者启停过冲。

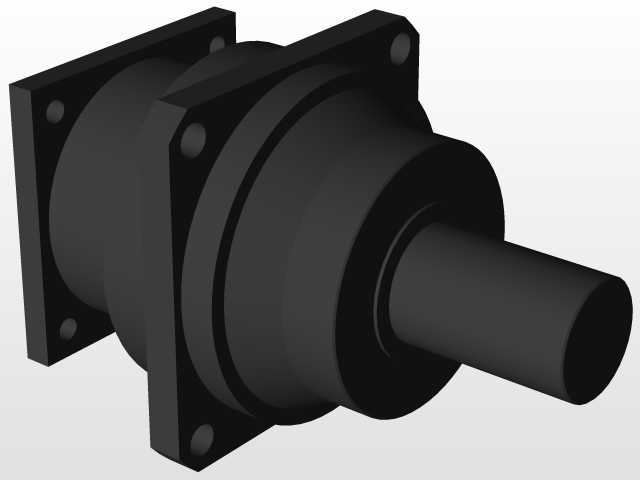

从外观看,输入端采用方形法兰安装面,四个角预留沉头安装孔,安装时可以直接贴合设备立板或者电机转接板,止口配合保证同轴度,不需要额外做复杂的找正工装。输出侧为实心轴伸结构,轴端可以通过键连接或者锁紧胀套对接同步带轮、齿轮、转盘或者丝杠联轴器,径向承载能力比空心输出款式更适合悬臂负载工况。壳体做了多级阶梯圆柱造型,内部对应行星架、内齿圈、太阳轮的分层布置,法兰端的加厚筋板用来承受输出端的倾覆力矩,整机轴向轮廓紧凑,在设备内部狭小安装空间里布置时,只需要预留法兰面的螺栓操作空间和输出轴的对接长度即可。
建模过程中首先要锁定安装边界:输入端法兰的孔位间距、止口直径要和对应伺服电机的安装尺寸完全匹配,输出轴的轴径、键槽尺寸、伸出长度要符合对接执行件的配合公差,壳体各段外径决定了周边护罩、机架开孔的避让尺寸。内部轮系的齿数配比决定减速比,行星轮均布在太阳轮周围,载荷由多个齿轮副分担,相比普通定轴减速器结构更紧凑,回程间隙更容易控制,适合频繁正反转的伺服工况。壳体上的安装螺栓孔深度要提前校核,避免螺栓过长干涉内部齿圈,输出轴的轴承位台阶高度也要保证轴承内圈定位可靠,端盖压紧后不会出现轴向窜动。
实际产线调试时,这类减速箱通常直接和伺服电机同轴拼装,电机轴插入输入端太阳轮的夹持孔,锁紧后整体通过法兰固定在设备机架上,动力从输出轴传出后驱动负载完成精准定位。结构设计阶段把三维模型导入装配体后,可以直接做干涉检查,核对轴伸和周边工件的安全间隙,也能提前模拟螺栓装拆的操作空间,减少现场装机时才发现孔位干涉、维护空间不足的问题。
