格兰克之轮带轴承齿轮传动轮结构

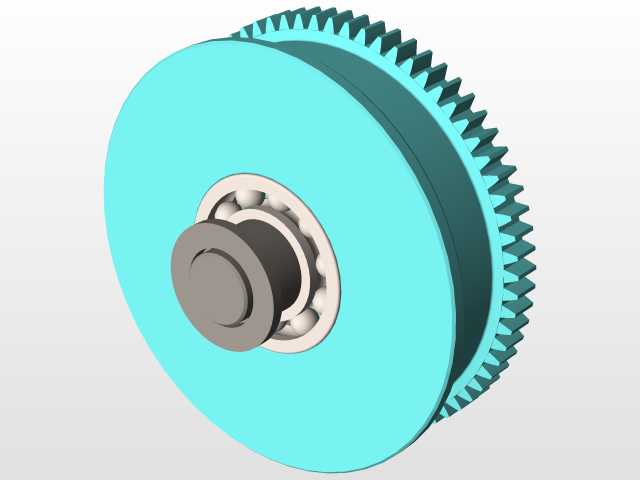

　　该传动轮组件将外啮合齿轮、轮盘、轴承与中心轴段整合为一体，常见于需要紧凑回转支承和定比传动的机械布局中。轮缘外侧布置连续渐开线齿形，齿向沿轴向保持一致，可与配对小齿轮或齿条形成稳定啮合；大直径轮盘既承担齿圈与中心支承之间的刚性连接，也在视觉和结构上形成较大的回转惯量，有利于低速传动中抑制转速波动。中心区域采用滚动轴承支承，滚珠沿周向均匀分布，内圈与轴颈配合，外圈嵌入轮体座孔，使轮件能够绕固定轴顺畅旋转，同时承受径向载荷及一定程度的轴向约束。

　　从实际使用场景看，这类轮轴组合可出现在输送翻转机构、小型回转工作台、牵引装置、教具演示机构以及设备内部的低速传动节点中。齿轮外缘负责传递扭矩，轴承负责降低转动阻力，中心轴头则用于与机架、联轴器或锁紧件衔接。设计时需要先确定传动比、齿数、模数和齿宽，再依据载荷估算轴承寿命与轴径；轮盘厚度不能只按外观取薄，应保证齿根到轴承座之间有足够的传力截面，避免啮合侧载使腹板产生弹性变形。

　　建模过程中，齿圈部分应重点控制齿顶圆、齿根圆、分度圆和齿间过渡，齿根圆角需保留，不宜做成尖锐沟槽，否则热处理或受载时容易形成应力集中。轮盘与齿圈可采用同轴回转体加齿形阵列的方式构建，轴承位置则需区分内圈、外圈、滚动体和保持架的装配关系；滚珠与滚道之间应体现合理间隙，不能在三维装配中出现相互压入。中心轴端的台阶面用于轴向定位，装配时可通过端盖、卡环或螺母限制轴承内圈窜动，外圈则依靠座孔台阶和压盖固定。

　　安装边界方面，最大外圆由齿顶圆决定，周边必须预留配对齿轮啮合空间和安全护罩位置；轴向宽度由齿宽、轮盘厚度、轴承厚度及轴头伸出长度共同决定。机架上的支承孔或轴承座应与轮体轴线保持同轴，配对齿轮轴线平行度需控制在允许范围内，否则会出现偏载、噪声和齿面局部磨损。润滑与防尘也不能忽略，齿轮啮合区宜采用油脂或油浴润滑，轴承两侧可根据工况增加密封件。整体结构在三维状态下清晰表达了动力输入、扭矩传递、回转支承和轴向定位之间的关系，适合用于传动方案校核、装配干涉检查以及机构演示。
