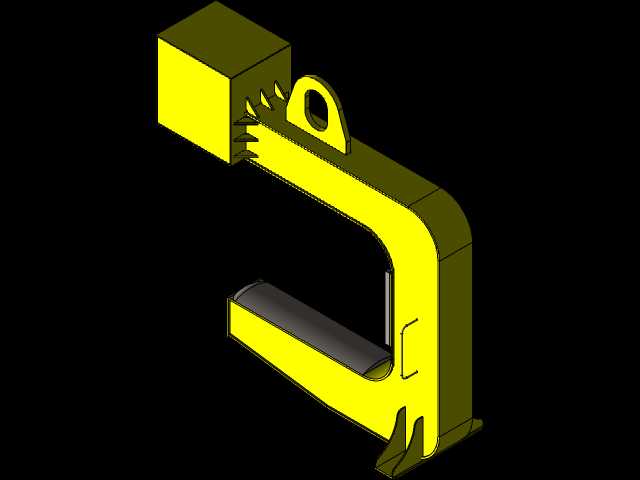

十吨级C型卷板起重吊钩结构设计

　　这套十吨承载规格的C形吊钩，是面向钢厂卷料转运、金属加工车间钢卷上下料场景开发的专用吊具，区别于普通直柄起重钩的单点吊挂逻辑，整体采用开口C形悬臂布局，作业时钩体从钢卷中心内孔横向穿入，依托上方吊点与天车起重链条连接，起升后钩身水平托持钢卷内壁，避免传统钢丝绳捆扎对卷料边缘造成的勒痕、散卷风险，在冷轧钢卷、铝卷、铜卷的车间跨工位转运、仓储堆垛、货车装卸工序中广泛使用。

　　从结构受力逻辑来看，钩体主体采用厚钢板拼焊后整体加工的成型思路，上半段设置带吊装孔的吊耳座，吊耳孔位做加厚补强处理，直接匹配起重卸扣的安装尺寸，吊点位置经过重心配平核算，保证空载、满载状态下钩体都能保持水平姿态，不会出现前倾刮蹭钢卷端面的问题。钩身竖直段作为主要承力梁，截面采用箱型焊接结构，相比单板切割的吊钩抗扭刚度提升明显，应对钢卷起升瞬间的偏摆载荷时不会出现侧向扭转变形。下半段水平承托臂的长度按照常规钢卷内孔的穿入深度设计，臂端做圆弧过渡倒角，穿入卷料内孔时不会磕碰划伤卷料内壁，承托臂上配套的弧形耐磨衬垫采用非金属耐磨材质，直接和钢卷内圈接触，既可以增大摩擦力防止吊运过程中钢卷滑移，也能避免金属硬接触压伤卷料内圈的包装层与板面。

　　钩体上半段和吊耳衔接的位置排布了多道加强筋板，筋板沿受力方向斜向布置，把吊点的集中载荷均匀分散到整个竖直钩身上，避免吊耳根部出现应力集中开裂的隐患。钩体底部的支撑脚在落地放置时直接承接整个吊钩的自重，堆放在车间地面时可以让水平承托臂悬空，不会直接磕碰到地面，也方便作业人员快速对位穿入钢卷内孔。

　　安装边界方面，上方吊耳的开孔尺寸适配常规大吨位卸扣，不需要额外改装起重链条即可直接挂接在桥式起重机、门式起重机的主吊钩上；C形开口的净空尺寸预留了足够的钢卷直径容纳空间，10吨额定载荷下适配的钢卷宽度、卷径范围覆盖市面大部分常规冷轧、热轧卷料规格，作业时只需要地面人员对位引导，天车操作工平稳起升即可完成卷料转运，整套结构没有复杂的活动部件，日常维护只需要定期检查衬垫磨损情况、焊接筋板有无裂纹、吊耳孔有无形变，就能长期稳定在高负荷吊装工况下使用。建模过程中所有钣金折弯、焊接拼合的位置都按照实际加工工艺预留了焊接收缩余量，衬垫的安装槽、吊耳的补强板尺寸都和实际加工图纸一一对应，可直接用于吊具的工艺评审与载荷校核参考。
