餐饮后厨不锈钢隔油提升箱体结构

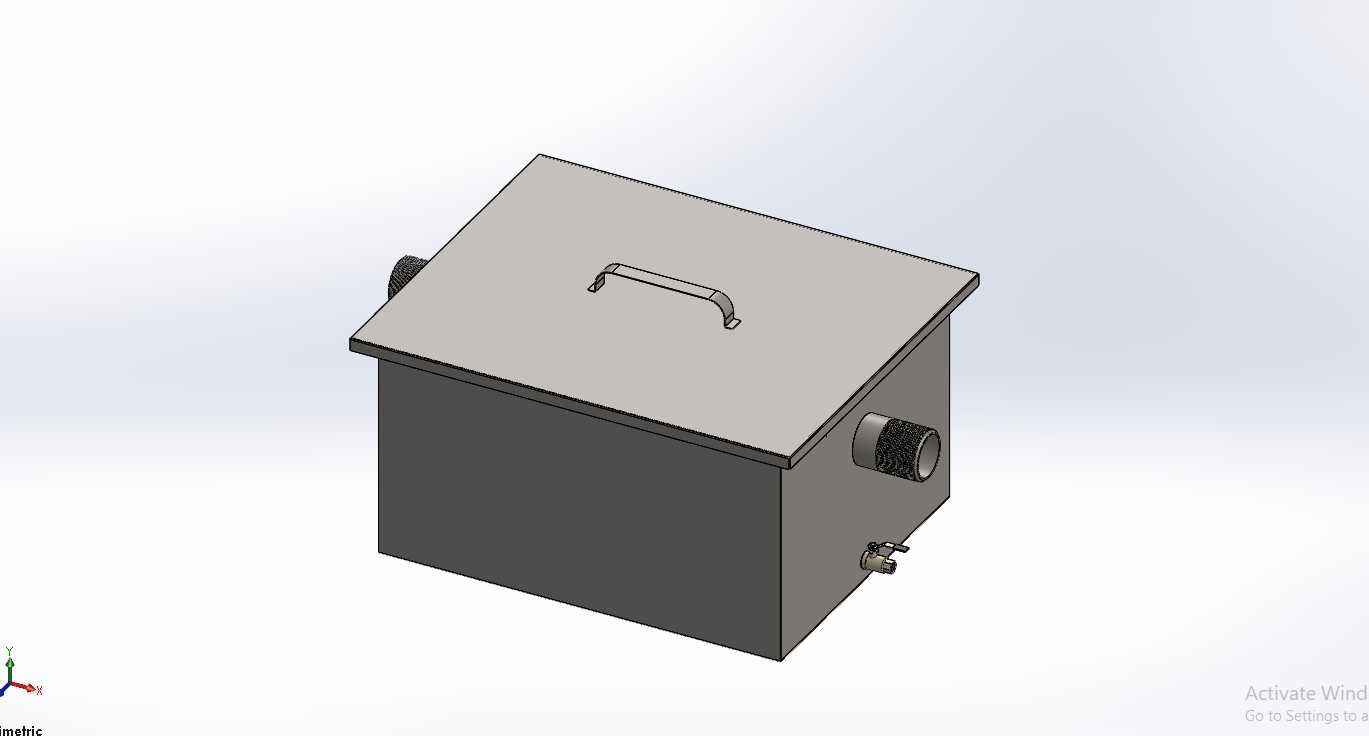

　　该结构面向餐饮后厨、小型食堂、食品加工备餐间等含油废水预处理场景，核心作用是在洗涤水、刷锅水和地面冲洗水排入管网前完成浮油拦截、残渣沉降与水封隔臭。箱体采用矩形落地布置，顶部设置可开启盖板和提手，便于日常开盖清掏浮油、检查内部隔板及清理沉积杂物；侧面预留大口径进出水接口，下部设置排污或放空接口，能够满足定期维护、底部排空和短距离接管的需要。

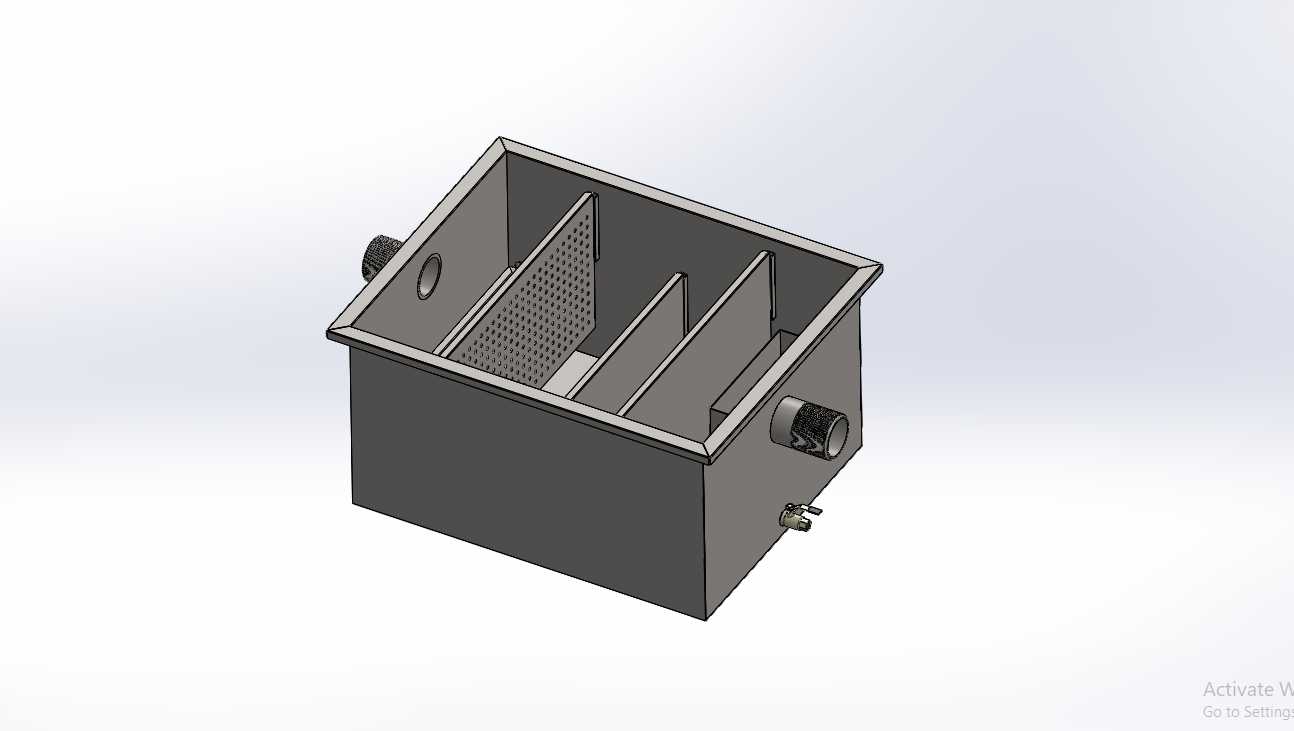

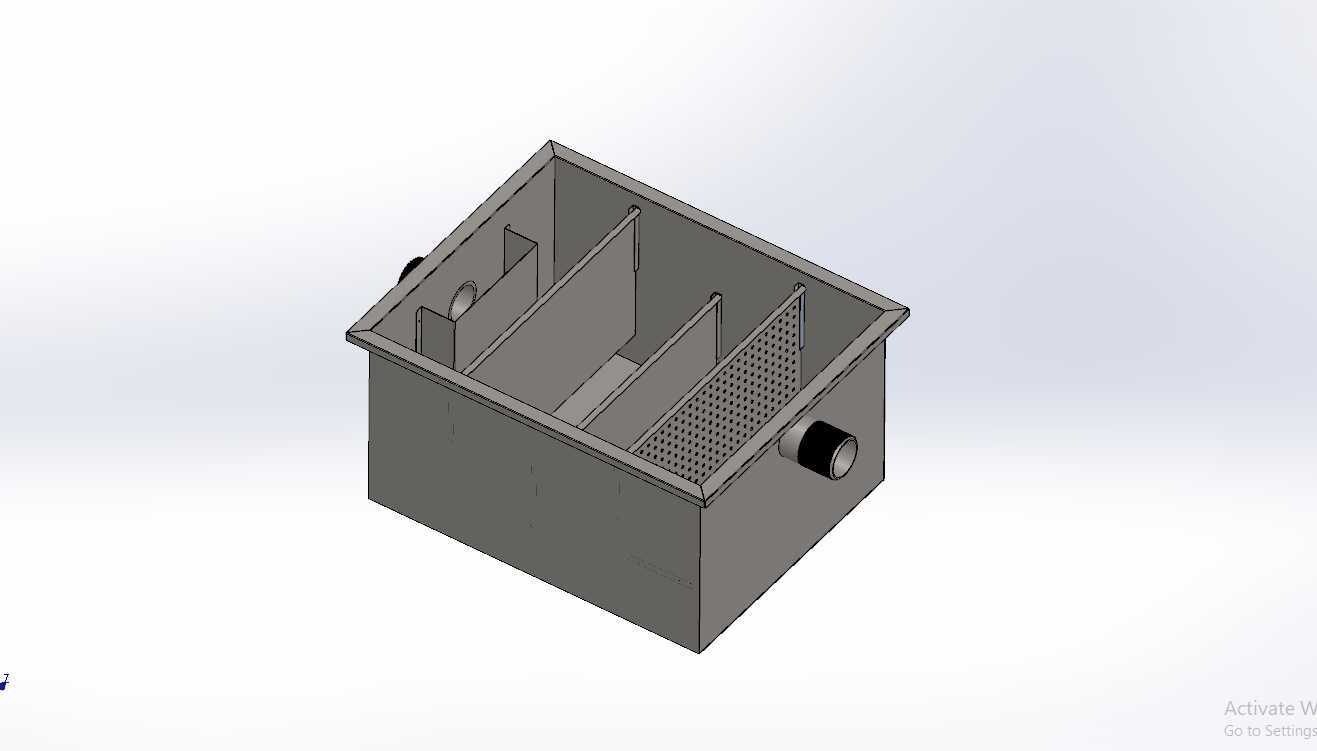

　　从设计思路看，这类隔油设备并不追求复杂运动机构，而是把重点放在流道组织、维护空间和安装边界上。箱体内部分区需要让含油废水以较低流速通过，利用油脂与水的密度差使浮油在上层聚集，较重残渣沉降至底部，较清洁的水经隔板下部或专用流道继续排出。盖板与箱体之间应保留可靠搭接边，既减少异味外逸，也避免清洗时污水从顶部溅出。顶部提手位置需兼顾开启力和手部操作空间，不能与上方台面、管线或吊顶检修空间冲突。

　　外形上，设备整体为紧凑箱式结构，适合放置在厨房洗碗间下方、排水沟旁或设备夹层内。安装时应先确认地面承载和找平条件，箱体周围需留出开盖、抽拉清掏、阀门操作和管道连接空间；进水侧宜靠近洗池或排水沟出口，出水侧顺畅接入室外排水管网，底部排污口应便于接桶或接临时软管。若采用埋地或半埋地方式，顶部台阶和检修口高度要与地面完成面协调，防止踩踏变形，同时保证盖板能够整体取出。

　　结构建模时，箱体板材、折边、焊接拼缝、接口补强和管口方位都应明确表达。大直径侧接管承受管道载荷和密封要求，根部宜设置加强结构；下部小口径接口需考虑阀门安装手距及最低排净角度。不锈钢材质适合厨房潮湿、油污和频繁冲洗环境，板厚选择不能只看外观，还应结合箱体长宽比、盛水重量、搬运吊装和顶部踩踏需求校核刚度。对于结构设计人员，该模型可作为厨房油水分离设备布置、管口校核、检修空间分析和二次深化设计的参考基础。
