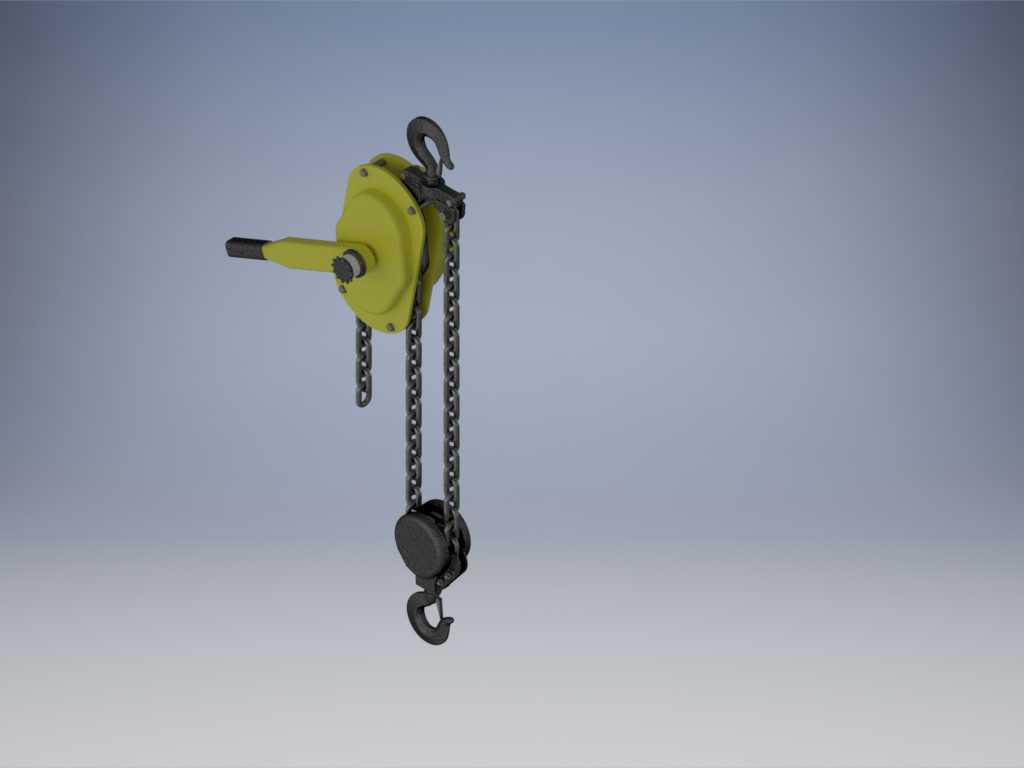

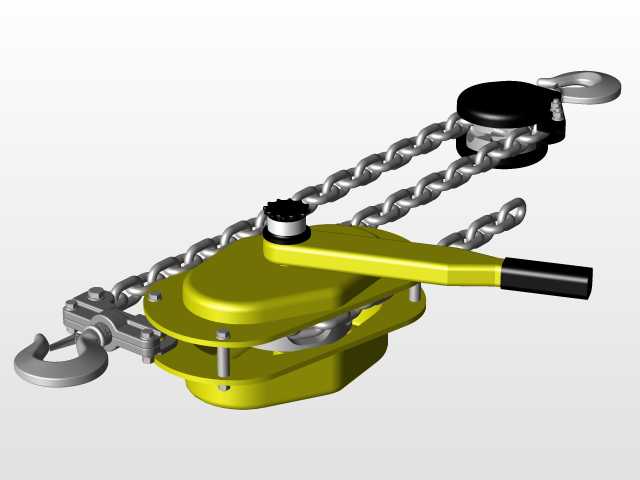

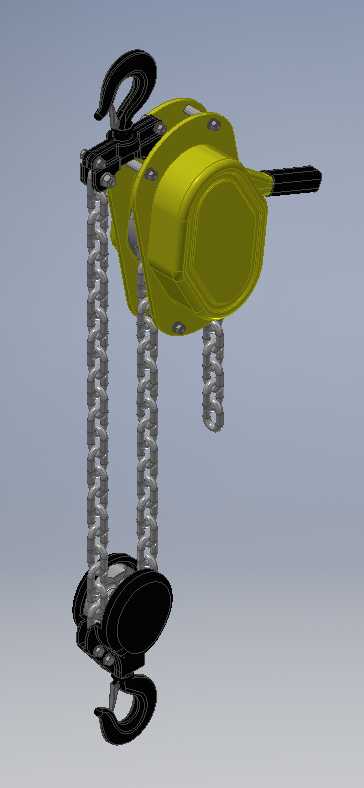

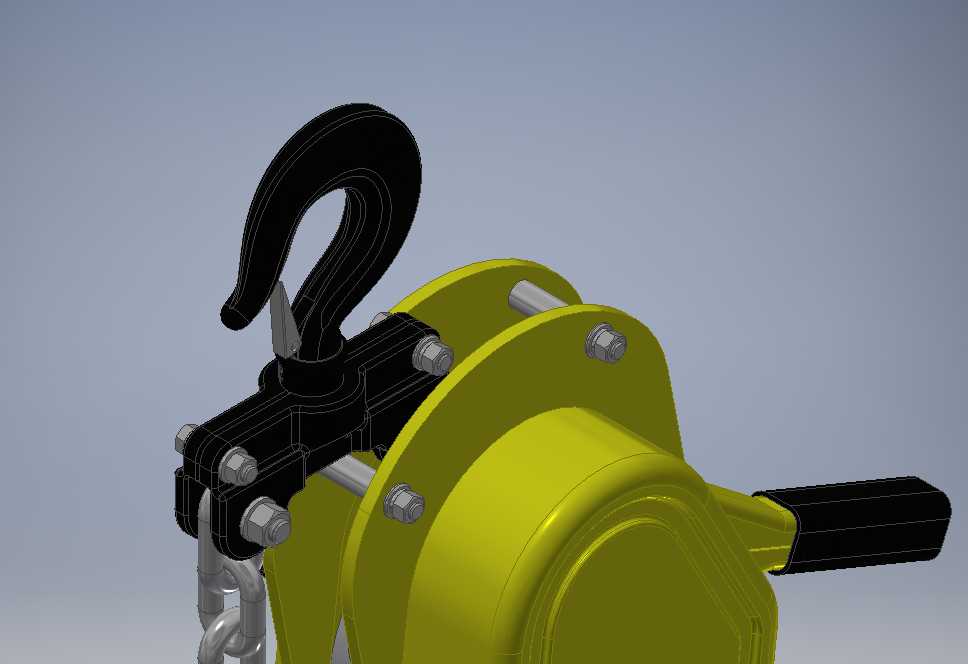

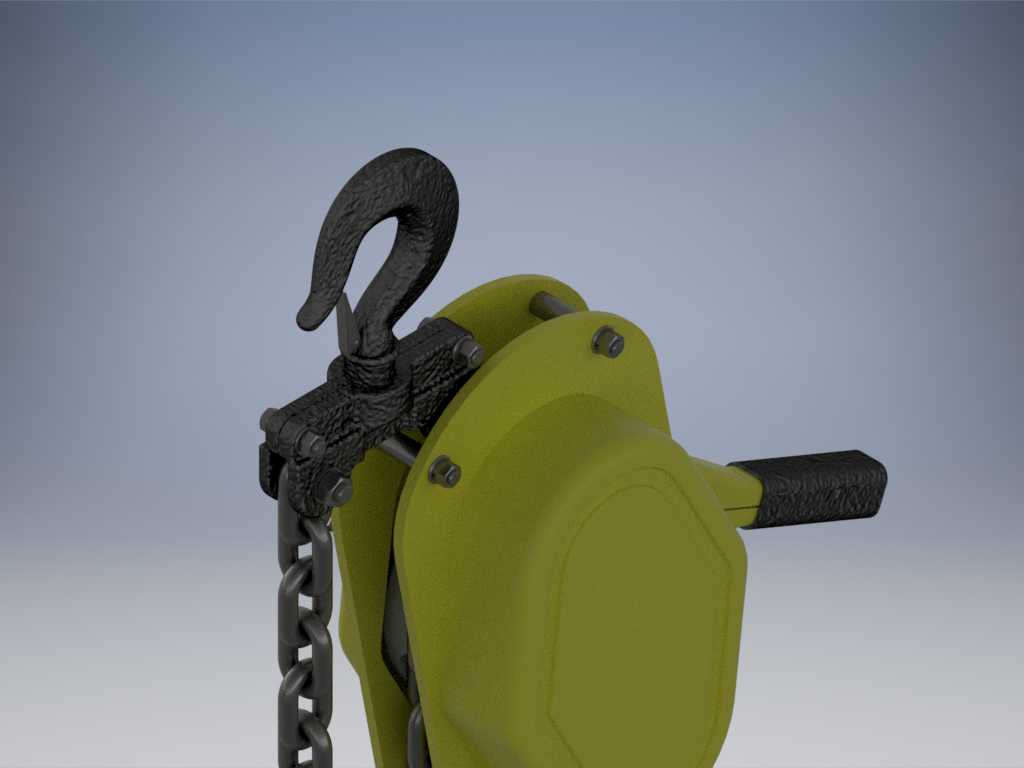

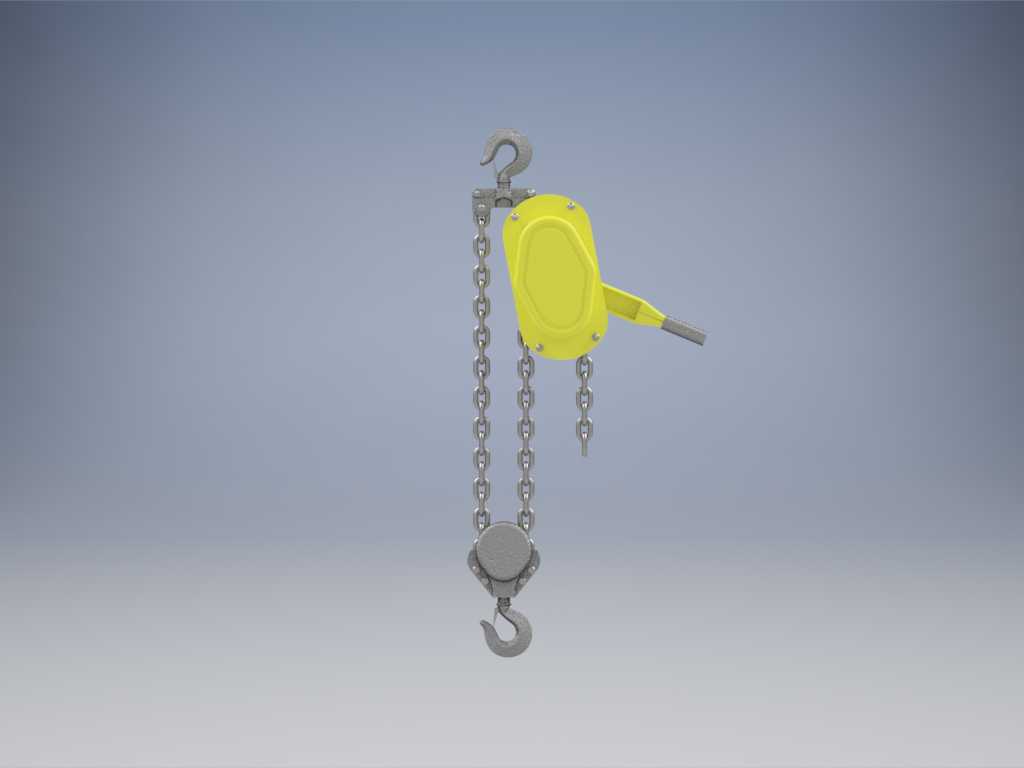

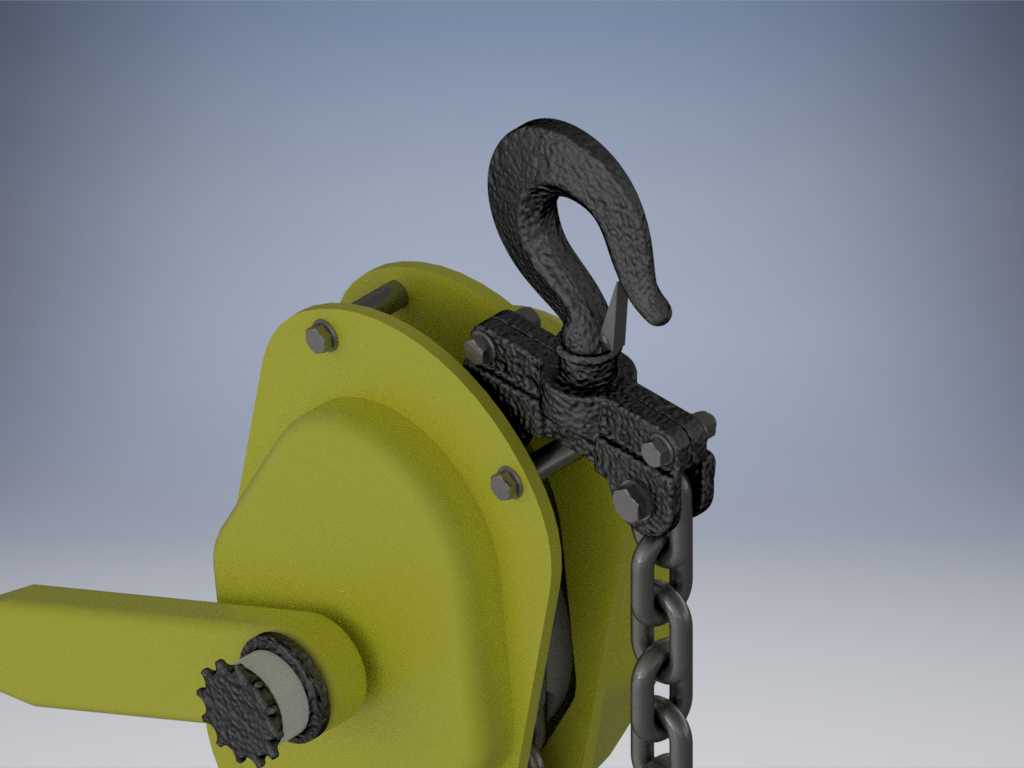

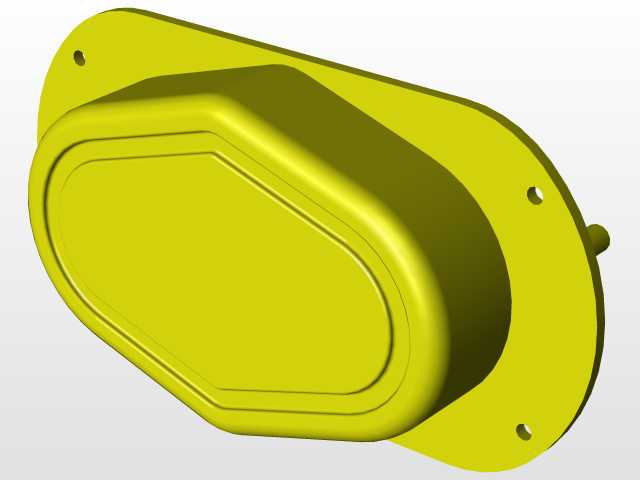

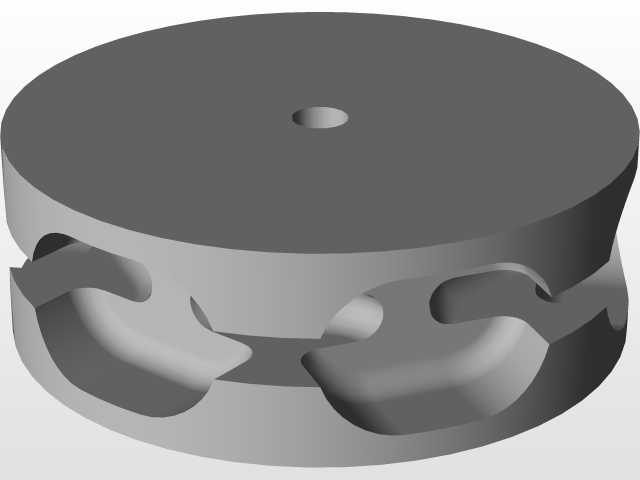

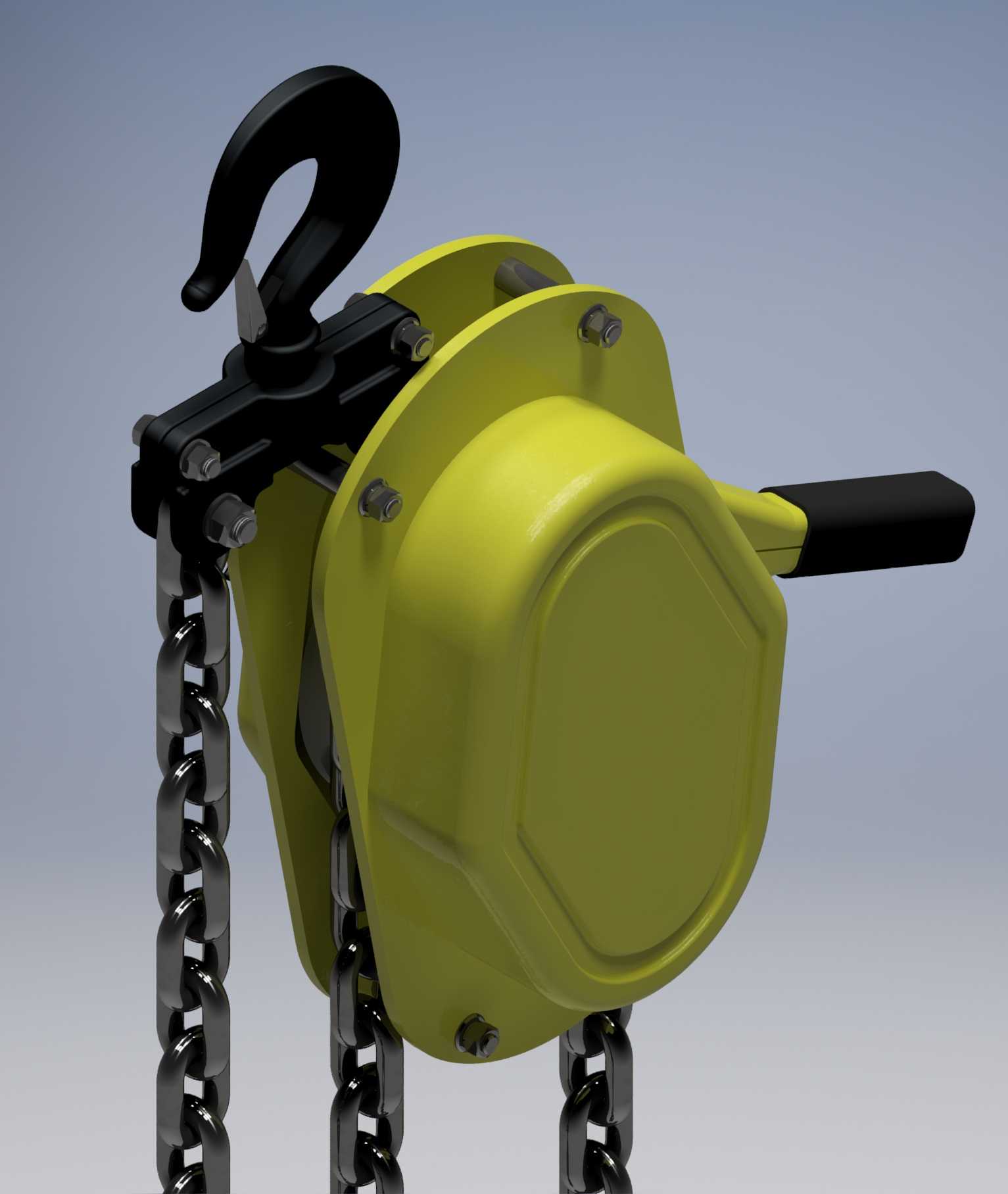

起重设备用开口环形承重锁环结构

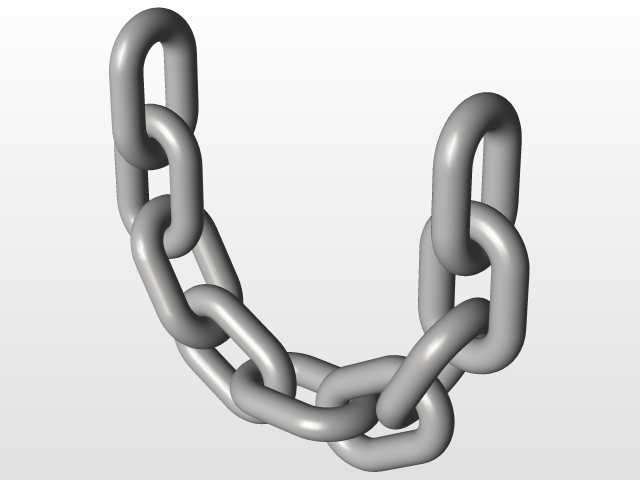

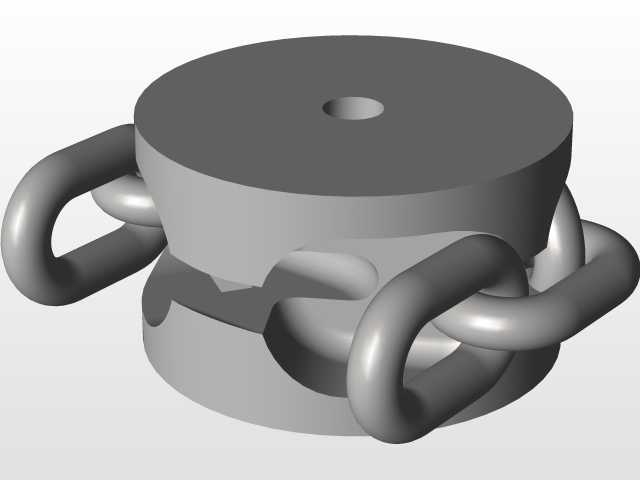

　　该环形承重件主要面向轻型吊装、工位牵引、工装吊挂及手动起重辅助场景，可作为吊索连接环、链条过渡环或工装限位环使用。在车间维修、模具翻转、工位物料转移以及小型起重设备配套中，这类环形件承担载荷传递、方向转换和多点连接作用，能够减少索具之间的直接摩擦，也便于吊钩、卸扣、吊带端部快速挂接。

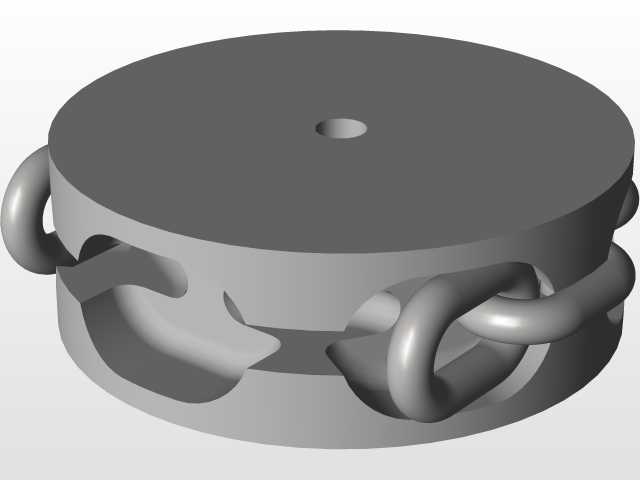

　　结构采用近似等截面的闭合环体，并在环侧设置开口过渡段，便于在不拆解整条索具的情况下进行临时穿装、更换或与相邻连接件配合。环体截面宽厚，整体受力路径连续，载荷沿环形轮廓逐步扩散，可避免局部尖角造成的应力集中。开口位置经过圆滑过渡，端部与环身衔接平顺，既保留穿装便利性，也控制开口区域的截面削弱，使牵引或吊挂时力流能够顺畅绕过缺口。

　　从建模思路看，环体以扫掠方式生成，先确定中心环形路径，再赋予矩形或近矩形截面，保证壁厚均匀、内外圆弧连续。开口段并非简单布尔切除，而是结合实际装配间隙进行斜向截断，使端面具有明确的装配导向；内外侧边缘保留圆角，降低热处理、锻造或加工过程中产生裂纹的风险。对于需要批量制造的场景，该结构可继续细化为锻件毛坯、机加工余量和倒角工艺，也可在关键受力面增加磨损余量。

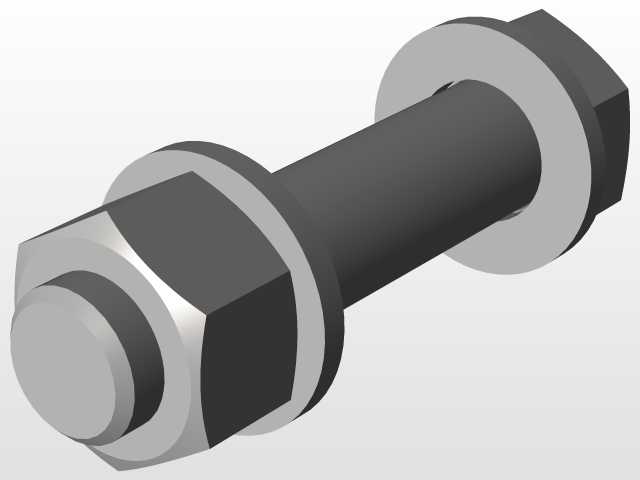

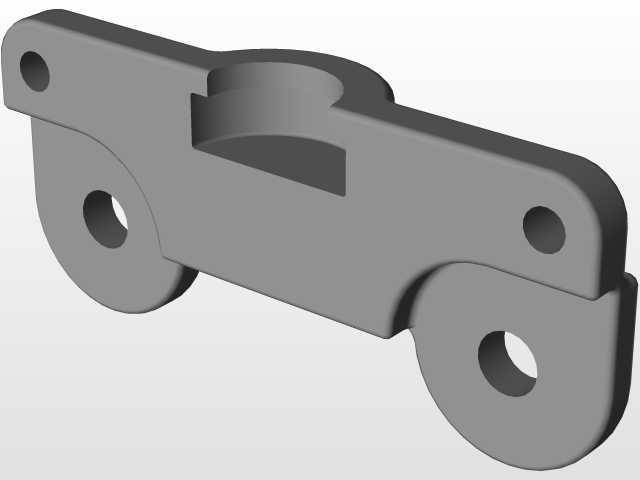

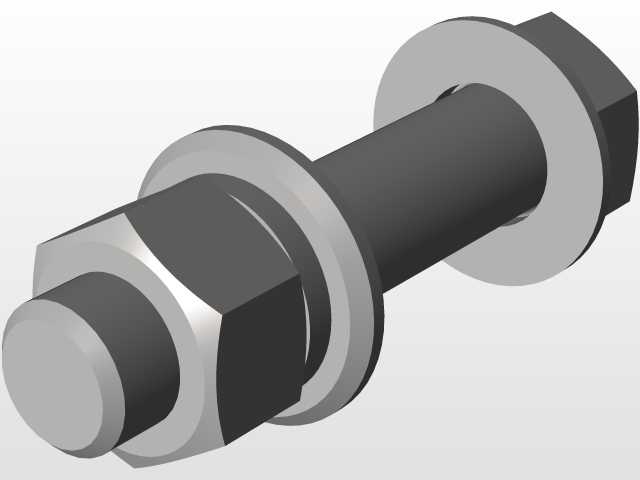

　　安装边界方面，环件外径、内径和轴向厚度需要与吊钩开口、卸扣销轴直径以及吊耳孔位共同校核。内径过小会导致连接件转动受限，外径过大则可能在狭小吊装空间内与设备护罩、钢结构翼缘或工装侧板干涉。轴向厚度决定环体与并列索具之间的占位宽度，多环组合使用时应预留侧向摆动间隙，防止受载后环件相互挤压。开口方向在装配时应避开主载荷直线方向，并根据实际机构确定是否增加防脱、挡销或闭合套，防止作业过程中索具滑移脱出。

　　在起重系统中，该件虽然外形简洁，却直接关系到连接可靠性。设计时需结合额定载荷、冲击系数、摆动角度和反复使用频次评估安全裕度；三维模型可用于干涉检查、吊具路径模拟、装配关系确认以及工程图出图，也能为后续有限元受力分析提供基础几何。
