手动杠杆式蝶阀阀体操作机构

　　这套手动杠杆式蝶阀结构面向中低压管路截断与流量调节场景，常见于水处理泵站、化工配料管线、暖通循环水系统以及粉体输送支路，现场操作人员无需额外动力源，扳动手柄即可完成阀板的启闭与开度锁定，在检修旁路、设备进出口隔离、临时管路切换等工况下使用频次很高。

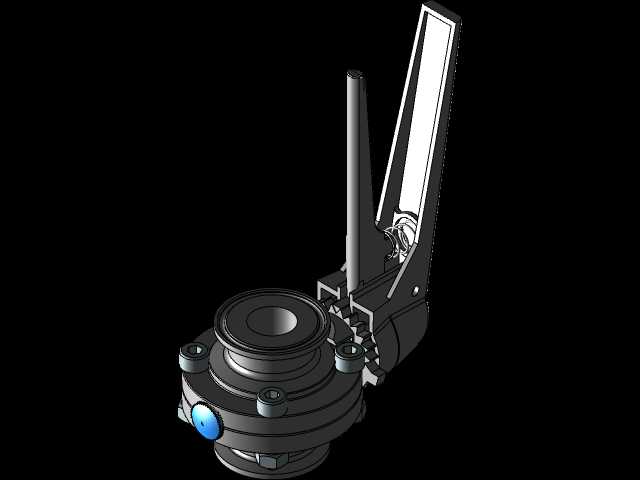

　　从结构布局来看，模型完整还原了对夹式蝶阀的核心组成：下部为圆盘形阀体，中部环绕阀座密封面，周向均布多组安装孔与锁紧螺母，用于穿装螺栓后将阀门夹持在两侧管路法兰之间；阀板回转中心贯穿阀体上部，与杠杆操作机构的齿盘定位段相连。长手柄采用镂空加强筋造型，在保证扳动刚度的同时降低自重，手柄根部与扇形齿板啮合，齿板上的阶梯齿槽可在阀板0至90度回转范围内形成多个开度挡位，配合定位销实现位置保持，避免管路振动或介质冲击导致手柄自行偏移。

　　设计思路上优先兼顾操作力矩与安装紧凑性：手柄力臂长度经过匹配，利用杠杆放大作用降低人工扳动所需的切向力，即使阀板两侧存在一定压差，单人也可完成动作；阀体侧面设置的蓝色指示端盖与阀杆联动，可直观反馈阀板当前角度，巡检人员远距离即可判断阀门通断状态。阀体两端密封面采用平齐式对夹结构，安装时无需额外配对法兰的嵌入式止口，适配标准国标管路法兰，轴向占用空间远小于同口径法兰式闸阀，适合管廊间距狭窄的改造项目。

　　外形边界方面，阀体主体呈矮圆柱形态，径向尺寸与对应通径的法兰外径匹配，周向螺栓孔位置严格对齐法兰孔距，安装时需保证两侧管路同轴度偏差在允许范围内，避免密封面偏载泄漏；操作手柄向上延伸，竖直方向总高度约为阀体直径的两倍，手柄全开位会向侧上方摆出，现场布局时需在阀门操作侧预留不小于手柄长度的摆动空间，防止手柄与周边管道、支架发生干涉。阀杆穿出阀体的部位设置轴封结构，可阻止介质沿杆部外渗，齿盘定位机构外露部分做了轮廓避让，日常加注润滑脂维护时无需拆解阀体。

　　建模过程中各零件装配关系清晰，阀体、阀板、阀杆、手柄、齿盘、锁紧件均为独立实体，可直接用于干涉检查、操作行程模拟与工程图导出，结构设计人员可在此基础上调整通径规格、密封材质与手柄长度，匹配不同压力等级和介质特性的管路需求。
