电磁阀配套立式安装支架总成

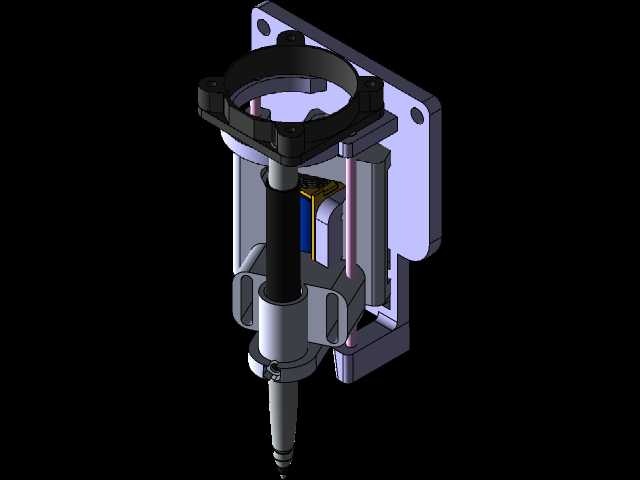

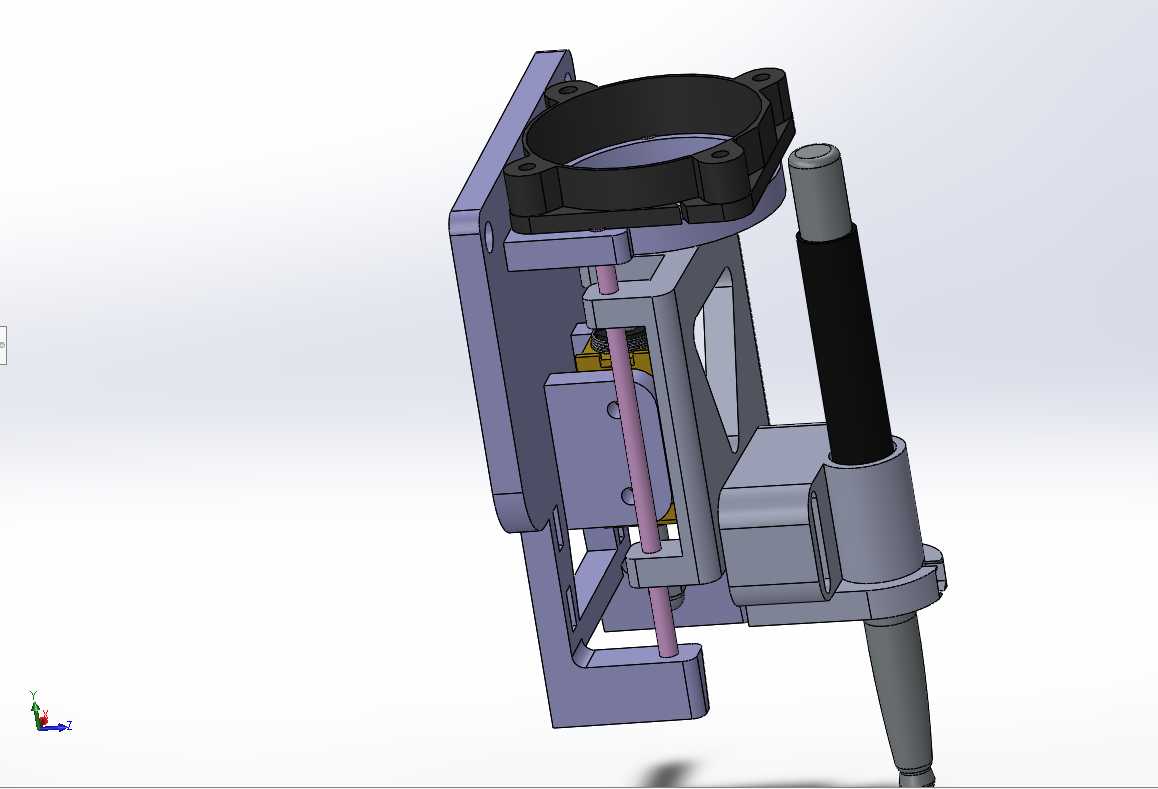

　　这套结构围绕电磁阀的外置安装与动作输出需求展开，整体采用立式叠层布局，将电磁驱动部件、导向杆件、顶部承载环与后侧安装法兰整合在同一装配体中，常见于小型自动化执行工位、物料推送机构以及桌面式数控改造设备里，用来把电磁阀的直线动作稳定传递到末端执行端。后侧的方形安装法兰是整套组件的装配基准，法兰板面预留四个沉头安装孔，可直接贴合设备立面、型材立柱或者工位侧板固定，法兰与主体框架之间通过折弯立板衔接，既让出了中部杆件的运动空间，也能承受动作过程中产生的侧向弯矩，避免长期往复运行后支架出现偏摆。顶部的环形承载座采用开口抱箍式结构，环体四周分布锁紧凸台与安装孔位，可适配圆柱状阀件或者传感部件的外圈定位，抱箍内侧留出均匀配合间隙，

　　装配时通过紧固件收束环体抱紧工件，不需要额外加工定制转接套，针对不同外径的配套件只需要调整抱箍锁紧量即可兼容。中部导向区域设置两根平行光轴作为侧向导向支撑，光轴两端分别固定在上下横板的孔位中，配合滑动座约束中间推杆的运动路径，让电磁驱动输出的直线动作始终沿竖直方向传递，不会因为末端负载偏载出现卡滞。中间的主输出推杆采用分段变径设计，上段为大直径承载段，和顶部活动座配合承接驱动力，中段做轴肩定位用来套装缓冲或者复位元件，下段收窄为细径连接端，末端加工外螺纹与销孔，可外接顶头、压头、拨叉这类不同的执行端头，适配推送、压紧、顶升等不同工位动作。框架侧板做了镂空开槽处理，既减轻整体自重，也给内部布线、管路预留了穿行空间，

　　电磁阀本体嵌装在框架侧方的预留腔位里，接线端与气路接口朝向外侧，日常调试时不用拆解主体支架就能完成接线与压力调整。设计过程中把所有运动件的行程边界都控制在框架轮廓范围内，推杆下行极限位置不会超出下方框架端面，上行时顶部活动座和上环座之间预留安全间隙，避免硬碰撞。各板件之间采用孔位对位的锁附结构，装配公差沿安装法兰基准逐级累积，导向光轴和推杆的平行度可以通过锁附时微调板件位置保证，整套结构不需要复杂铸造件，常规板金加工与标准型材配合就能完成制作，维护时拆分单侧立板即可更换内部密封件与复位部件，适配多类小行程自动化工位的加装改造。
