蜗轮对夹式蝶阀三维结构设计

　　这套蜗轮对夹式蝶阀三维结构，面向给排水、暖通空调、化工流体输送及市政管网等常见管路系统，主要用于管路中介质的截断与流量调节。现场安装时，阀体被两片管道法兰夹持固定，依靠周向均布的螺栓孔完成对中压紧，相比法兰式阀体，对夹结构占用轴向空间更小，重量更轻，在泵房、换热站、水处理车间等管位紧凑的场合更便于布置。

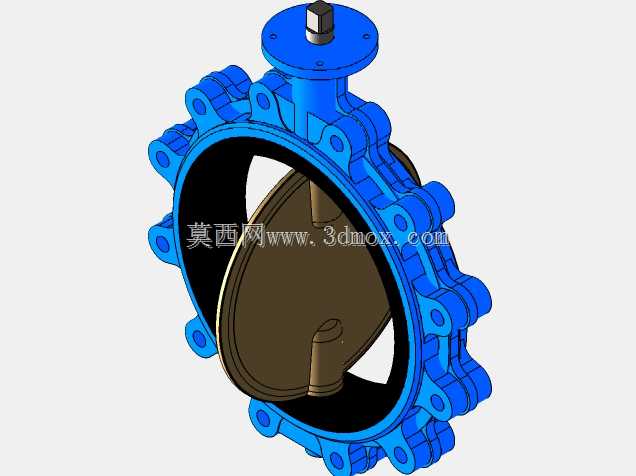

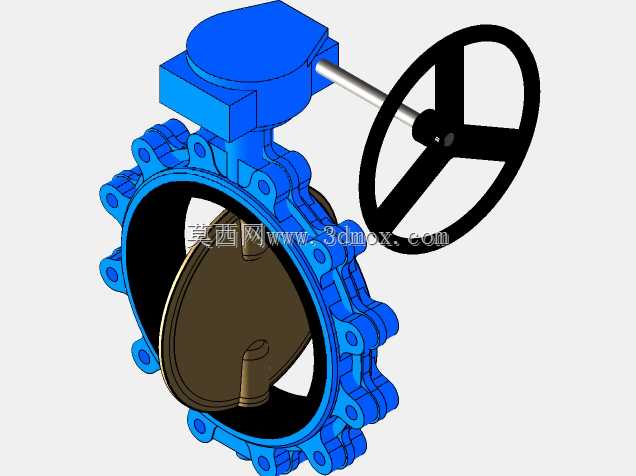

　　模型完整呈现了阀体、阀板、阀座密封区、阀杆、蜗轮减速箱及手轮操作机构。阀体采用多凸耳轮廓，周向布置安装孔，既保证法兰夹持时的受力均匀，也增强了壳体刚性；阀板为圆盘式回转件，绕阀杆轴线做约90度旋转，全开时流道通畅、流阻较低，适合大口径、大流量管路使用。阀座沿阀体内圈形成密封边界，阀板关闭时与密封面贴合，实现介质截断；部分工况下也可通过开度变化调节流量，但节流位置不宜长期处于小开度高速冲刷状态。

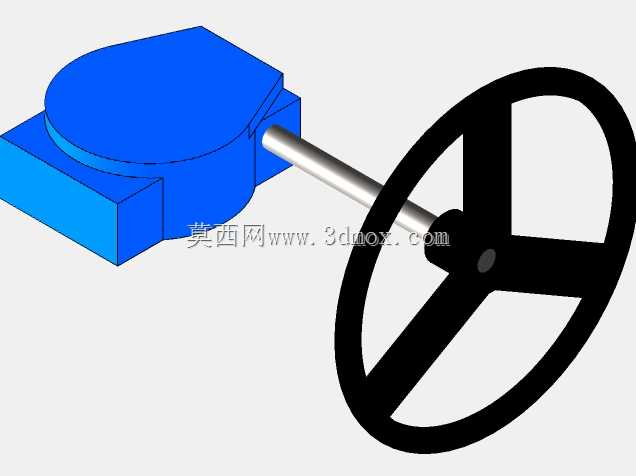

　　驱动部分采用蜗轮蜗杆减速机构，手轮旋转经减速箱传递至阀杆，操作力矩被放大，人员在不带额外助力工具的情况下也可启闭较大口径阀门。手轮通过侧向支架与减速箱连接，操作高度和旋转半径在建模时已留出空间，现场布置管道保温层、操作通道和检修距离时应同步校核。减速箱壳体、输入轴、输出连接段及手轮辐条均按实体关系装配，可用于检查运动干涉、拆装顺序和操作空间。

　　从设计思路看，蝶阀的核心在于阀板回转轨迹、阀座压缩量、阀杆支承位置和法兰夹持边界的协调。阀体中腔需保证阀板在全开、全关过程中不与内壁碰撞；阀杆穿过阀体处承担扭矩和介质压差产生的载荷，轴颈与衬套或密封区域的配合需要可靠；周向螺栓孔分布圆、法兰密封面宽度和阀体端面厚度，则直接决定与不同标准管道法兰的适配性。三维建模时应重点控制阀体通径、阀板厚度、阀杆中心高、蜗轮箱外形包络、手轮直径以及对夹安装长度，这些尺寸会影响管道预留长度、法兰配对和现场操作。

　　结构上还可看到阀体外部加强筋与凸台布局，这类结构在承受螺栓预紧力和管道内压时能够降低局部变形。选型应用中，需结合介质性质、工作压力、温度、腐蚀环境和法兰标准确定密封材料及壳体材质；三维模型则可用于设备布置、碰撞检查、维护空间评估、非标管路设计以及阀门驱动方案演示，帮助工程人员在投产前更直观地核对安装边界与操作可达性。
