铝熔炼炉工业热工设备三维结构

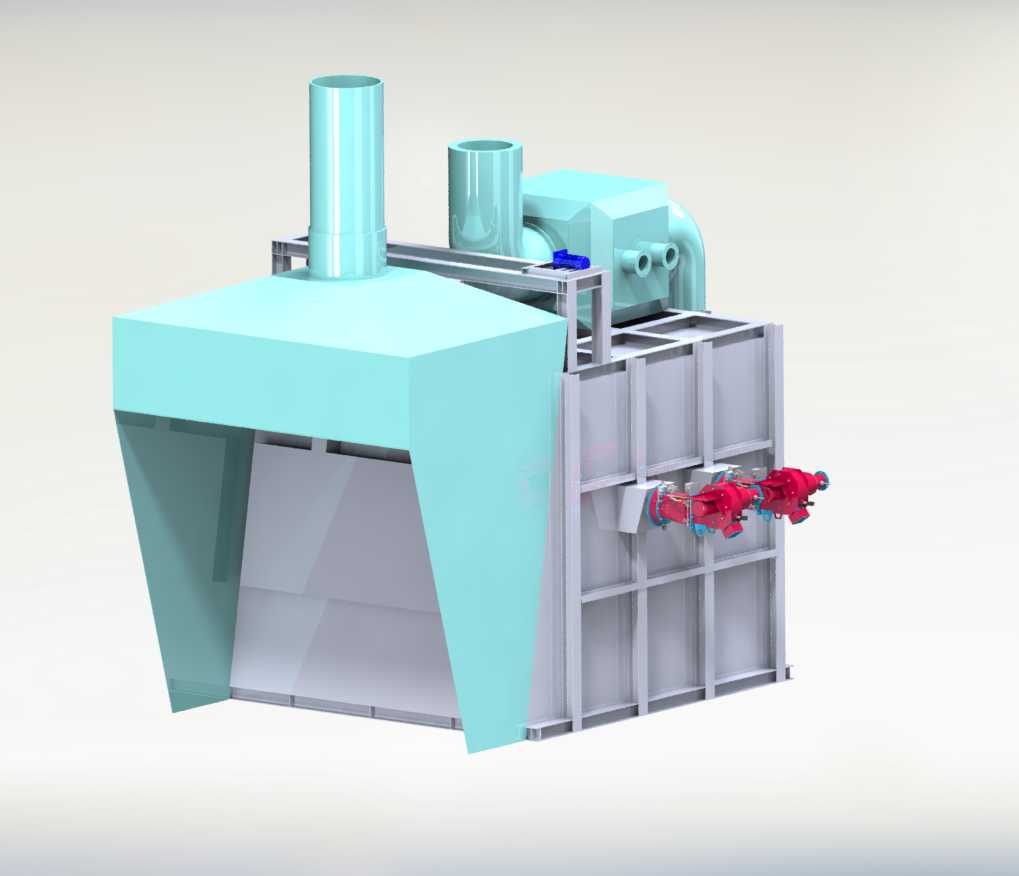

　　这套铝熔炼炉三维结构面向再生铝回收、压铸车间熔化工段以及铝合金铸锭生产线的布局需求搭建，整体采用炉体机架与排烟集气罩分体组合的形式，现场可按车间地坪标高先就位下部炉箱框架，再吊装上部罩体与风管接口，减少整体运输超限风险。炉体下部以型钢焊接成箱式承重骨架，侧壁面板分块拼装，内部预留耐火砖砌筑与保温层敷设空间，骨架外侧的红色执行组件对应炉门启闭或烧嘴调节的驱动端，管路接口集中布置在炉体后侧，方便燃气、助燃风与冷却水管路沿墙排布，避免操作面管线交叉。

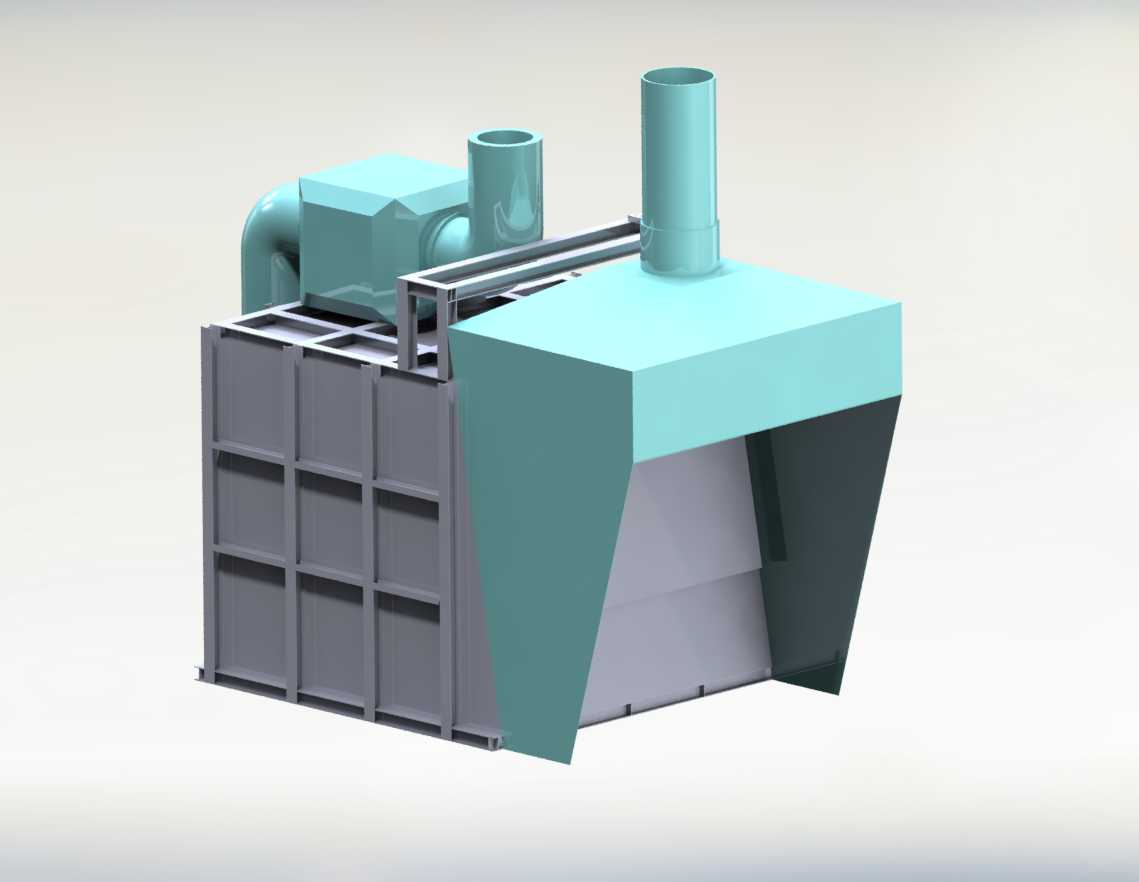

　　上部集气罩采用大斜口收拢造型，罩口正对加料与扒渣操作区，能够在炉门开启瞬间把溢出的高温烟气导向顶部两根竖直排烟管，烟气经后侧配套的风机箱体接入除尘系统；罩体斜壁角度兼顾烟气捕集风速与操作人员视线，加料时铝锭吊装路径不会与罩口干涉。风机与阀组集成在炉体顶部平台，平台周边设置检修护栏，设备运行中可直接在顶部完成风门调节与风机维护，不必进入高温炉前区域。

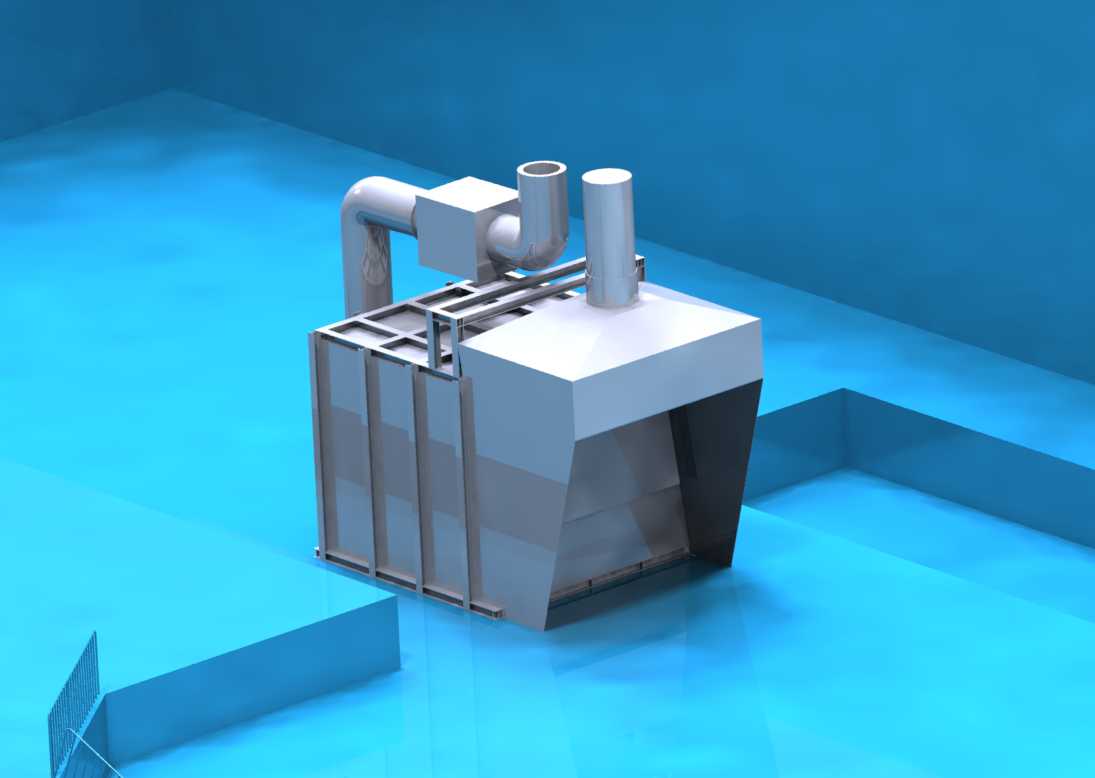

　　从安装边界看，炉前需留出铝锭吊运、扒渣车回转以及熔液转运包通行的空地，炉后则预留烧嘴拆卸和管道阀门操作距离；两根排烟管的中心距与高度按现场除尘支管标高对接，风机箱出风口方向可在建模阶段按车间管线走向调整。结构建模时把耐火层、保温层与钢外壳分层表达，既能核对炉衬厚度与钢壳温升的关系，也便于统计型钢、板材和外购件清单。炉门驱动组件的铰接点、行程位置与炉体框架的连接孔位均按实际装配关系建立，运动校核中可验证炉门全开时不与集气罩、加料机发生碰撞。

　　针对熔炼工况，模型还体现了几处实用细节：炉箱骨架采用横竖肋板交错布置，承受炉衬重量与热膨胀推力；罩体与炉体之间预留密封安装面，减少无组织烟气泄漏；后侧风机与风管采用法兰连接，方便检修时分段拆卸。整体结构既服务于设备总图评审，也可作为车间管线综合、基础载荷提资和耐火材料施工交底的可视化依据，帮助结构工程师在投产前理清炉体、烟罩、风机与外围辅机之间的空间关系。
