多腔通讯结构件压铸模具结构设计

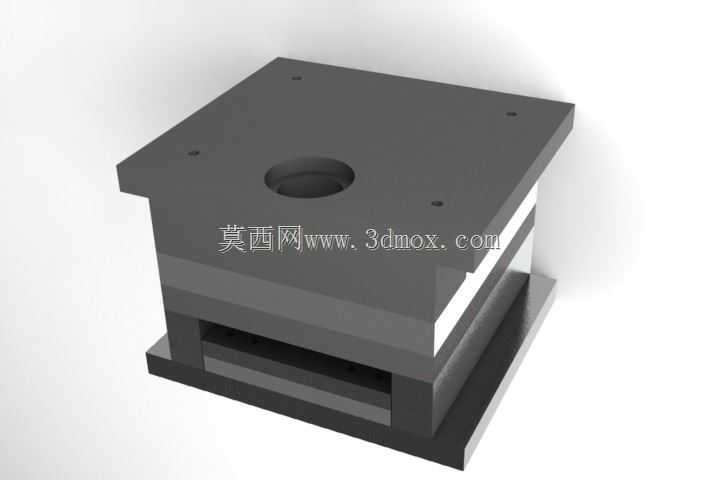

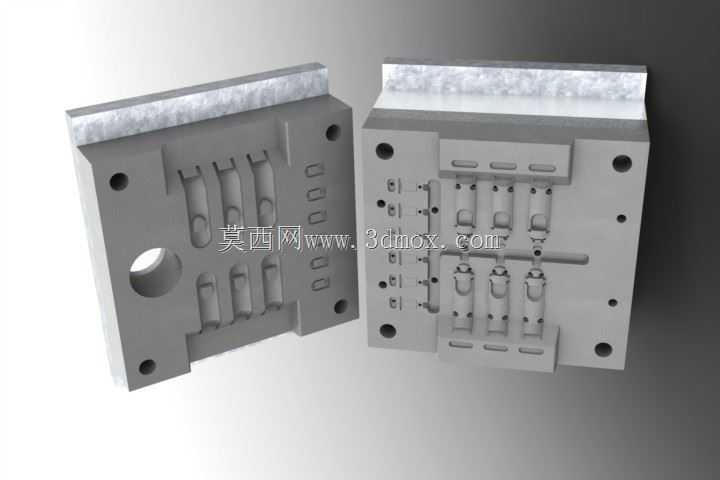

　　这套压铸成型工装针对小型通讯类薄壁结构件的批量生产需求开发，采用一模多腔的排布方案，单模次可完成8件同规格零件的压射成型，适配中小型卧式冷室压铸机的安装参数，模架整体采用标准模坯加工，上下模的合模导向依靠四角布置的导柱导套完成，导柱直径选取适配160吨级压铸机的锁模力参数，合模过程中可承受最大0.8mm的偏载量，避免长期生产过程中出现飞边、错模等成型缺陷。从模具的分型面设计来看，分型面选取在零件的最大轮廓投影位置，避开了零件上的薄壁卡扣与安装孔位，减少压射过程中金属液对分型面的冲蚀，同时在型腔周边布置了连续的溢流槽与排气道，溢流槽的总容积约为单个零件成型体积的18%，可充分收纳压射过程中最先进入型腔的冷金属、

　　氧化夹杂与型腔内残留的气体，降低零件内部气孔、冷隔等压铸缺陷的出现概率。浇注系统采用侧浇口进料的方式，主横浇道布置在模具的进料侧，分支横浇道对称排布在各型腔的进料端，浇口厚度设置为1.2mm，宽度匹配零件侧壁的进料长度，保证金属液在填充过程中能够以平稳的流态依次填充各型腔，避免出现卷气、流痕等外观缺陷，同时浇口位置的选取兼顾了后续去浇口工序的操作便利性，采用冲切方式即可快速去除浇口余料，减少后续机加工的工作量。模具的成型零件部分，型腔与型芯均采用耐热模具钢加工，热处理硬度控制在HRC46-48之间，表面经过氮化处理，氮化层深度约0.15mm，可承受铝合金液高速冲蚀与反复冷热循环带来的热疲劳损耗，延长模具的使用寿命。

　　针对零件上的侧向凹槽与倒扣结构，模具内部集成了斜导柱侧向抽芯机构，抽芯行程设置为8mm，开模过程中斜导柱带动侧型芯完成抽芯动作，避免零件顶出时出现拉伤、变形等问题，抽芯机构的滑动配合面采用润滑槽设计，生产过程中定期涂抹耐高温润滑脂，可减少滑动面的磨损，保证抽芯动作的顺畅。顶出系统采用推杆与推件板结合的顶出方式，在零件的加强筋、安装柱等不易变形的位置布置圆形推杆，推杆直径选取3mm与4mm两种规格，配合周边的推件板同步顶出，保证零件顶出过程中受力均匀，避免薄壁部位出现顶白、顶穿等缺陷，顶出行程设置为25mm，可保证零件完全脱离型芯表面，方便机械手取件或人工取件。冷却系统采用直通式水路布置，

　　在定模与动模的成型区域分别布置了6组循环冷却水道，水道直径为8mm，距离型腔表面的距离控制在12-15mm之间，通过调节冷却水的流量与温度，可将模具工作温度稳定控制在180-220℃的合理区间，减少铸件的成型收缩变形，同时缩短压射循环周期，提升生产效率。模具的安装边界适配标准压铸机的装模尺寸，上下模的安装孔位按照T型槽间距标准加工，模具总厚度控制在280mm，满足设备的最小与最大装模厚度要求，模具的进料口、排渣口位置均与设备的压射室、排渣槽位置对齐，无需额外加装转接配件即可完成上机安装。在实际生产场景中，这套模具主要用于通讯设备内部的小型锌合金或铝合金结构件生产，这类零件通常带有薄壁卡扣、定位柱与安装孔位，尺寸精度要求较高，成型后仅需去除浇口、飞边与简单的表面处理即可直接用于装配，多腔排布的设计可大幅提升单班产能，适配通讯行业零部件大批量、快交付的生产需求。设计过程中充分考虑了压铸生产的工艺特性，在流道、排气、冷却、顶出等各个环节做了针对性的优化，既保证了零件的成型质量，也兼顾了模具的加工便利性与后期维护成本，成型零件采用镶拼式结构，当局部型腔出现磨损或损坏时，可单独更换对应镶件，无需整体报废模架，降低了模具的长期使用成本。
