转运人员摆动绳作业平台框架结构

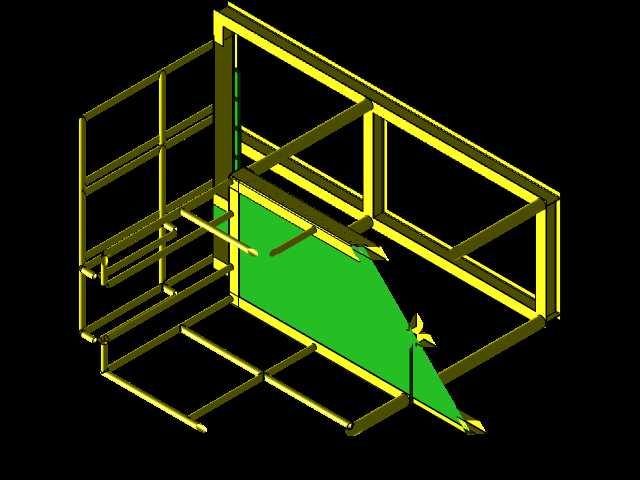

　　该结构面向人员转运与摆动绳作业场景，主要用于在受限空间内为操作人员提供稳定站位、侧向防护和绳索摆动导向。实际布置时，平台通常依附于既有钢结构、设备侧壁或检修通道边缘，框架承担人员载荷、绳索侧向拉力以及作业过程中产生的反复冲击，绿色板件区域对应人员进出或绳体摆动的主要开口，需要在保证通行宽度的同时控制边缘变形。

　　从结构组成看，模型以矩形管材搭建主体骨架，纵向主梁承担跨距方向的弯曲载荷，横向次梁将台面分隔成多个承载区，底部杆件形成连续边框，便于铺设踏板或格栅。立柱与横梁之间采用空间刚架思路布置，关键转角处增加斜向支撑，以降低平台在绳索牵引时的整体扭转。侧面框架不仅承担护栏功能，也作为摆动绳运动范围的物理边界，能够限制绳体越位，减少人员被带出作业区的风险。

　　设计时优先确定的是人员站立面和绳索摆动轨迹。站立面需要保留足够的脚部活动空间，边缘杆件不能形成明显绊脚点；绳索经过的区域则要避免突出轴套、尖角和狭窄夹点。图中绿色斜面表达了绳体或人员移动时的安全包络，结构杆件围绕该包络退让布置，使运动路径与固定框架之间保留合理间隙。对于需要频繁挂接绳索的位置，横梁高度应兼顾人体操作姿态，过低会妨碍转身，过高则不利于快速抓握和受力。

　　安装边界方面，平台外侧轮廓由底框和顶框共同限定，后侧可通过连接板、地脚或抱夹方式与基础固定；前侧开口朝向转运方向，宽度应满足单人携带工具通过，两侧立柱则形成防护边界。台面下方的纵横梁间距需要配合踏板规格，若采用钢格栅，可按格栅承载方向调整梁距；若采用花纹钢板，则需关注薄板局部振动并在跨中增设支承。框架管材的截面选择不以外观厚重为目标，而应围绕人员集中载荷、扶手侧向推力和绳索动态拉力进行校核。

　　在细节处理上，所有朝向人员运动路径的端部宜做封闭或圆角过渡，防止钩挂安全绳和衣物。护栏中间横杆的位置既要防止人员穿越，也要避免在紧急撤离时成为阻碍。斜撑布置在平台后侧和侧边，不占用中央站立区，同时提高框架抗侧移能力。绳索可能摩擦的杆件应预留耐磨衬板或导向轮安装位置，若后期增加附件，现有横梁上应保留足够的螺栓连接面。整体结构强调可制造性与现场装配性，杆件走向规整、连接节点明确，适合在检修、仓储转运、设备维护及有限空间作业中作为人员承载和绳索导向平台使用。
