L298N电机驱动转接板安装结构

　　该结构围绕老式双路电机驱动器在小型移动底盘、教学实验台、自动化小车上的实际装配需求展开，核心处理对象不是芯片级电路，而是驱动模块、散热片、外接端子与承载板之间的空间关系。板件四角预留安装孔，可直接通过铜柱或螺钉固定在设备底板上，孔位边界与板边保持足够距离，避免装配时与车架型材、线束扎带或相邻控制板发生干涉。

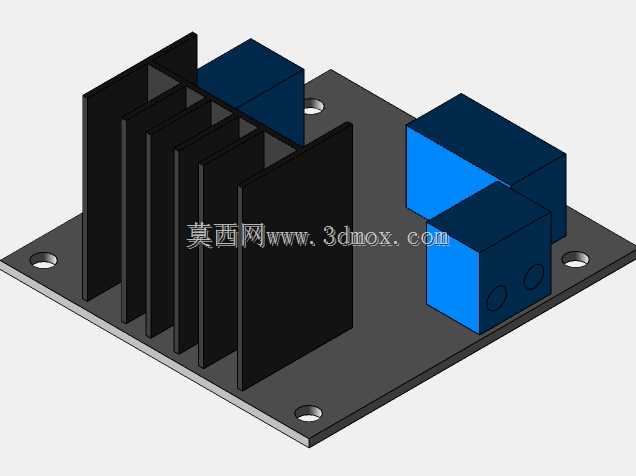

　　从使用场景看，L298N类驱动器常用于直流减速电机、步进电机的正反转和调速控制，工作时功率器件发热明显，因此模型将立式散热片作为重点结构表达。散热鳍片沿板长方向布置，鳍片之间保留连续通风通道，自然对流时热量可沿片间向上散出；若设备内部有风扇，风道也可顺着鳍片方向组织，减少横向阻挡。散热体高度在整体结构中占比较大，设计时需要优先确认上方罩壳、车架横梁和线束的垂直间隙，不能只按电路板平面尺寸选型。

　　板上两个蓝色接线端子区域对应电源与电机输出接口，模型保留了端子块体高度和插拔空间，便于检查插头、导线弯曲半径以及螺丝刀操作位置。实际布线中，电机线通常电流较大，过短的出线空间会迫使导线贴近散热片，长期受热后绝缘层老化风险增加；因此端子周边留出的侧向间隙，不仅服务于装配，也关系到后期维护和安全距离。

　　建模思路上，承载板采用薄板加沉孔/通孔的表达方式，重点还原安装基准面；散热片以多片平行鳍片和基体组合，突出迎风面与高度轮廓；端子部分用规则块体表达外形包络，不追求内部细节，但准确反映占用体积。这样处理后，结构工程师可以在总装中快速完成干涉检查，也能据此评估驱动板与控制器、电池、车架之间的堆叠关系。

　　安装边界方面，最外侧约束来自板件四角孔位和散热片顶部，最宽处需要兼顾端子插头与导线弯出空间。若将该板放入密闭盒体，除保证螺钉孔可达外，还应在散热片上方保留通风余量，不能让外壳紧贴鳍片。对于不同批次驱动模块，孔距和端子位置可能存在偏差，加工固定板前应结合实物复核孔位，尤其在小批量教学装置或机器人底盘中，先以模型确认高度、孔位和接线方向，再进入钣金或亚克力板下料，可明显降低返工概率。
