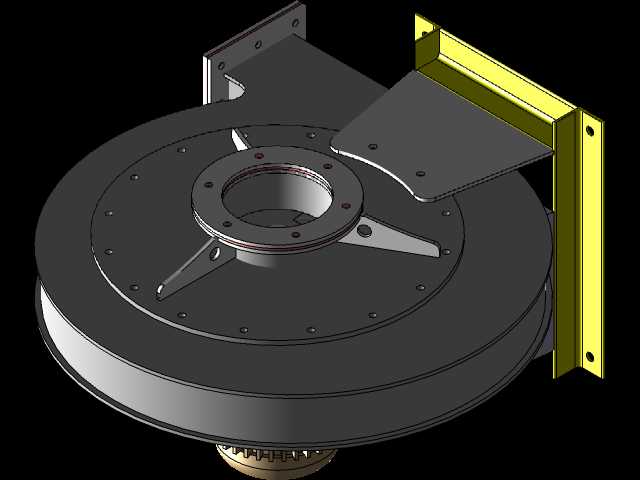

该套结构为离心式通风机的蜗壳与安装支架组合件,整体采用蜗壳盘体加侧置固定支架的布局形式,核心蜗壳部分为大直径圆盘形腔体,中心开设圆形进风口,进风口周边沿圆周均匀布置多组安装孔位,用于对接叶轮端盖或者驱动电机的输出端法兰。蜗壳腔体内部预留出叶轮旋转的容纳空间,盘体表面分布的多圈螺栓孔分别对应蜗壳上下半壳的拼接紧固点位、内部导流支撑筋的固定点位,三根径向布置的支撑筋从中心进风口法兰延伸至蜗壳内壁,既可以约束中心法兰的同轴度,也能避免薄板蜗壳在负压工况下出现板面凹陷变形。
侧置的安装支架采用折弯钣金成型,竖直段为长条形安装板,板面开设上下两个沉头固定孔,用于将整台风机挂载到设备侧壁或者机房机架上,水平段托板从竖直支架向内延伸,搭接到蜗壳外侧的弧形安装面上,托板上的开孔与蜗壳侧壁预设的螺孔对位,穿入紧固件后即可完成支架与蜗壳的刚性连接。这类结构常见于车间局部排风、设备散热送风、小型除尘系统的引风环节,工作时气流从蜗壳中心轴向进入,经内部旋转叶轮加压后沿蜗壳切线方向从出风口导出,钣金折弯的支架在保证挂载强度的同时,相比铸造支架大幅降低整体自重。
建模过程中先按风机风量对应的叶轮外径确定蜗壳的内腔直径,再根据安装墙面的预留空间调整侧支架的伸出长度,竖直安装板的孔距按照通用机架的安装孔间距设定,保证现场挂载时无需额外打孔适配。蜗壳的拼接面全部预留密封垫安装余量,避免风压工况下出现缝隙漏风,所有钣金件的折弯圆角都按板材厚度匹配对应的折弯半径,既符合钣金加工的工艺要求,也能减少折弯处的应力集中。中心进风口法兰的端面与蜗壳安装基准面保持平行,控制装配后叶轮与进风口的间隙在合理区间,降低气流泄漏损失。
